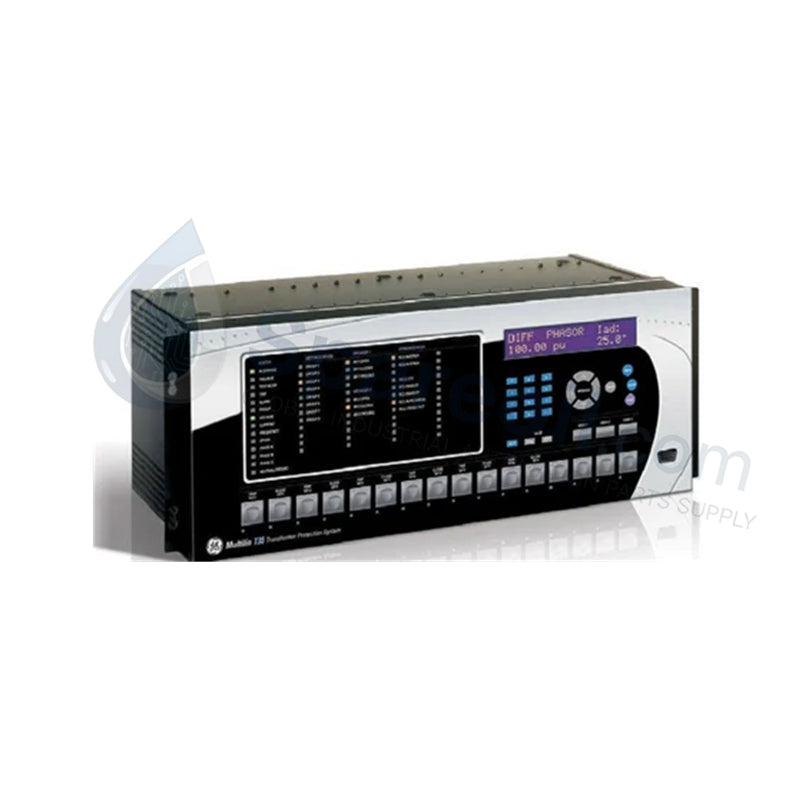

نظام الحماية التفاضلية للمحولات العامة GE Multilin T35-J03-AKH-F8M
يعمل نظام GE Multilin T35-J03-AKH-F8M، والمعروف أيضًا بـ T35 مرحل تفاضل المحول (الرمز الكامل للطلب: T35J03AKHF8MH6DM8RP6EU67WXX)، كمكون مادي مخصص للحماية الأساسية والاحتياطية للمحولات الكهربائية متعددة اللفائف ضمن منصات مرحلات GE Universal (UR). يحسب الجهاز القيم التفاضلية المئوية مع كبح توافقي، ويعالج ما يصل إلى 6 مجموعات من مدخلات محول التيار (CT)، وينفذ خوارزميات حماية FlexLogic عبر واجهات شبكة المرافق عالية السرعة.
تفكيك اللاحقة ومصفوفة النموذج
| جزء رمز الطلب | النموذج الأساسي | السلسلة | التكوين الوظيفي |
|---|---|---|---|
| T35-J03-AKH-F8M | T35 | Universal Relay (UR) | نظام حماية المحولات مع مدخلات CT متعددة اللفائف وبروتوكولات اتصال موسعة |
مواصفات الأجهزة
| المعلمة | المواصفات | |
|---|---|---|
| النموذج | T35-J03-AKH-F8M (النموذج الكامل: T35J03AKHF8MH6DM8RP6EU67WXX) | |
| العلامة التجارية | GE Multilin (حلول شبكة جنرال إلكتريك) | |
| المنشأ | الولايات المتحدة الأمريكية | |
| الوزن | 8.5 كجم | |
| الأبعاد | تركيب قياسي بحجم 19 بوصة (ارتفاع 4U) | |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +85 درجة مئوية | |
| استهلاك الطاقة | 30 واط نموذجي (يتم توفيره عبر وحدة طاقة UR داخلية) | |
| مدخلات محولات التيار | ما يصل إلى 6 مجموعات من مدخلات محول التيار (CT) ثلاثي الأطوار/الأرضي للكبح | |
| عناصر الحماية | 87T التفاضلية, 87N/REF, 50/51, 50N/51N, 24 V/Hz, 27/59, 81 | |
| الاتصالات | IEC 61850, Modbus TCP/RTU, DNP 3.0, EGD, IEEE C37.118 PMU | |
| تسجيل البيانات | رسم ذبذبات 64 عينة/دورة, مسجل أحداث SOE سعة 1024 حدث |
سرعة الاتصال عبر الناقل الخلفي ومعالجة الشبكة المحددة
يتواصل T35-J03-AKH-F8M عبر ناقل اللوحة الخلفية لمرحل Universal بمعدلات تنفيذ محددة، مما يضمن إصدار رحلات دون دورة أثناء ظروف الأعطال التفاضلية. تقوم وحدات أخذ العينات التناظرية المضمنة ببث الأشكال الموجية للطور الرقمية إلى وحدة المعالجة المركزية، حيث تقوم خوارزميات FlexLogic بتقييم محتوى التوافقيات الثانية والخامسة لمنع الرحلات الخاطئة أثناء أحداث التدفق المغناطيسي. وفي الوقت نفسه، تقوم البنية الشبكية الداخلية بنشر رسائل IEC 61850 GOOSE وتدفقات بيانات المزامنة IEEE C37.118 عبر شبكات ناقل المحطة دون تأخير في اللوحة الخلفية.
الأسئلة المتداولة
س: كيف يمنع T35 الرحلات التفاضلية غير المرغوب فيها أثناء تنشيط المحول؟
ج: يستخدم المرحل خوارزميات كبح ومنع توافقيات من الدرجة الثانية والخامسة للتمييز بين تيارات التدفق المغناطيسي وظروف زيادة التحميل عن أعطال اللف الداخلي.
س: هل يمكن لجهاز T35 التعامل مع مدخلات التيار الثانوي من ملفات المحولات المتعددة؟
ج: نعم، تعالج الوحدة ما يصل إلى 6 مجموعات من مدخلات محولات التيار ثلاثية الأطوار، مما يدعم المحولات متعددة اللفائف المدمجة في تكوينات قاطع ونصف أو حلقة ناقل.
س: هل يُسمح بالتبديل السريع لوحدات الإدخال/الإخراج الداخلية أو بطاقات المعالجة في هيكل T35؟
ج: لا، يجب على المهندسين فصل الطاقة عن رف المرحل بالكامل وقصر جميع خطوط CT الثانوية الخارجية قبل إدخال أو إزالة بطاقات الوحدة.
إرشادات التثبيت الميداني
اتبع هذه الخطوات الأساسية للتثبيت المادي والكهربائي أثناء التشغيل الميداني:
- ثبت هيكل 4U بإحكام في إطار لوحة مرحل قياسي بحجم 19 بوصة باستخدام أربعة مسامير زاوية.
- تأكد من أن جميع الدوائر الثانوية لمحولات التيار الخارجية (CT) تمر عبر كتل طرفية معتمدة للوصل القصير قبل توصيلها في الموصلات الخلفية للمرحل.
- وصل مسمار تأريض الهيكل مباشرةً بناقل التأريض الخاص بالمحطة باستخدام سلك تأريض نحاسي ثقيل.
- وصل كابلات الاتصال (Ethernet/RS485) بالمنافذ المخصصة، مع الحفاظ على الفصل المادي عن دوائر التيار المتردد والتيار المستمر عالية الجهد.
- وصل طاقة التحكم بوحدة إمداد الطاقة، ثم قم بتحميل ملفات الإعداد الخاصة بالموقع عبر المنفذ التسلسلي الأمامي أو واجهة الإيثرنت باستخدام برنامج الإعداد.
