وحدة جهد عالية الكثافة جديدة

وحدة جهد عالية الكثافة جديدة | ألن برادلي 1769-IF16V

التوفر: 99 متوفر في المخزون

نظرة عامة على المنتج يوفر Allen-Bradley 1769-IF16V اكتساب بيانات تناظرية عالية الكثافة لبيئات التحكم الصناعي. توفر هذه الوحدة 16 قناة إدخال جهد...

رمز المنتج: 1769-IF16V

Manufacturer: Allen Bradley
Product No.: 1769-IF16V
Product Type: مجسات الجهد
Product Origin: USA
Payment:T/T, Western Union
Weight: 450g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

نظرة عامة على المنتج

يوفر Allen-Bradley 1769-IF16V اكتساب بيانات تناظرية عالية الكثافة لبيئات التحكم الصناعي. توفر هذه الوحدة 16 قناة إدخال جهد أحادية الطرف، مما يتيح لوحدات التحكم CompactLogix وMicroLogix 1500 مراقبة مجموعة واسعة من أجهزة الاستشعار والمحولات في وقت واحد. باستخدام دوائر تحويل عالية الدقة، يضمن 1769-IF16V قياسًا دقيقًا للمتغيرات العملية الحاسمة. نحن نوفر هذه الوحدة في حالة أصلية جديدة تمامًا بنسبة 100%، مما يوفر أقصى موثوقية لبنيتك الأتمتة.

المواصفات الفنية

يتميز 1769-IF16V بمدخلات متقدمة عالية الممانعة للحفاظ على سلامة الإشارة عبر مسافات طويلة من الكابلات.

المعلمة	تفاصيل المواصفات
الشركة المصنعة	Allen-Bradley / Rockwell Automation
رقم الكتالوج	1769-IF16V
نوع الإدخال	16 قناة جهد أحادية الطرف
نطاق إشارة الإدخال	±10 فولت تيار مستمر، 0-10 فولت تيار مستمر، 0-5 فولت تيار مستمر، 1-5 فولت تيار مستمر
الدقة	16 بت (15 بت بالإضافة إلى العلامة)
ممانعة الإدخال	> 1 ميجا أوم
دقة المقياس الكامل	±0.1%
جهد العزل	750 فولت تيار مستمر (جانب المجال إلى جانب النظام)
متطلبات الطاقة	24 فولت تيار مستمر اسمي
المؤشرات	مؤشرات LED لحالة الوحدة
الأبعاد	118 × 35 × 87 ملم

المزايا الهندسية

يعمل 1769-IF16V على تحسين مساحة الخزانة وتحسين أداء النظام من خلال التكامل عالي الكثافة ورفض الضوضاء الفائق.

تكامل هائل عالي الكثافة: توفر هذه الوحدة 16 نقطة في هيكل نحيف بحجم 35 مم، مما يضاعف سعة بطاقات التناظرية القياسية ذات 8 قنوات. وهذا يسمح للمهندسين بتقليل عدد بنوك الإدخال/الإخراج ومحولات الاتصال المطلوبة لمراقبة البيانات على نطاق واسع.
دقة فائقة 16 بت: يكشف المحول عالي الدقة عن التقلبات الدقيقة في إشارات الجهد. تُثبت هذه الدقة أهميتها للتطبيقات التي تتضمن استشعار الضغط الدقيق، وقياس التدفق، وتتبع الموضع عالي الدقة.
عزل جلفاني 750 فولت تيار مستمر: يحمي حاجز العزل المدمج اللوحة الخلفية الداخلية لوحدة التحكم من الارتفاعات الكهربائية من جانب المجال. تمنع هذه البنية الأعطال الأرضية المحلية من الانتشار عبر رف PLC بأكمله.
ممانعة إدخال عالية (>1 ميجا أوم): يقلل تصميم الممانعة العالية من "أخطاء التحميل" على أجهزة الإرسال الحساسة في المجال. وهذا يضمن أن الجهد الذي يقرأه PLC يطابق الإخراج الفعلي للمرسل، حتى عند استخدام أجهزة استشعار منخفضة الطاقة.

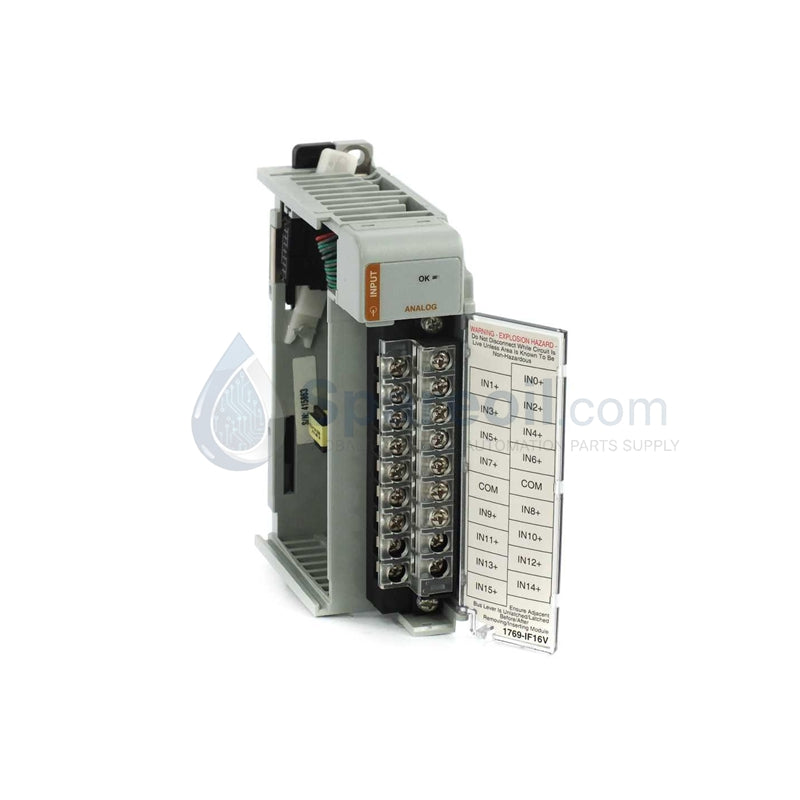

دعم كتلة طرفية قابلة للإزالة (RTB): يبسط تصميم RTB إدارة أسلاك المجال. يمكن للفنيين توصيل الأسلاك مسبقًا وتوصيلها ببساطة في الوحدة، مما يسهل الاستبدال السريع في المجال دون خطر أخطاء الأسلاك المتقاطعة.

الأسئلة الشائعة

هل يمكن للوحدة 1769-IF16V قياس إشارات التيار 4-20mA؟

لا. تراقب الوحدة 1769-IF16V إشارات الجهد فقط. إذا كان تطبيقك يتطلب استشعار تيار 4-20mA، فيجب عليك استخدام الوحدة 1769-IF16C.
هل تدعم هذه الوحدة المدخلات التفاضلية؟

توفر الوحدة 1769-IF16V 16 مدخلاً أحادي الطرف لزيادة كثافة القنوات. إذا كانت بيئتك تتطلب أسلاك تفاضلية لرفض ضوضاء الوضع المشترك، ففكر في وحدة تفاضلية ذات 8 قنوات مثل 1769-IF8.
هل يتطلب التشغيل طاقة تيار مستمر خارجية 24 فولت؟

نعم. بينما تستمد الوحدة بعض الطاقة من اللوحة الخلفية، تتطلب دوائر التحويل من التناظري إلى الرقمي مصدر طاقة تيار مستمر خارجي 24 فولت متصل بأطراف الوحدة.
ما هو الفرق بين هذه الوحدة والوحدة 1769-IF16C؟

يشير الحرف "V" في 1769-IF16V إلى الجهد، بينما يشير الحرف "C" في 1769-IF16C إلى التيار. تشتركان في نفس البصمة المادية ولكن تستخدمان دوائر داخلية مختلفة لأنواع الإشارات الخاصة بهما.
