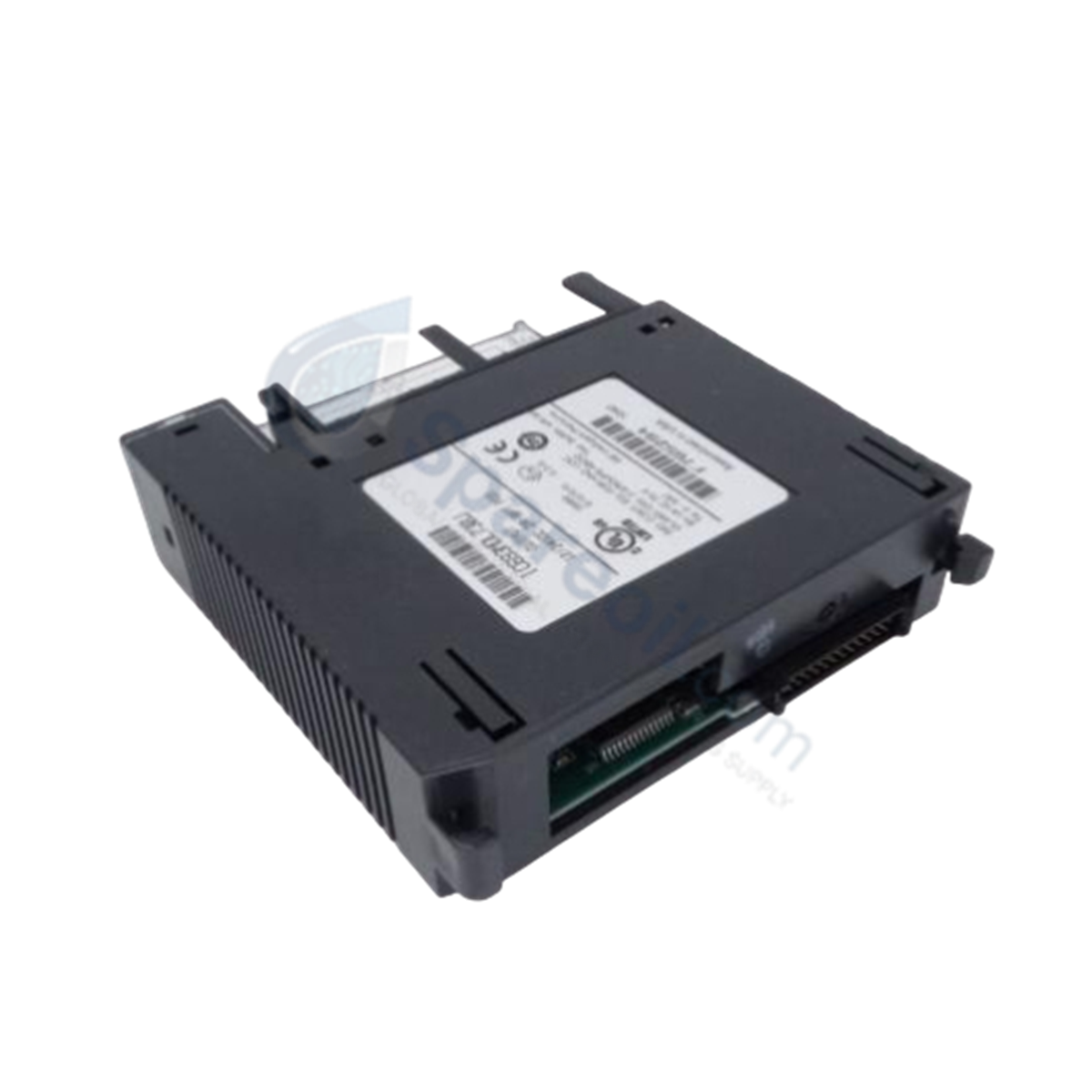

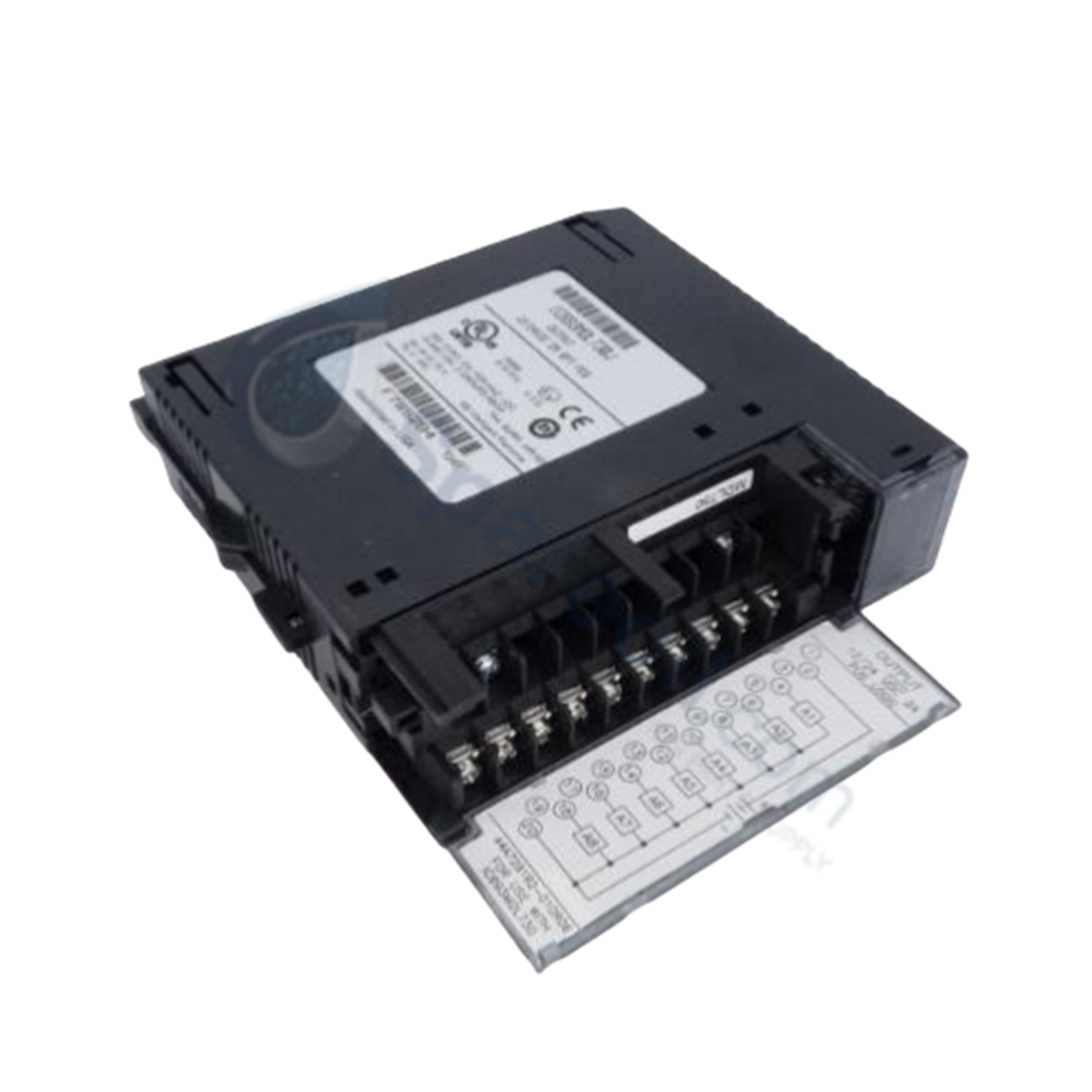

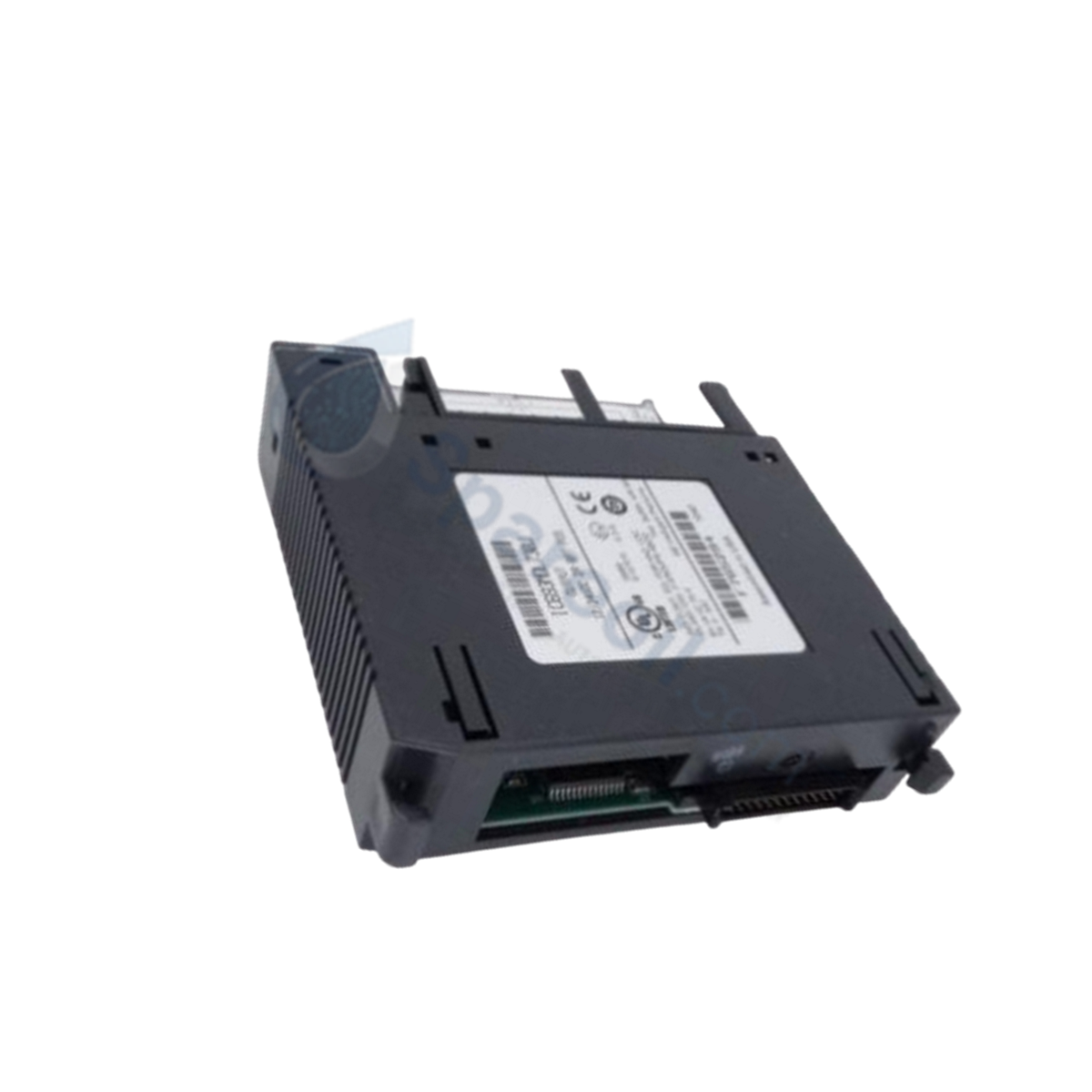

وحدة الإخراج المنفصل GE Series 90-30 طراز IC693MDL730

التوفر: 10 متوفر في المخزون

تُعد وحدة الإخراج المنفصلة GE IC693MDL730 بمثابة IC693MDL730 الأساسية المستخدمة لتنفيذ أوامر التبديل الرقمي عبر منصات Series 90-30. توفر الوحدة...

رمز المنتج: IC693MDL730

Manufacturer: GE Fanuc
Product No.: IC693MDL730
Product Type: بطاقات الإدخال/الإخراج الرقمية
Product Origin: USA
Payment:T/T, Western Union
Weight: 340g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

تُعد وحدة الإخراج المنفصلة GE IC693MDL730 بمثابة IC693MDL730 الأساسية المستخدمة لتنفيذ أوامر التبديل الرقمي عبر منصات Series 90-30. توفر الوحدة أحادية الفتحة مخارج ترانزستور عالية التيار، حيث تقوم بترجمة أوامر منطق اللوحة الخلفية المركزية إلى حالات جهد مادي معزولة لتشغيل بادئات المحركات، والمحولات اللولبية، والمؤشرات الميدانية.

المواصفات الفنية للأجهزة

المعلمة	المواصفات
الموديل	IC693MDL730
العلامة التجارية	GE Fanuc Emerson
بلد المنشأ	الولايات المتحدة الأمريكية
الوزن	0.34 كجم (0.75 رطل)
الأبعاد	ملف تعريف اللوحة الأساسية أحادية الفتحة
درجة حرارة التشغيل	0 إلى 60 درجة مئوية
استهلاك الطاقة	55 مللي أمبير عند 5 فولت تيار مستمر (سحب ناقل اللوحة الخلفية، جميع المخارج نشطة)
نوع الإخراج	ترانزستور (منطق إيجابي/مصدر)
عدد النقاط	8 قنوات (مجموعة مشتركة واحدة)
الجهد الاسمي للإخراج	12 / 24 فولت تيار مستمر
نطاق جهد الإخراج	12 إلى 24 فولت تيار مستمر (+20%، -15% حد التموج)
تيار الحمل لكل نقطة	2.0 أمبير كحد أقصى
التقييم الإجمالي للفيوز	2.0 أمبير عند 60 درجة مئوية؛ 4.0 أمبير عند 50 درجة مئوية
الحد الأقصى لتيار الاندفاع	9.4 أمبير لمدة 10 مللي ثانية
الحد الأقصى لانخفاض الجهد	1.2 فولت تيار مستمر في حالة التشغيل
التسرب في حالة الإيقاف	1 مللي أمبير كحد أقصى
تأخير تبديل الإشارة	2 مللي ثانية كحد أقصى (انتقالات التشغيل والإيقاف)
عزل جلفاني	1500 فولت من جانب المجال إلى خط الأساس للجانب المنطقي
الواجهة الفيزيائية	وحدة كتلة طرفية قابلة للإزالة بـ 20 برغيًا

التحكم الصناعي وتحديد الشبكة

يعمل IC693MDL730 عبر رسم خرائط الأجهزة المباشر لتنفيذ تغييرات الحالة الثنائية دون التأثير على معلمات سرعة الاتصال الكلية لناقل اللوحة الخلفية. يحافظ مصفوفة تبديل الترانزستور على دورات تنفيذ يمكن التنبؤ بها عبر الإطارات الموزعة، مما يتيح تحديد دقيق لمحات كثافة الإدخال/الإخراج عند دمجها في اللوحات الأساسية للتوسع والبعيدة ذات 5 أو 10 فتحات. تضمن توافق الفلاش المدمج للبرامج الثابتة تتبع سجل الحالة الفوري، مما يسمح لوحدة المعالجة المركزية بمراقبة مؤشر الفيوز المحروق في اللوحة الأمامية، وحالات الأعطال الداخلية للوحدة، وثمانية مؤشرات LED للقنوات المستقلة دون إحداث ارتعاش في دورة الناقل.

الأسئلة المتكررة

س: هل تسحب وحدة IC693MDL730 الطاقة التشغيلية للأحمال الجانبية من اللوحة الخلفية مباشرةً؟

ج: لا. يزود ناقل اللوحة الخلفية 55 مللي أمبير فقط عند 5 فولت تيار مستمر لمكونات الجانب المنطقي الداخلية. يجب توصيل مصدر طاقة خارجي يتراوح من 12 إلى 24 فولت تيار مستمر بأطراف الوحدة لتشغيل المحركات والمحولات الفيزيائية المتصلة.

س: كيف تؤثر الظروف البيئية على حدود الحماية الحرارية من التيار الزائد لهذه الوحدة؟

ج: يتدهور عتبة الفيوز الداخلي للوحدة تحت الضغط الحراري. يسمح الحد الهيكلي بـ 4.0 أمبير لكل فيوز عندما تظل درجات الحرارة المحيطة عند أو أقل من 50 درجة مئوية، ولكنه يحد من خرج التيار إلى 2.0 أمبير لكل فيوز عند العمل عند سقف 60 درجة مئوية.

إرشادات التركيب الميداني

التعامل مع صيانة لوحة الأطراف: تأكد من أن وحدة الرف غير مزودة بالطاقة بالكامل قبل فصل أو تثبيت لوحة الأطراف القابلة للإزالة ذات 20 برغيًا لمنع حدوث جسر جهد ميداني غير مقصود.
كبح الحمل الاستقرائي: قم بتركيب صمامات ثنائية طائرة خارجية أو شبكات كبح عبر جميع بادئات المحركات التي تعمل بالتيار المستمر والمحولات اللولبية الاستقرائية المتصلة لمنع ارتفاعات الجهد الكهروحرارية العكسية من تجاوز تقاطعات الترانزستور ذات 1.2 فولت تيار مستمر.
قيود فتحة الشاسيه: قم بمحاذاة وتركيب بطاقة الوحدة أحادية الفتحة في أي مسار إدخال/إخراج مخصص داخل لوحة أساسية من سلسلة 90-30 ذات 5 أو 10 فتحات. لا تقم بتركيب هذا الجهاز في الفتحة 1، والتي مخصصة حصريًا للمعالج.
