IC698CHS017 GE PACSystems RX7i Datasheet & Technical Manual

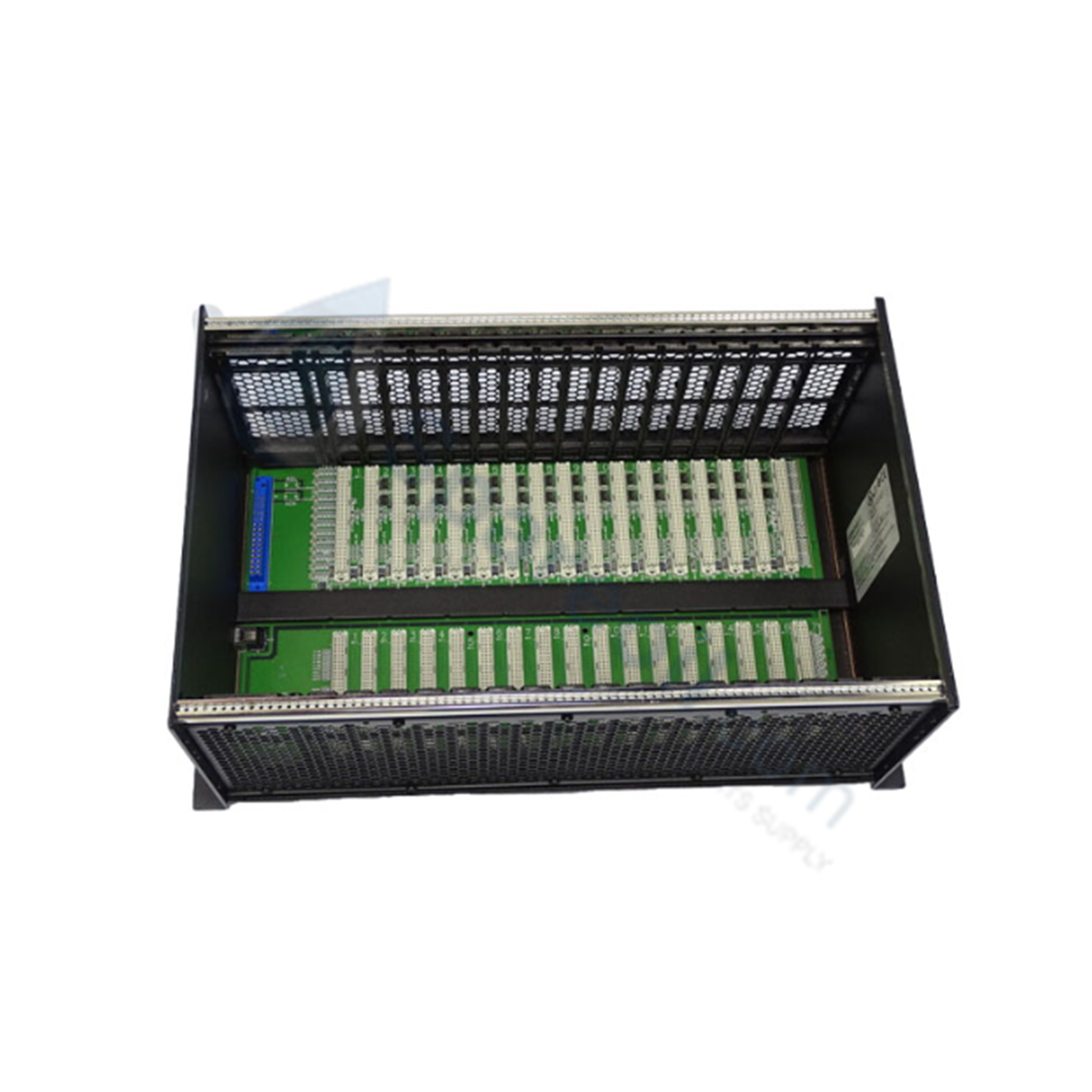

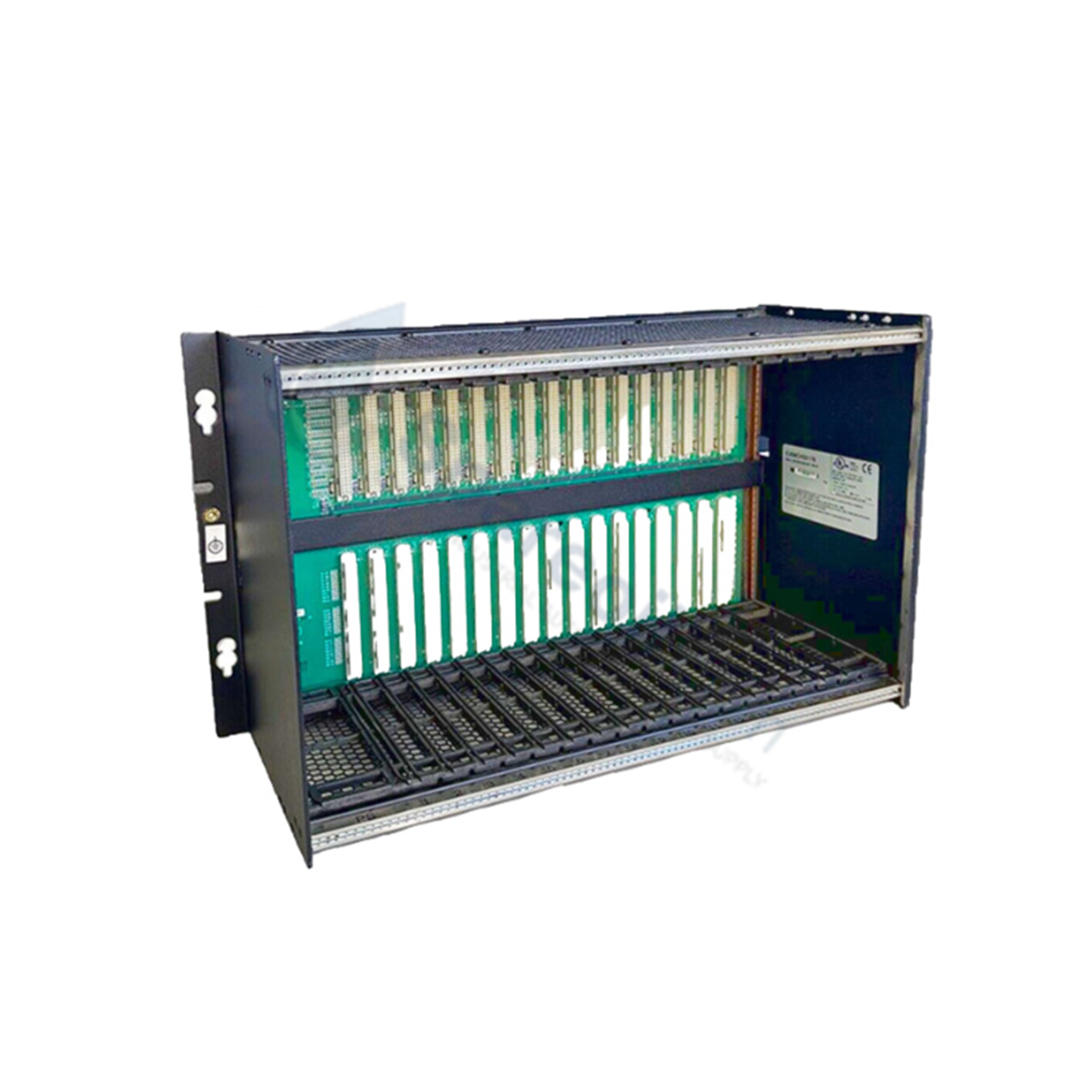

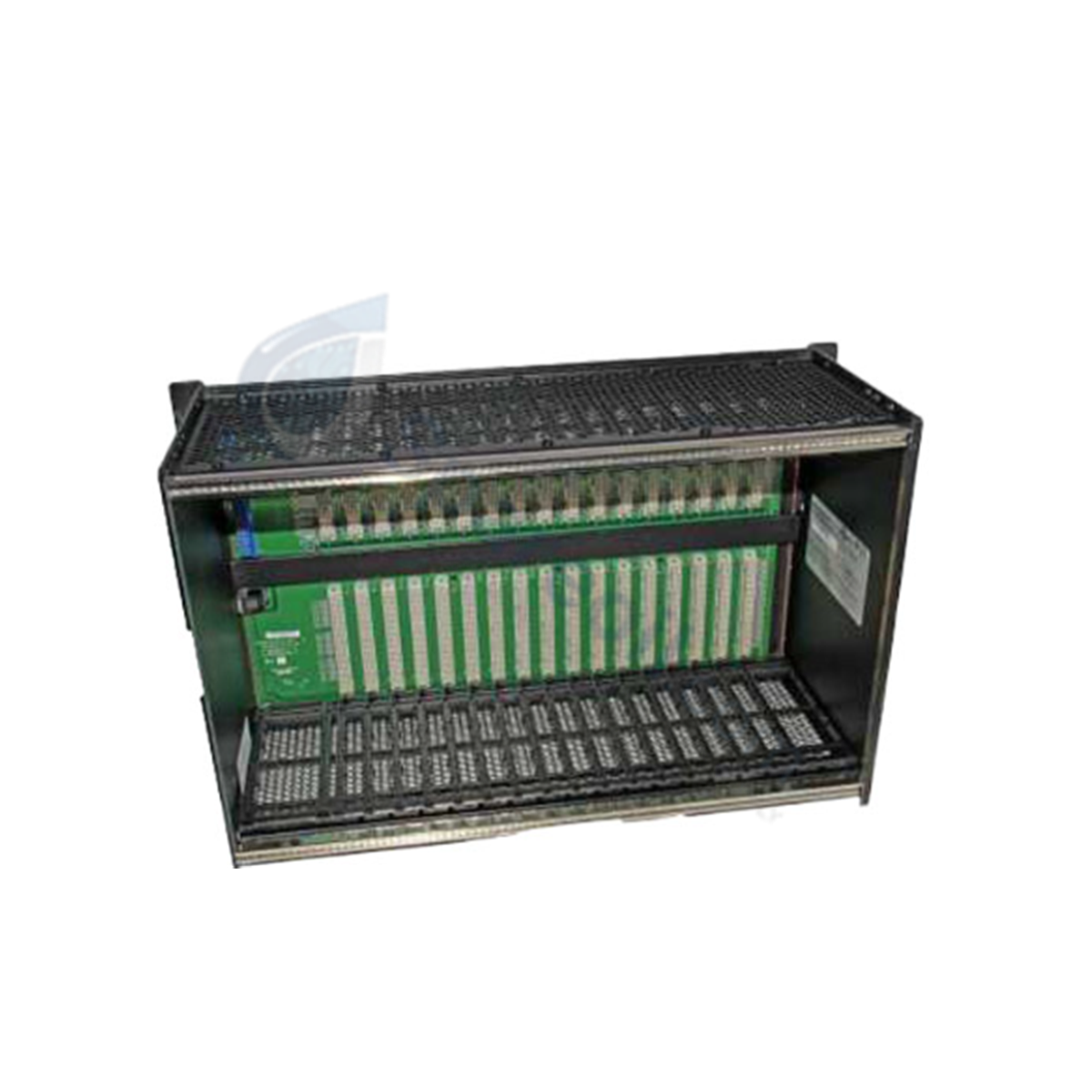

IC698CHS017 GE Rx7i I/O Rack

التوفر: 10 متوفر في المخزون

The GE IC698CHS017, also cataloged as the IC698CHS017 I/O Rack, operates as a dedicated hardware component for housing system modules...

رمز المنتج: IC698CHS017

Manufacturer: GE Fanuc
Product No.: IC698CHS017
Product Type: PLC Chassis
Product Origin: USA
Payment:T/T, Western Union
Weight: 7290g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

The GE IC698CHS017, also cataloged as the IC698CHS017 I/O Rack, operates as a dedicated hardware component for housing system modules and routing power and communication buses within Rx7i PACsystem networks.

Hardware Specifications

Parameter	Specification
Model	IC698CHS017
Brand	GE Fanuc Emerson
Origin	United States
Weight	7.29 kg (16.06 lbs)
Dimensions	11.2 x 19.0 x 7.5 inches (284.5 x 482.6 x 190.5 mm) (H x W x D)
Operating Temp	0 to 60 deg C
Power Consumption	Sourced via 350 Watts Power Supply
Operating Voltage	5 to 12 VDC
Current Rating	60 Amps @ 5 VDC, 4.0 Amps @ 12 VDC
I/O Capacity	17 Slots
Fan Assembly	Optional
Mounting Type	Rear Mounting

Deterministic Network Backplane & I/O Density Scaling

The IC698CHS017 provides a 17-slot physical backplane optimized for high I/O density scaling inside the RX7i system architecture. The passive backplane bus is designed to accommodate deterministic networks and high-bandwidth module communication profiles without processing latency. It distributes current up to 60 Amps at 5 VDC and 4.0 Amps at 12 VDC across the physical card guides, ensuring stable bus voltage levels under maximum thermal and processing loads while maintaining complete physical firmware flash compatibility across standard RX7i module lines.

Frequently Asked Questions

Q: Is the fan assembly mandatory for all installation configurations of this rack?

A: No. The fan assembly is optional. It is recommended for high thermal load configurations where the combined power consumption of the installed modules limits standard passive convection cooling inside the enclosure.

Q: What power supply capacity is required to fully support this 17-slot I/O rack?

A: This rack is engineered to interface with a 350 Watts Power Supply to deliver the rated backplane current profiles of 60 Amps at 5 VDC and 4.0 Amps at 12 VDC.

Q: Can this chassis be mounted on standard 19-inch rack frames?

A: Yes. With physical dimensions of 19.0 inches in width, the unit is designed for rear mounting in standard industrial enclosures or standard 19-inch instrumentation racks.

Field Installation Guidelines

Mounting Orientation: Mount the rack securely using the rear mounting holes on a rigid panel inside a clean, unpolluted environment.
Grounding Connection: Establish a low-impedance connection from the physical ground terminal of the chassis to the cabinet structural safety ground.
Power Supply Alignment: Ensure the power supply module is fully aligned with the designated power slot connectors before securing the module latching mechanisms.
Thermal Management: If utilizing high-power density modules, verify proper airflow paths or mount the optional fan assembly directly onto the rack chassis to prevent localized hot spots.
