SC25V-ALP25-120 ورقة بيانات ودليل تقني لجهاز يوكوجاوا SC25V

قطب حساس درجة الحموضة المشترك Yokogawa SC25V-ALP25-120 SC25V

قطب حساس درجة الحموضة المشترك Yokogawa SC25V-ALP25-120 SC25V

التوفر: 20 متوفر في المخزون

قطب الأس الهيدروجيني المشترك Yokogawa SC25V-ALP25-120 يعمل Yokogawa SC25V-ALP25-120، والمُفهرس أيضًا باسم قطب الأس الهيدروجيني المشترك SC25V، كمكون أجهزة مخصص...

رمز المنتج: SC25V-ALP25-120

Manufacturer: Yokogawa
Product No.: SC25V-ALP25-120
Product Type: حساسات التقارب
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 260g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

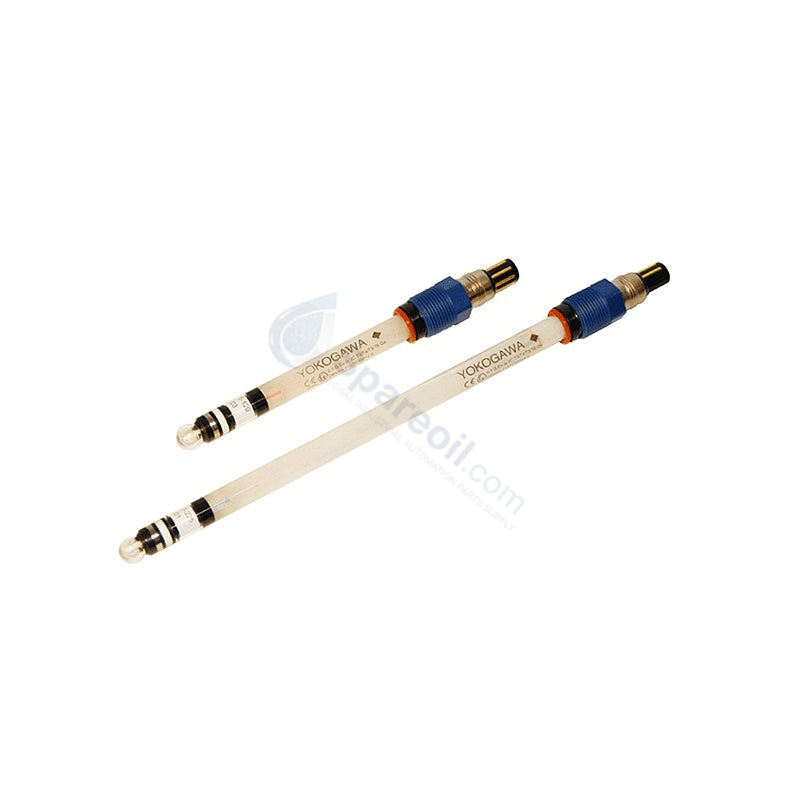

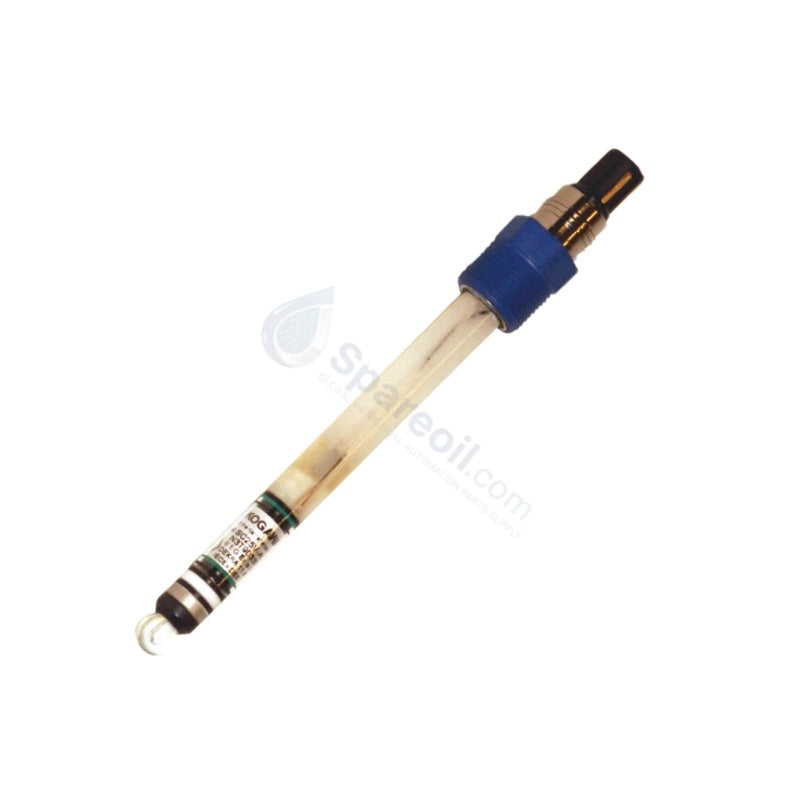

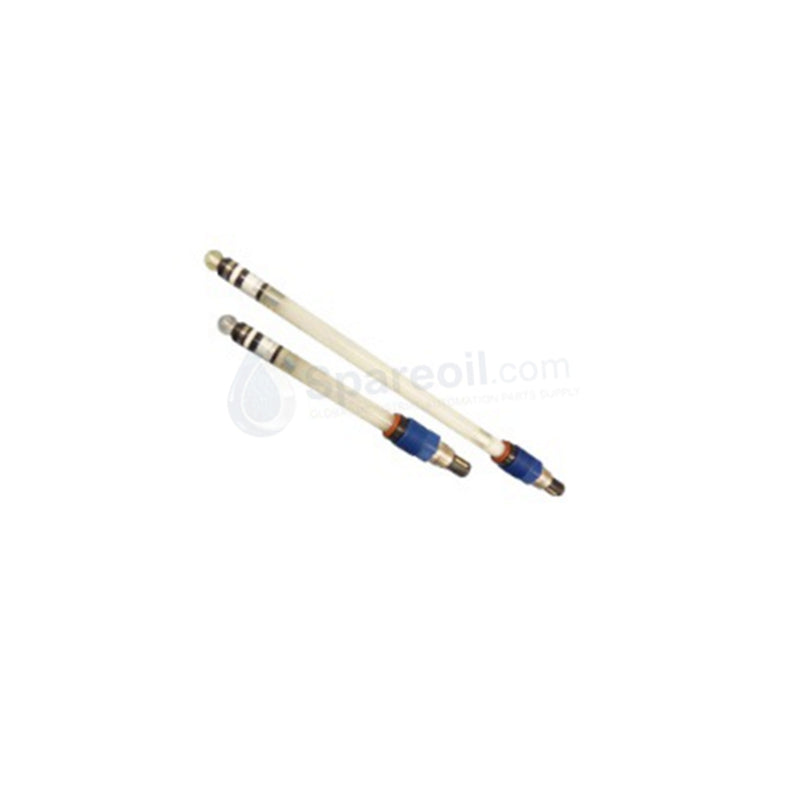

قطب الأس الهيدروجيني المشترك Yokogawa SC25V-ALP25-120

يعمل Yokogawa SC25V-ALP25-120، والمُفهرس أيضًا باسم قطب الأس الهيدروجيني المشترك SC25V، كمكون أجهزة مخصص لقياس جهد الأس الهيدروجيني الكهروكيميائي والاستشعار المتكامل لدرجة الحرارة ضمن حلقات التحكم التحليلية في العمليات. يرسل التجميع إشارات الجهد التناظرية ومقاومة RTD عبر خطوط المعالجة الرطبة الصناعية لتقييم كيمياء العملية في الوقت الفعلي.

توضيح اللاحقة ومصفوفة النموذج

SC25V: النموذج الأساسي الذي يحدد مستشعر عملية مشترك 12 ملم مزودًا بقطب كهربائي زجاجي للأس الهيدروجيني ونظام مرجعي وأرض سائلة من التيتانيوم وعنصر درجة حرارة Pt1000 وموصل Variopin.
ALP25: نوع مستشعر مقاوم للحرارة العالية والمواد الكيميائية يدعم خرجًا تناظريًا مع موافقات أمان جوهرية (IS) لمعايير ATEX و IECEx و FM-US و FM-CAN.
120: طول عمود الإدخال يحدد 120 ملم.

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	SC25V-ALP25-120
العلامة التجارية	Yokogawa
المنشأ	اليابان
الوزن	0.26 كجم (وزن الشحن: 1 كجم)
الأبعاد	300 × 100 × 75 ملم (أبعاد العبوة)
درجة حرارة التشغيل	15 إلى 130 درجة مئوية
استهلاك الطاقة	عنصر مستشعر خامل (يتم تشغيله بحلقة خارجية عبر جهاز الإرسال)
قطر المستشعر	12 ملم
طول المستشعر	120 ملم
نوع الموصل	Variopin
مادة الجسم	PEEK وزجاج AR
زجاج القياس	زجاج (نوع G أو L)
نظام مرجعي	فضة / كلوريد الفضة (Ag/AgCl)
وصلة مرجعية	PTFE
دبوس تأريض سائل	تيتانيوم
مستشعر درجة الحرارة الداخلي	Pt1000 RTD
حلقات منع التسرب (O-Ring)	فيتون (مدعوم بـ EPDM)
نطاق قياس الأس الهيدروجيني	0 إلى 14 أس هيدروجيني
نطاق الضغط	0 إلى 10 بار (0 إلى 142 رطل/بوصة مربعة)
مقاومة الزجاج	اسمية 700 ميجا أوم
حماية الدخول	IP67
التعقيم في الموقع	حتى 135 درجة مئوية (متوافق مع CIP / SIP)
اعتمادات المناطق الخطرة	ATEX، IECEx، FM-US، FM-CAN (آمن جوهريًا)

عزل القناة إلى القناة وتعويض الوصلة الباردة

يعمل جهد الزجاج التناظري والإشارات المرجعية جنبًا إلى جنب مع دبوس التأريض السائل التيتانيوم المدمج الذي يؤرض سائل العملية مباشرة عند طرف المستشعر. يلغي مسار التأريض الفيزيائي هذا تيارات الحلقة الأرضية الشاردة عبر أنابيب الحقل، مما يؤدي إلى استقرار إشارة زجاج الأس الهيدروجيني عالية المقاومة (700 ميجا أوم) قبل التكييف في مرحلة إدخال جهاز إرسال المحلل. يعزل العزل الجلفاني العالي داخل جهاز الإرسال السفلي الجهد ثنائي العنصر عن إمكانات التأريض في المصنع، بينما يوفر مستشعر درجة الحرارة Pt1000 RTD المدمج بيانات حرارية دقيقة باستمرار لخوارزميات تعويض درجة الحرارة الديناميكية، مما يمنع الانجراف الحراري عبر درجات حرارة العملية المتغيرة.

الأسئلة المتداولة

س: كيف يمنع دبوس التأريض السائل التيتانيوم انجراف القياس في أنابيب الفولاذ المقاوم للصدأ المؤرضة؟

ج: يوفر دبوس التيتانيوم اتصالاً كهربائيًا مباشرًا ومقاومًا للتآكل بين سائل العملية ودائرة حماية مرجع المحلل. يرتب هذا الترتيب التيارات الكهربائية الشاردة بعيدًا عن الوصلة المرجعية Ag/AgCl عالية المقاومة، مما يحافظ على استقرار الجهد المرجعي أثناء إزاحات الجهد الأرضي الشديدة.

س: ما هي الاحتياطات التي يجب على الفنيين مراعاتها فيما يتعلق بموصل Variopin أثناء التركيب في الموقع؟

ج: يجب على الفنيين التحقق من أن موصل Variopin يبقى جافًا تمامًا وغير ملوث بسائل العملية أو الرطوبة أثناء التوصيل. نظرًا لأن دائرة قياس الأس الهيدروجيني تعمل عند مقاومة كهربائية عالية للغاية (اسمية 700 ميجا أوم)، فإن أي رطوبة أو بقايا كيميائية داخل مقبس الموصل تخلق مسارات مقاومة متوازية تؤدي إلى تدهور دقة القياس بشكل كبير.

إرشادات التركيب في الموقع

قم بتركيب قطب SC25V-ALP25-120 في التركيبات المصفحة أو خلايا التدفق المتوافقة مقاس 12 ملم باستخدام بروتوكولات ربط الخيوط القياسية. افحص حلقات منع التسرب Viton و EPDM قبل الإدخال لضمان إحكام الإغلاق ضد ضغوط العملية التي تصل إلى 10 بار. قم بتوجيه كابل إشارة Variopin عالي المقاومة عبر قنوات مخصصة ومحمية بعيدًا عن أسلاك المحركات عالية الجهد أو محركات التردد المتغير لمنع التقاط الضوضاء الكهرومغناطيسية. قم بتأريض جديلة درع الكابل بإحكام عند طرف التأريض المخصص للمحلل. عند بدء التشغيل، قم بإزالة غطاء الترطيب الواقي ونقع الكرة الزجاجية في محاليل عازلة لمعايرة الأس الهيدروجيني القياسية قبل تنفيذ إجراءات المعايرة ذات النقطتين.
