Descripción general del producto

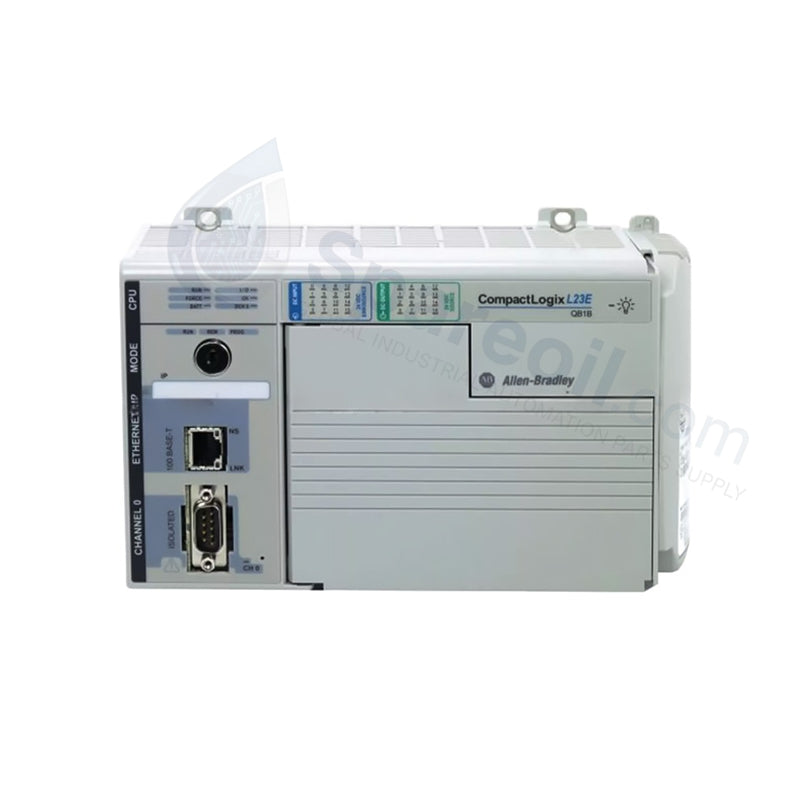

El Allen-Bradley 1769-L23E-QB1B funciona como una solución de controlador empaquetada todo en uno dentro de la familia CompactLogix de alto rendimiento de Rockwell Automation. Esta plataforma integral consolida una potente unidad central de procesamiento Logix, una fuente de alimentación interna dedicada de 24 V CC y un bloque fijo de entradas y salidas digitales de alta velocidad en un único diseño de módulo que ahorra espacio. Proporciona una estación de control completa para maquinaria industrial independiente, sistemas de patín y bucles de automatización descentralizados que requieren un procesamiento de datos avanzado dentro de dimensiones físicas ajustadas.

Equipado con un puerto EtherNet/IP de 10/100 Mbps integrado y una interfaz serie RS-232 independiente, la unidad tiende un puente de comunicación de datos sin problemas entre las redes de fábrica modernas y la infraestructura heredada más antigua. Debido a que comparte el motor de control Logix común, los ingenieros programan esta unidad a través del software RSLogix 5000 o Studio 5000 Logix Designer. Esta uniformidad arquitectónica permite a las plantas portar código instantáneamente de controladores de nivel de máquina más pequeños a instalaciones ControlLogix a gran escala, ahorrando un tiempo de ingeniería inmenso durante el escalado del sistema.

Entregamos este artículo exclusivamente como 100% nuevo, original y sellado de fábrica para garantizar el máximo rendimiento, un soporte de firmware auténtico y largos ciclos de vida operativos en su planta.

Especificaciones técnicas

La siguiente tabla describe las características mecánicas, eléctricas y de red exactas de la plataforma de hardware empaquetada 1769-L23E-QB1B. Todos los valores utilizan el formato ASCII estándar.

Ventajas de ingeniería

• Eficiencia de espacio todo en uno: Al integrar la CPU, 16 entradas digitales, 16 salidas digitales y la fuente de alimentación del sistema en una única carcasa de 118 mm x 147 mm x 87 mm, el hardware reduce drásticamente los requisitos de espacio del armario. Esta integración se adapta a carcasas de herramientas especializadas estrechas donde no caben bloques multimodulares divididos.
• Versatilidad de red dual: El front-end de comunicación de doble puerto permite al controlador manejar configuraciones de automatización de múltiples niveles. El puerto EtherNet/IP impulsa el intercambio de datos HMI de alta velocidad y la creación de redes empresariales distribuidas, mientras que el puerto RS-232 configurable por software gestiona lectores de códigos de barras, básculas de peso heredadas y módems serie antiguos simultáneamente.
• Capacidad de expansión de E/S modular: Si bien proporciona puntos de conexión locales inmediatos listos para usar, la estructura de bus interna permite a las plantas agregar hasta dos módulos de E/S Compact 1769 adicionales. Esta característica proporciona una ruta de actualización asequible para escalar entradas, salidas o bucles de control analógico sin comprar un procesador completamente nuevo.
• Entorno de programación unificado: Operar con el motor de control Logix estándar garantiza la total compatibilidad con los entornos Studio 5000 o RSLogix 5000 (versión 17 y superior). Esto elimina el costo de capacitar al personal en herramientas de micro-PLC separadas y permite a los desarrolladores reutilizar instrucciones adicionales (AOI) y tipos de datos definidos por el usuario estándar.

Preguntas frecuentes

• ¿Es este controlador 1769-L23E-QB1B una unidad de fábrica nueva o una pieza remanufacturada?
• Suministramos este producto como un controlador Allen-Bradley 100% nuevo, auténtico y original. Se entrega en su caja original sellada de fábrica para garantizar una electrónica interna sin compromisos y la calidad original de fábrica.
• ¿Este controlador requiere un módulo de fuente de alimentación externo para ejecutar el bus de expansión 1769?
• No. El 1769-L23E-QB1B cuenta con una fuente de alimentación interna de 24 V CC incorporada. Esta unidad integrada alimenta tanto la CPU de procesamiento central como el bus de backplane local, soportando directamente los puntos integrados y hasta dos módulos de expansión conectados.
• ¿Qué opciones tengo para guardar el programa de control permanentemente para evitar la pérdida de memoria?
• El controlador alberga 512 KB de memoria de usuario interna. Para una protección adicional contra el aislamiento de energía a largo plazo, puede usar la ranura de almacenamiento integrada para guardar archivos de configuración de código directamente en una tarjeta CompactFlash industrial estándar.
• ¿Puedo usar este controlador en una arquitectura Ethernet lineal o en anillo?
• El puerto EtherNet/IP integrado admite de forma nativa configuraciones de red estándar en estrella y lineal. Si su instalación requiere resiliencia de red de anillo a nivel de dispositivo (DLR), puede interconectar fácilmente el controlador con un módulo de derivación o conmutador Stratix externo.
