Módulo de interfaz de entrada analógica Foxboro P0914SQ

Módulo de entrada analógica de 8 canales | Foxboro P0914SQ FBM201

Módulo de entrada analógica de 8 canales | Foxboro P0914SQ FBM201

Disponibilidad: 10 Quedan en stock

Módulo de interfaz de entrada analógica Foxboro P0914SQ FBM201 El Foxboro P0914SQ, también catalogado como el Módulo de Interfaz de...

Código: P0914SQ

Manufacturer: Foxboro
Product No.: P0914SQ
Product Type: Módulos de Entrada Analógica
Product Origin: USA
Payment:T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

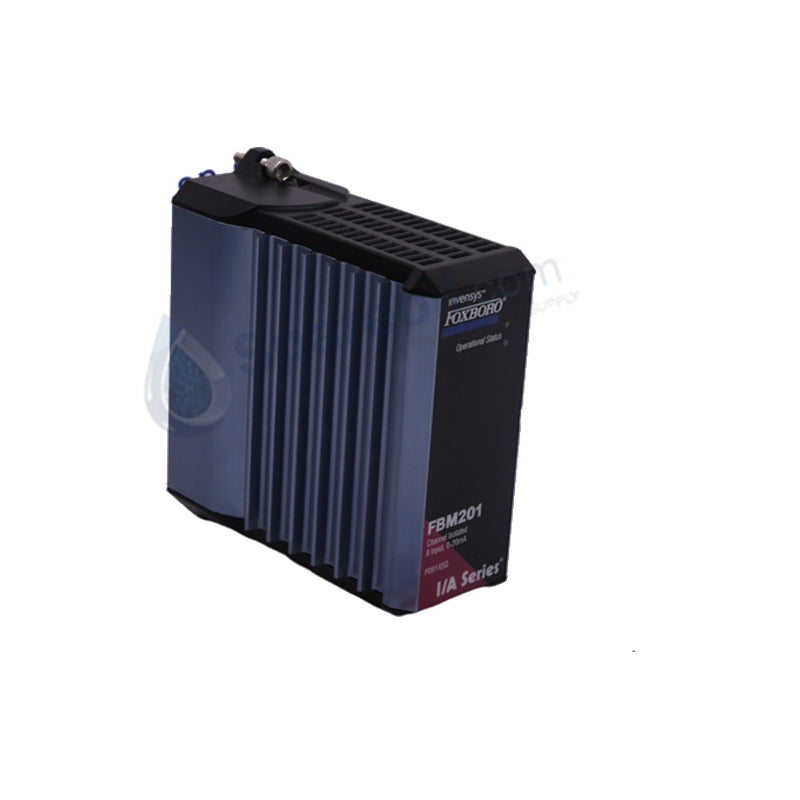

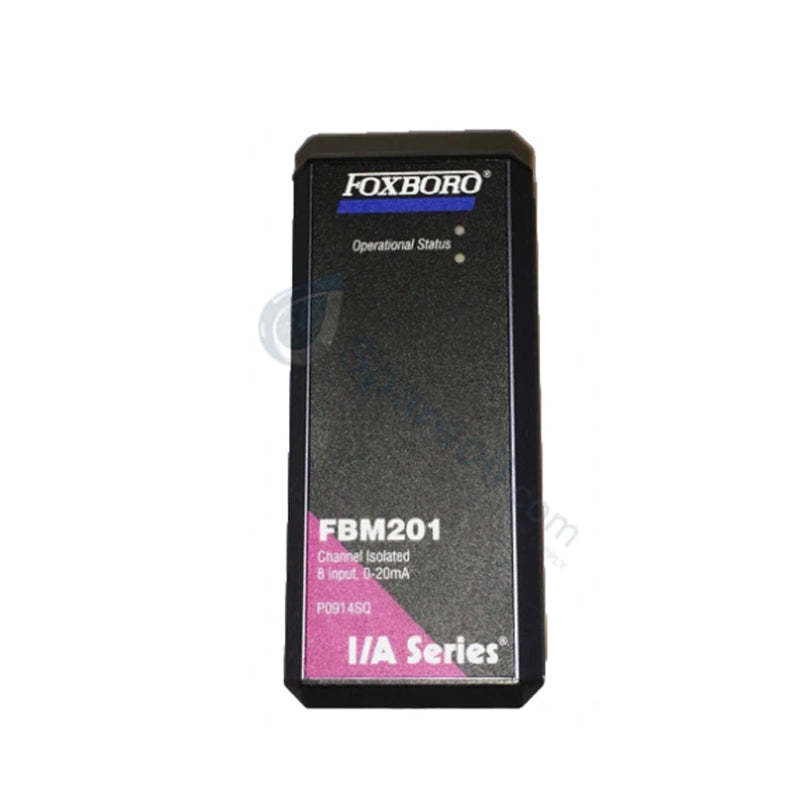

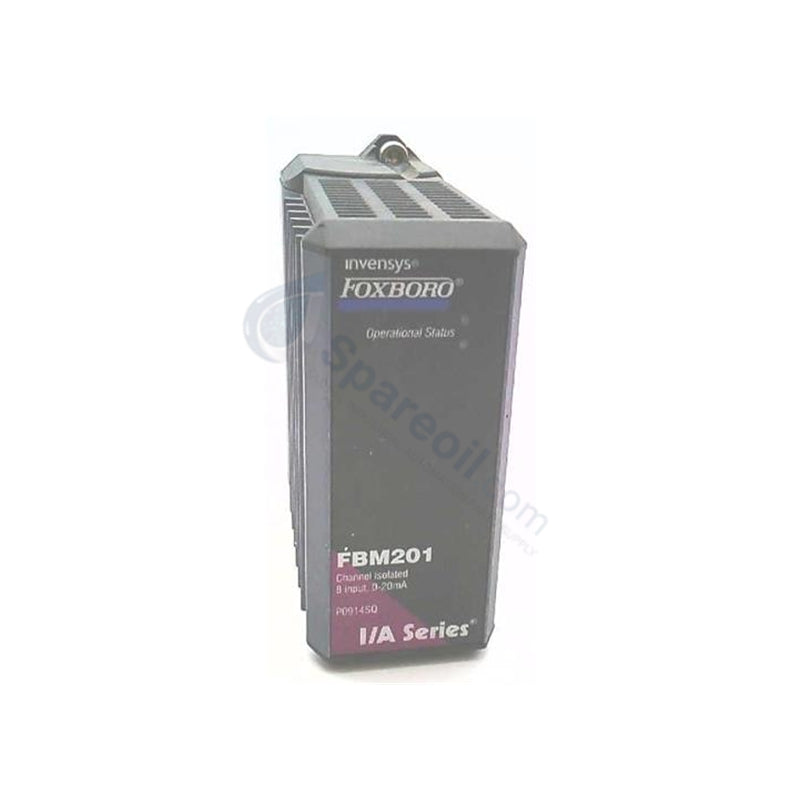

Módulo de interfaz de entrada analógica Foxboro P0914SQ FBM201

El Foxboro P0914SQ, también catalogado como el Módulo de Interfaz de Entrada Analógica FBM201, funciona como un componente de hardware dedicado para la adquisición de señales físicas de alta densidad dentro de las plataformas DCS de la Serie I/A de Foxboro. Equipado con ocho vías de entrada analógica aisladas por canal que soportan lazos de corriente de 0-20 mA, este módulo digitaliza las salidas de los instrumentos de campo analógicos para el acceso en tiempo real del procesador de control.

Especificaciones de Hardware

Parámetro	Especificación
Modelo	P0914SQ (FBM204 / FBM201)
Marca	Foxboro (Invensys / Schneider Electric)
Origen	EE. UU.
Peso	0,3 kg (0,69 lbs)
Dimensiones	4,5 cm x 11,0 cm x 11,5 cm
Temperatura de funcionamiento	-20 a +70 grados C
Consumo de energía	Alimentado por bus de placa base
Compatibilidad del sistema	Módulos de E/S FBM de la serie I/A de Foxboro
Canales de entrada	8 entradas analógicas aisladas por canal
Rango de señal	0 a 20 mA CC
Rango de humedad	5% a 95% HR, sin condensación
Nivel de protección	Electrónica con revestimiento conformado
Montaje	Instalación en placa base / carril DIN
Certificaciones	Conformidad CE, UL, CSA

Aislamiento y Acondicionamiento de Señal de Control de Procesos

El Foxboro P0914SQ incorpora aislamiento de canal a canal en los ocho circuitos de entrada para mantener la independencia del lazo y eliminar la variación del potencial de tierra. Al recibir señales de transmisores de campo que operan a través de conexiones de protocolo de lazo HART de 4-20 mA, las barreras de aislamiento internas bloquean los picos de voltaje en modo común para que no lleguen a los buses de comunicación del backplane. El revestimiento conformado sobre el conjunto de la placa de circuito impreso evita que la humedad ambiental y los contaminantes en el aire degraden las rutas de conversión de la medición.

Preguntas Frecuentes

P: ¿La extracción del módulo P0914SQ durante el funcionamiento interrumpe las comunicaciones en las ranuras de placa base vecinas?

R: El módulo admite procedimientos estándar de intercambio en caliente en placas base de la serie 200 de Foxboro, lo que permite la extracción y el reemplazo físico sin interrumpir la energía del sistema o las comunicaciones de Fieldbus a los módulos de E/S adyacentes.

P: ¿Cómo protege el aislamiento de canal a canal el sistema si falla un transmisor de campo?

R: El aislamiento eléctrico dedicado en cada canal aísla los cortocircuitos o las sobretensiones de alta tensión al bloque de terminales de entrada específico, evitando que las fallas de campo dañen los canales de entrada adyacentes o la electrónica del backplane.

Pautas de Instalación en Campo

Montaje de la placa base: Alinee el módulo con las guías de la ranura de la placa base objetivo. Presione firmemente hasta que los cierres de retención duales encajen completamente en el conjunto de la placa base.
Cableado de campo: Conecte el cableado de entrada de 0-20 mA al conjunto de terminación de campo correspondiente. Mantenga una estricta separación física entre los cables de señal analógica de baja tensión y el cableado de alimentación de CA de alta tensión para minimizar el acoplamiento de ruido inductivo.
Terminación de blindaje: Termine los cables de drenaje del blindaje del cable en la barra de tierra del gabinete utilizando abrazaderas de conexión a tierra de baja impedancia. Asegúrese de que los extremos del sensor de campo permanezcan flotantes para evitar bucles de tierra a través de la ruta de medición de corriente.
