Módulo de Ensamblaje de Terminación Foxboro AD206HQ

Módulos de ensamble de terminación AD206HQ Foxboro serie I/A

Módulos de ensamble de terminación AD206HQ Foxboro serie I/A

Disponibilidad: 10 Quedan en stock

Módulo de conjunto de terminación Foxboro AD206HQ El Foxboro AD206HQ, también catalogado como Módulo de conjunto de terminación AD206HQ, funciona...

Código: AD206HQ

Manufacturer: Foxboro
Product No.: AD206HQ
Product Type: Conjuntos de Terminación de Cable
Product Origin: USA
Payment:T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Módulo de conjunto de terminación Foxboro AD206HQ

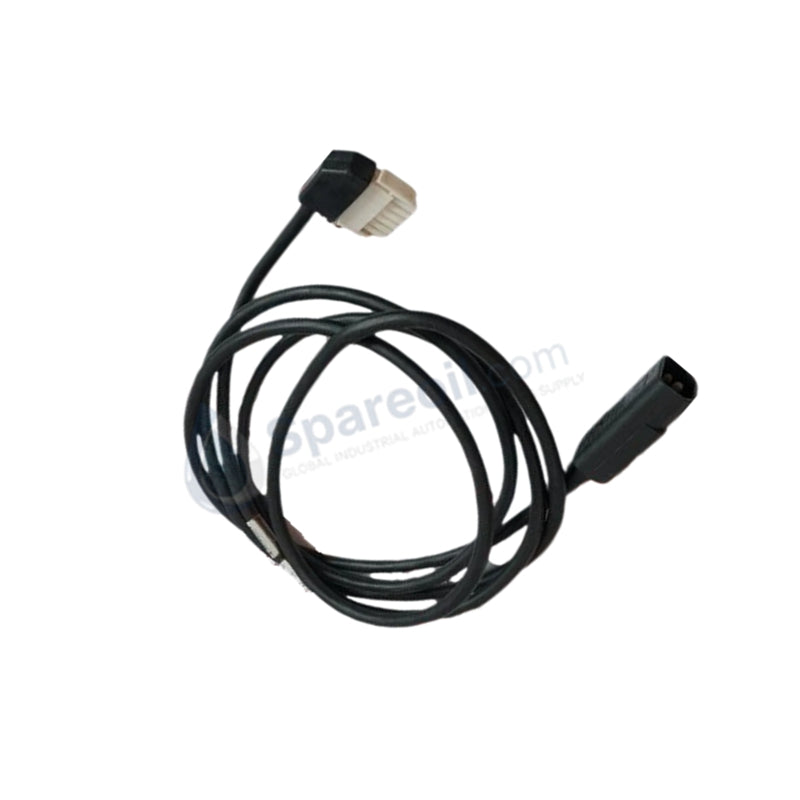

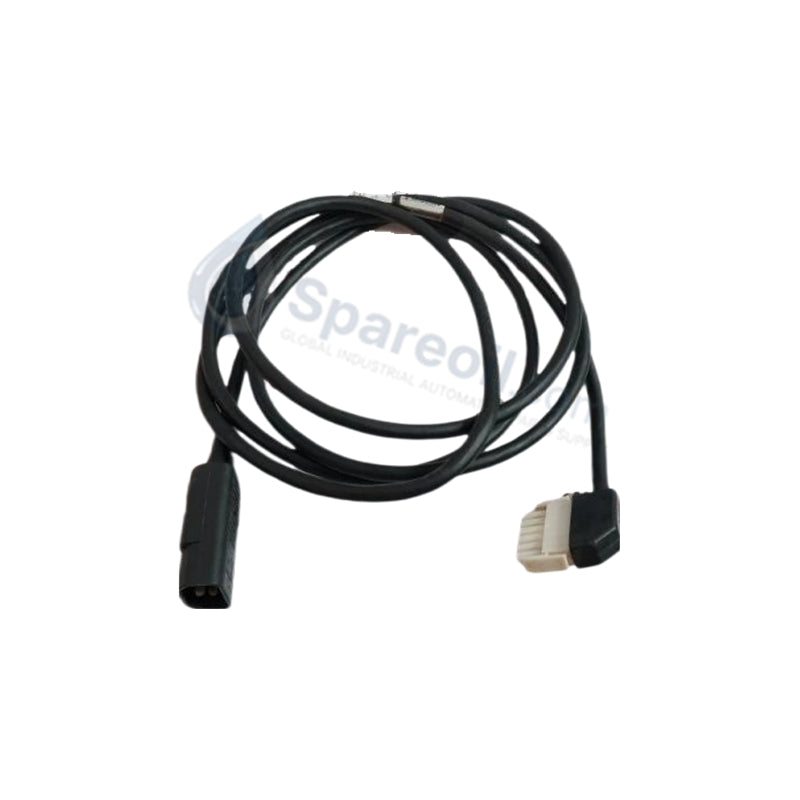

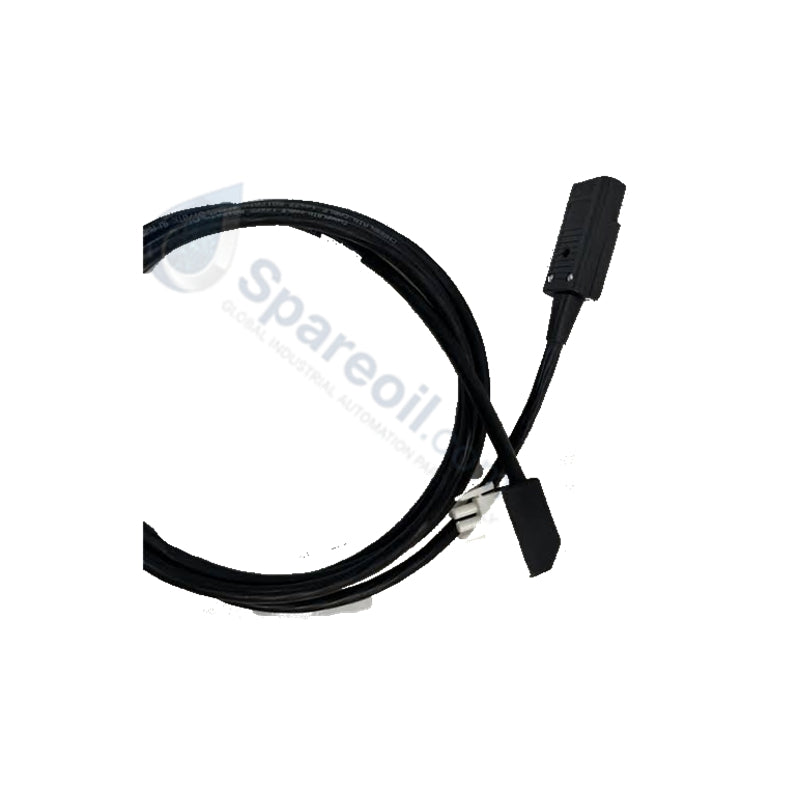

El Foxboro AD206HQ, también catalogado como Módulo de conjunto de terminación AD206HQ, funciona como un componente de hardware dedicado para la terminación e interconexión de cables de señal de campo dentro de las plataformas DCS de la Serie I/A de Foxboro. Interconecta el cableado de entrada/salida de campo analógico, digital y de pulso directamente a las placas base del Módulo Fieldbus (FBM) utilizando bloques de terminales tipo tornillo y un cable de interconexión de 3 conductores (3C 14 AWG) de 2.5 metros.

Especificaciones del hardware

Parámetro	Especificación
Modelo	AD206HQ
Marca	Foxboro
Origen	EE. UU.
Peso	0.5 a 1.0 kg
Dimensiones	Factor de forma de módulo de terminación FBM estándar de Foxboro
Temperatura de funcionamiento	-20 a 70 grados C
Consumo de energía	Ensamblaje de conexión física pasiva (N/A)
Ensamblaje de cable	2.5 m de longitud, 3C 14 AWG, 300 V PLTC nominal a 90 grados C
Nivel de protección	PCB con recubrimiento conformado, caja industrial con clasificación IP
Tipos de señal	Señales de E/S analógicas, digitales y de pulso
Montaje	Instalación en carril DIN o bastidor de armario

Protocolo de bucle HART de 4-20 mA y aislamiento de canal

El conjunto de terminación AD206HQ enruta la telemetría del protocolo de bucle HART de 4-20 mA y las señales de instrumentación discretas a través de bloques de terminales de alta densidad protegidos por recubrimientos conformados. Las estructuras de aislamiento de canal a canal integradas suprimen la diafonía y el ruido de modo común en bucles de campo adyacentes, evitando que los transitorios eléctricos interfieran con las comunicaciones fieldbus. Las rutas de cableado interno preservan la precisión de la señal de referencia para las tarjetas FBM conectadas, asegurando que los circuitos de medición de temperatura de compensación de unión fría (CJC) y los canales de conversión de entrada dinámica de 0-20 mA funcionen sin degradación del bucle de tierra.

Preguntas frecuentes

P: ¿Qué especificación de cable está integrada con el ensamblaje AD206HQ?

R: El módulo se conecta a través de un cable general de tipo PLTC de 2.5 metros, 3 conductores (3C) y 14 AWG, con una clasificación de 300 V y límites operativos de 90 grados C.

P: ¿Se pueden reparar los conectores de terminal de tornillo sin reemplazar todo el conjunto del módulo?

R: Sí, el conjunto modular cuenta con conexiones de terminal enchufables que se pueden volver a cablear, lo que permite el servicio individual de los conductores sin desconectar el mazo de cables principal.

P: ¿Qué protecciones físicas protegen el módulo contra las duras condiciones de la planta?

R: La placa de circuito impreso presenta un recubrimiento de conformación para resistir la corrosión química atmosférica G3, junto con una carcasa compuesta resistente a las vibraciones.

Guía de instalación en campo

Monte el conjunto AD206HQ en un carril DIN estándar o en el bastidor de un armario dentro del gabinete. Pase el cable de 3 conductores de 2.5 metros a través de las canaletas de cables, manteniendo el cableado de señal separado de los conductores de alimentación de CA de alto voltaje para evitar el acoplamiento de ruido electromagnético. Apriete los cables del conductor de campo en los terminales de tornillo utilizando las especificaciones de torsión recomendadas para evitar que los terminales se aflojen en entornos con alta vibración. Asegúrese de que el cable de drenaje de la pantalla del cable se conecte directamente a la barra de tierra de seguridad del gabinete dedicada para mantener la supresión de ruido de la señal en todo el bucle.
