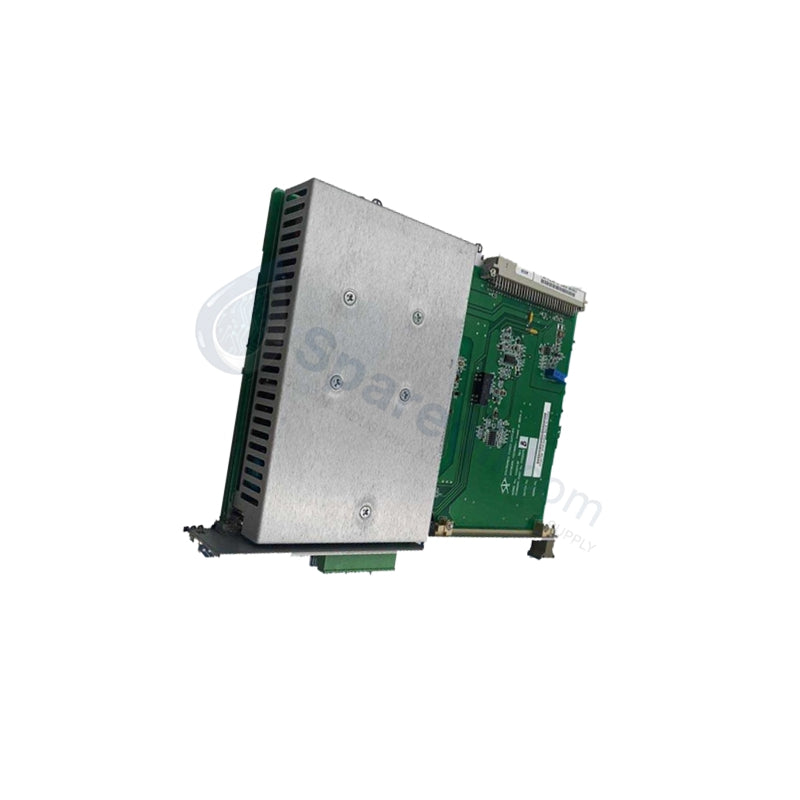

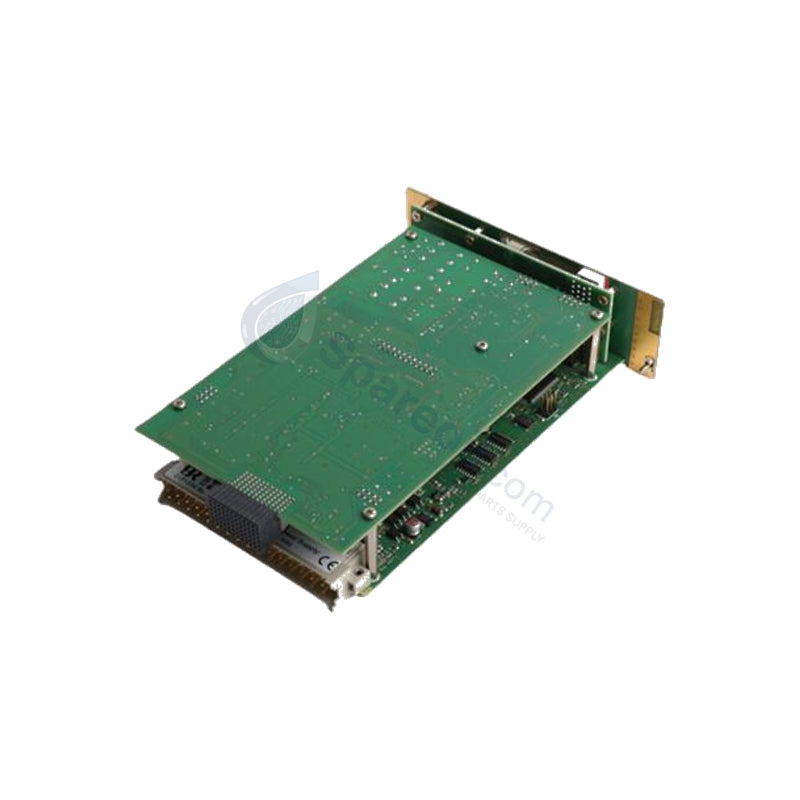

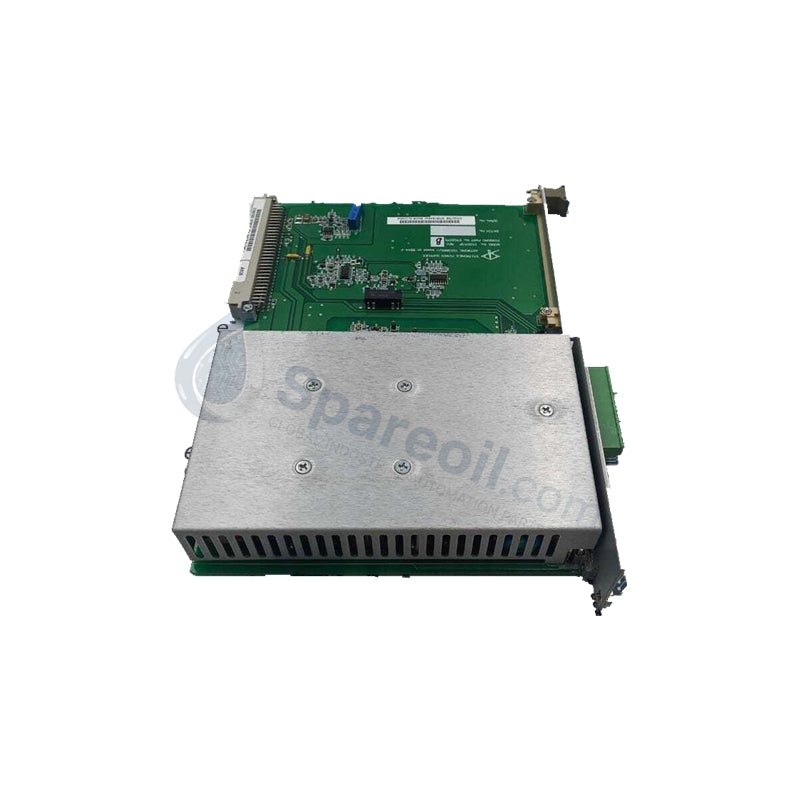

Módulo de alimentación de CC Foxboro E100T15F para áreas peligrosas

Configurado para la conversión de energía en topologías de control distribuido, el Foxboro E100T15F (Módulo de fuente de alimentación E100T15F) proporciona una ejecución física/eléctrica directa. El hardware acepta una entrada de línea de CA primaria inestable que oscila entre 95 y 265 VCA y la rectifica en un bloque de salida de 15 VCC regulado con precisión y bajo rizado. Operando con un techo de entrega de corriente continua de 100 A, el conjunto enruta el voltaje de excitación de bajo ruido directamente a través de backplanes de procesamiento, instrumentos de campo analógicos y redes digitales descendentes sin requerir elementos de aislamiento intermedios.

Especificaciones de hardware

Aislamiento canal a canal e interfaz de control de backplane DCS

La arquitectura interna establece una barrera galvánica continua desde los terminales de entrada hasta los de salida, manteniendo un riguroso aislamiento canal a canal desde las redes de campo primarias hasta las unidades de procesamiento del backplane. Este aislamiento estructural suprime los transitorios de conmutación de potencia de alta frecuencia, evitando la inserción de ruido en las líneas del protocolo de bucle HART de 4-20 mA vinculadas a los bucles de proceso críticos. La disposición del riel de 15 VCC regulado admite la arbitraje de carga equilibrada en todo el chasis, filtrando posibles interrupciones de voltaje de modo común que causan distorsión de la señal en las líneas de instrumentación cercanas o interrumpen las actualizaciones de comunicación entre los módulos de control distribuidos.

Preguntas frecuentes

P: ¿Cómo maneja la fuente de alimentación las fallas persistentes de sobrecorriente en el circuito derivado en el umbral máximo de 100 A?

R: El lazo de monitoreo interno del módulo rastrea los perfiles de carga de corriente en tiempo real. Cuando ocurre un cortocircuito de salida o una condición de sobrecarga que excede los 100 A, el hardware entra en un estado de reducción de sobrecorriente, disminuyendo el voltaje de salida hacia cero hasta que se resuelve el cortocircuito, evitando así daños térmicos a los transformadores internos.

P: ¿Se pueden cablear directamente varias fuentes de alimentación E100T15F en paralelo para construir una configuración redundante N+1?

R: El cableado directo en paralelo para la compartición activa de corriente requiere una lógica externa de diodo-ORing de alta potencia o un bloque de circuito de equilibrio de marshalling dedicado. Conectar terminales de salida en paralelo sin hardware de compartición de carga puede causar una disipación térmica interna desigual, reduciendo la vida útil de los componentes.

Guías de instalación en campo

• Puesta a tierra de blindaje y protocolo de unión de la carcasa: Conecte el perno de tierra interno directamente a la línea maestra del bus de tierra del instrumento de la planta utilizando conductores de cobre de baja impedancia (< 1 Ohm de resistencia). Asegúrese de que la carcasa metálica externa IP66 esté firmemente unida al acero estructural local para disipar las sobretensiones inductivas y mantener los parámetros de filtrado de ruido estructural.
• Calibres de cableado e integridad de la terminación: Todo el cableado de derivación de salida conectado al riel de 15 VCC debe utilizar conductores de calibre grueso certificados para transportar hasta 100 A sin violar los límites de expansión térmica. Apriete todos los terminales de compresión al límite de par especificado para evitar que los puntos de conexión de alta resistencia generen puntos calientes localizados.
• Entrada a área peligrosa y sellado de cables: Utilice únicamente prensaestopas NPT a prueba de explosiones y resistentes al fuego certificados al enrutar las líneas de entrada y salida a través de las paredes del marco IP66. Selle todos los orificios de entrada de conductos sin usar con tapones ciegos aprobados para áreas peligrosas para mantener la integridad de la carcasa contra la intrusión de humedad y la corrosión química.
