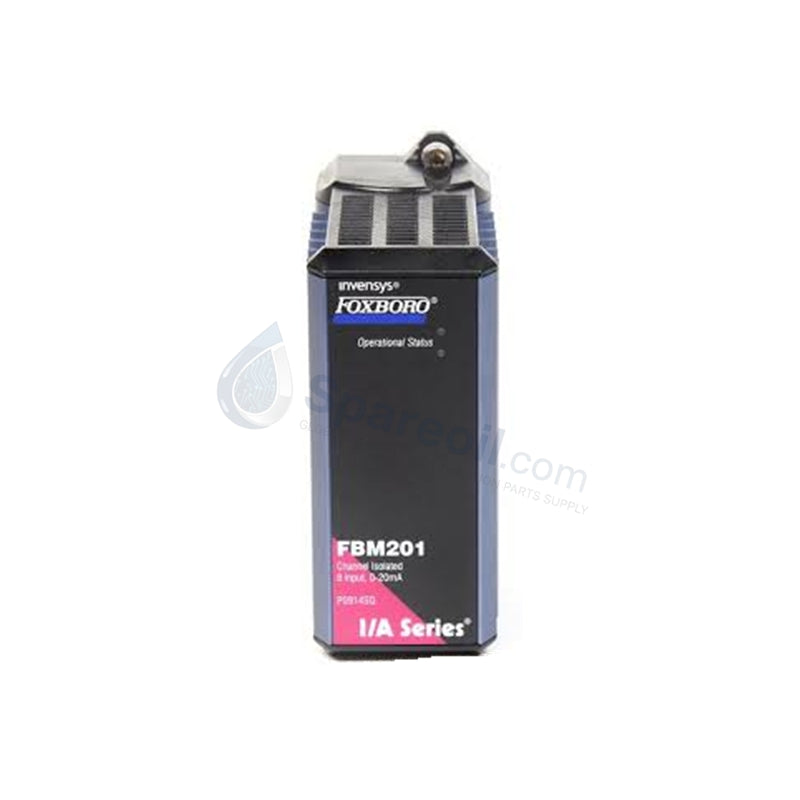

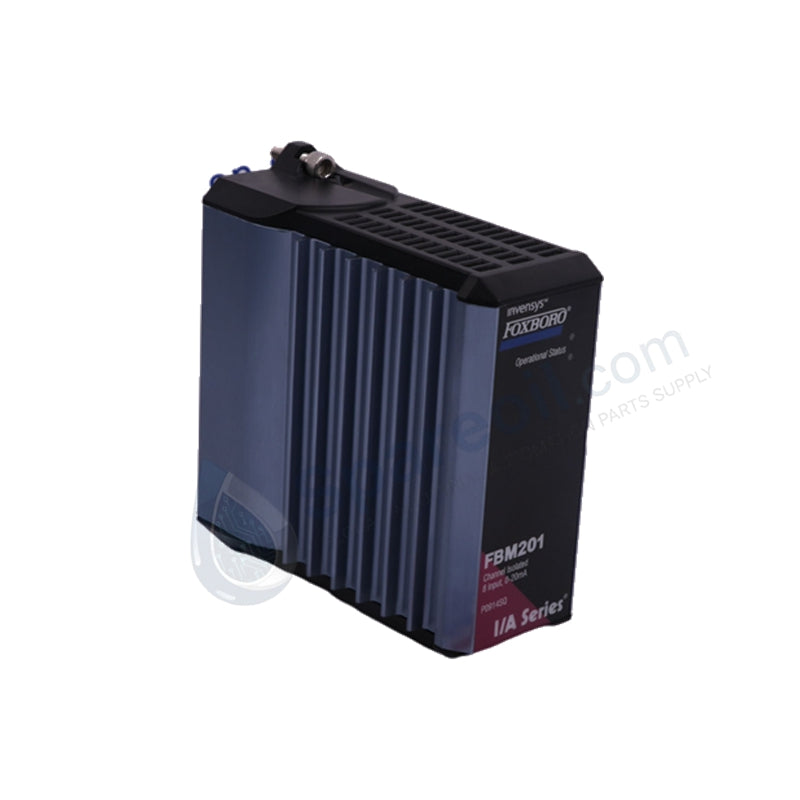

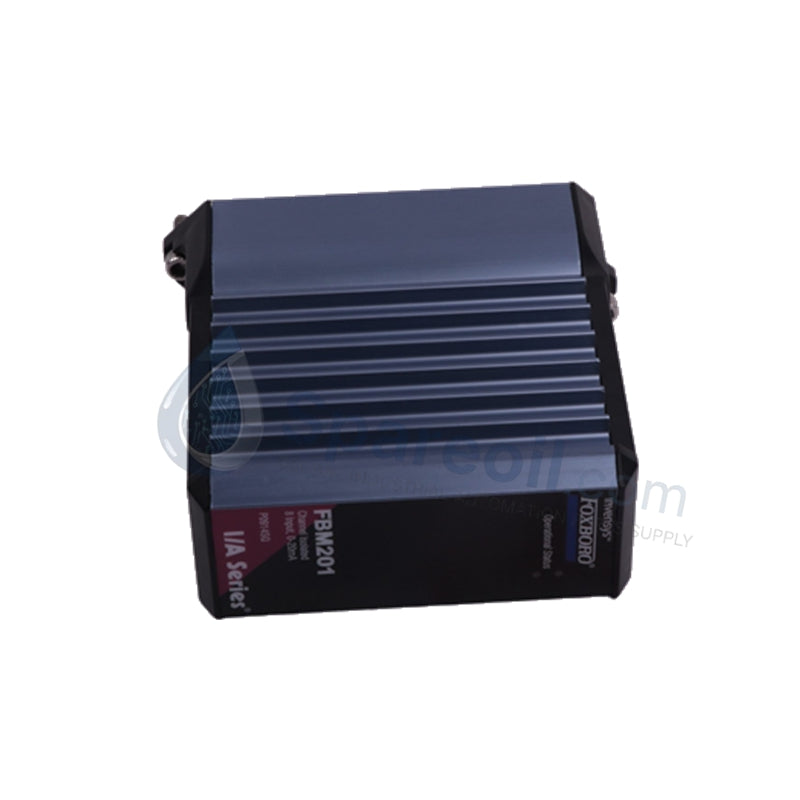

Módulo de interfaz de entrada analógica Foxboro FBM201 RH914SQ

El Foxboro FBM201 RH914SQ, también catalogado como el Módulo de interfaz de entrada analógica FBM201, funciona como un componente de hardware dedicado para la adquisición de señales analógicas multicanal dentro de las redes de subsistemas de E/S de la serie 200 de Foxboro. El módulo realiza conversiones de datos sigma-delta de alta precisión para bucles de sensores de campo y transfiere valores digitalizados a través de carriles de comunicación Fieldbus de módulo redundantes.

Especificaciones de hardware

Parámetro Especificación
Modelo FBM201 RH914SQ (Incluye variantes P0914SQ)
Marca Foxboro (por Schneider Electric)
Origen EE. UU.
Peso 0,284 kg (solo módulo)
Dimensiones 10,4 cm x 4,5 cm x 11,4 cm
Temperatura de funcionamiento -40 a +70 °C
Consumo de energía 7 W (máximo)
Canales de entrada 8 canales aislados e independientes
Rango de entrada 0 a 20 mA cc (variante FBM201 estándar)
Conversión de señal Conversión A/D sigma-delta de 16 bits por canal
Disipación de calor 3 W (máximo)
Humedad relativa 5 a 95 % (sin condensación)
Límites ambientales Entornos hostiles de clase G3; Altitud -300 a +12 000 m
Comunicación Fieldbus de módulo redundante de 2 Mbps

Aislamiento de canal a canal y procesamiento de E/S de proceso

El subconjunto FBM201 implementa un estricto aislamiento galvánico por canal, separando cada una de las 8 señales de entrada analógicas de todos los circuitos adyacentes y de la toma de tierra de referencia del sistema. Esto evita errores de bucle causados por voltajes de modo común y bucles de tierra dentro de las líneas de protocolo de bucle HART de 4-20 mA activas.

El procesador integrado ejecuta programas de aplicación de entrada analógica dedicados que gestionan el tiempo de conversión, los parámetros de configuración para los intervalos de integración y los límites de velocidad de cambio. La interfaz de comunicaciones de bus con los módulos de comunicación de bus de campo (FCM) o los procesadores de control de bus de campo (FCP) correspondientes a través de la interfaz de backplane de 2 Mbps, lo que permite actualizaciones rápidas de datos sin necesidad de calibración de software externa.

Preguntas frecuentes

P: ¿Se puede quitar el FBM201 de la placa base mientras el sistema de la serie 200 está encendido? R: Sí. El módulo cuenta con un diseño de hardware de intercambio en caliente. Se puede insertar o extraer de su placa base modular sin interrumpir la integridad de la comunicación del Fieldbus redundante de 2 Mbps o alterar los módulos activos adyacentes.

P: ¿El FBM201 proporciona alimentación de bucle para transmisores de campo de 2 hilos? R: El FBM201 en sí actúa como una interfaz de medición aislada. La distribución de la alimentación de bucle a los transmisores de campo alimentados interna o externamente se gestiona a través de los conjuntos de terminación (TA) complementarios asignados al marco de cableado de campo específico.

P: ¿Cuál es el propósito del tiempo de integración configurable en este módulo? R: El tiempo de integración permite a los convertidores sigma-delta rechazar el ruido de frecuencia de la línea eléctrica y la EMI transitoria. Los técnicos industriales pueden configurar estos parámetros para optimizar los niveles de rechazo para interferencias de fondo de 50 Hz o 60 Hz.

Directrices de instalación en campo

  • Acoplamiento y asentamiento de la placa base: Alinee el FBM201 con la ranura objetivo de la placa base modular. Empuje firmemente hasta que los pines del conector interno estén completamente asentados contra la cubierta del backplane. Apriete los sujetadores de retención integrales para evitar el desplazamiento accidental por vibración.
  • Blindaje ambiental y conexión a tierra: Para instalaciones dentro de entornos de clase G3, verifique que las puertas del gabinete permanezcan selladas y que el módulo esté montado en un riel de placa base correctamente conectado a tierra. Asegúrese de que todos los blindajes de los cables de campo estén conectados a la barra de tierra del gabinete en lugar del propio módulo.
  • Configuraciones de cableado a través de conjuntos de terminación: Dirija todas las conexiones de los sensores de campo a través de los conjuntos de terminación FBM201 autorizados. Mantenga caminos de cable separados para cables de señalización de bajo nivel de 0-20 mA y líneas de distribución eléctrica de CA de alto voltaje.
  • Espacios libres de refrigeración por convección: Asegúrese de que las vías de flujo de aire natural que rodean el chasis del módulo estén libres de obstrucciones. Mantenga los espacios libres del gabinete prescritos para garantizar que la disipación de calor no exceda el límite máximo de 3 W dentro de paneles de alta densidad.
