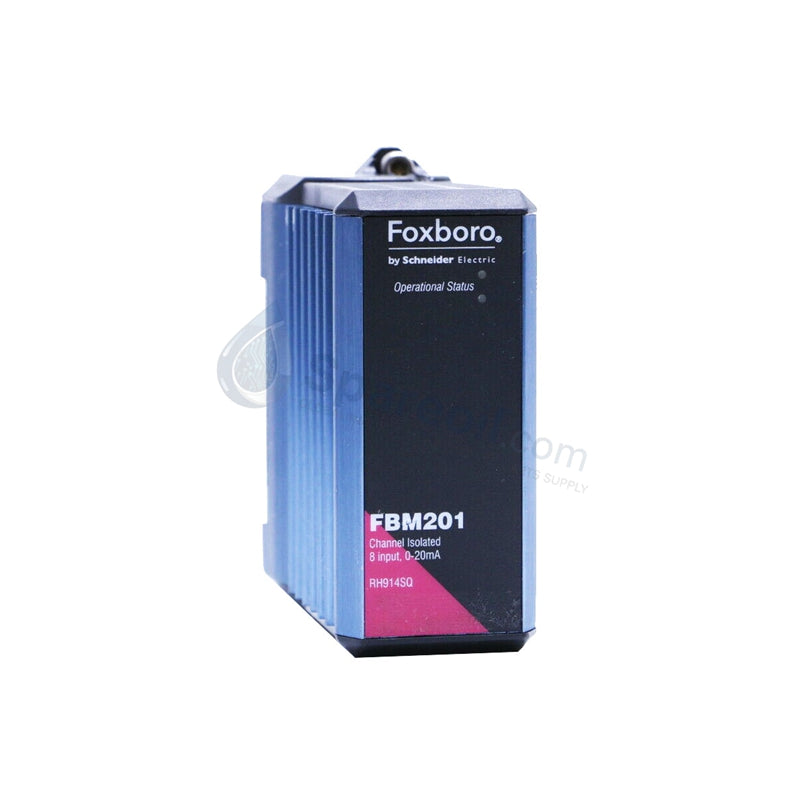

Módulo de entrada analógica FBM201 RH914SQ Foxboro

Módulo de entrada analógica FBM201 RH914SQ Foxboro | Existencias nuevas y originales

Disponibilidad: 10 Quedan en stock

Módulos de interfaz de entrada analógica Foxboro FBM201 RH914SQ El Foxboro FBM201 RH914SQ funciona como el módulo principal de interfaz...

Código: FBM201 RH914SQ

Manufacturer: Foxboro
Product No.: FBM201 RH914SQ
Product Type: Módulos de entrada analógica
Product Origin: USA
Payment:T/T, Western Union
Weight: 284g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Módulos de interfaz de entrada analógica Foxboro FBM201 RH914SQ

El Foxboro FBM201 RH914SQ funciona como el módulo principal de interfaz de entrada analógica FBM201 utilizado para ejecutar la adquisición de señales de sensores analógicos a través de las plataformas Foxboro I/A Series DCS. El hardware establece rutas de digitalización eléctrica para ocho canales de campo independientes que se comunican directamente con los procesadores de control asociados a través de un Fieldbus de módulo redundante de 2 Mbps.

Especificaciones de hardware

Parámetro	Especificación
Modelo	FBM201 RH914SQ
Marca	Foxboro
Origen	EE. UU.
Peso	0,284 kg
Dimensiones	10,4 cm x 4,5 cm x 11,4 cm
Temperatura de funcionamiento	-40 a +70 °C
Consumo de energía	7 W (máximo)
Tipo de módulo	Entrada analógica aislada
Número de canales	8
Resolución	Conversión sigma-delta de 16 bits
Precisión	+/-0,05 % del rango
Aislamiento	De canal a canal y de canal a tierra
Comunicación	Fieldbus redundante de 2 Mbps a controladores FCP
Fuente de alimentación	24 VCC a través del backplane
Disipación de calor	3 W (máximo)
Humedad relativa	5 a 95 % (sin condensación)
Código ambiental	Entornos Clase G3 (severos)

Aislamiento de canal a canal y conectividad DCS

El hardware implementa parámetros de aislamiento galvánico de canal a canal en los ocho circuitos de entrada para evitar que fallas en los bucles de tierra corrompan las señales del sensor. Los dispositivos de campo se integran a través de ensamblajes de terminación especializados que admiten arquitecturas de protocolo de bucle HART de 4-20 mA y transmisores alimentados internamente. Este módulo mantiene la integridad digital utilizando convertidores de datos sigma-delta individuales para cada bucle, ejecutando conversiones analógicas a digitales continuas sin requerir ajustes físicos ni procedimientos de calibración manual recurrentes.

Preguntas frecuentes

P: ¿El módulo requiere recalibración manual del software al reemplazar una unidad activa? R: No, la arquitectura elimina los requisitos de calibración para el módulo y el ensamblaje de terminación. Los coeficientes de fábrica internos manejan automáticamente los umbrales de precisión durante la inicialización en tiempo de ejecución.

P: ¿Cuál es el retraso máximo de conmutación o el comportamiento durante una falla de la ruta de Fieldbus? R: El módulo se comunica a través de un Fieldbus de módulo redundante de 2 Mbps. Si una ruta de comunicación experimenta atenuación de la señal o rotura física, la lógica interna cambia inmediatamente al canal secundario sin perder los bucles de datos de proceso activos.

P: ¿Se puede insertar este hardware en una placa base energizada dentro de un entorno Clase G3? R: Sí, la unidad admite instalación en caliente, lo que permite la conexión al backplane bajo tensión. El revestimiento conforme proporciona protección estructural pasiva contra elementos corrosivos en entornos hostiles Clase G3 durante el funcionamiento.

Pautas de instalación en campo

Enganche de la placa base: Coloque el FBM201 en el rack FBM estándar o en la placa base de montaje. Presione verticalmente hacia abajo hasta que los conectores del backplane encajen en su posición, asegurando los mecanismos de enganche integrados.
Conexión del conjunto de terminación: Utilice los conjuntos de terminación (TA) designados para vincular el cableado del sensor de campo al módulo. Asegúrese de que los enlaces de alimentación de bucle externos coincidan con el tipo de impedancia de entrada seleccionado (por ejemplo, restricciones de bucle de 0 a 20 mA CC frente a interfaces de voltaje).
Protocolos de puesta a tierra: Conecte todos los blindajes de los cables de instrumentación a un bus de tierra de sistema maestro dedicado de baja impedancia. Evite múltiples puntos de puesta a tierra en bucles individuales para preservar las especificaciones de aislamiento galvánico de canal a canal.
Separación de cables: Mantenga los cables de campo de baja señal separados de los cables de CA de alto voltaje dentro de los canales de enrutamiento del gabinete por al menos 30 cm para mitigar la posible diafonía inductiva de alta frecuencia.
