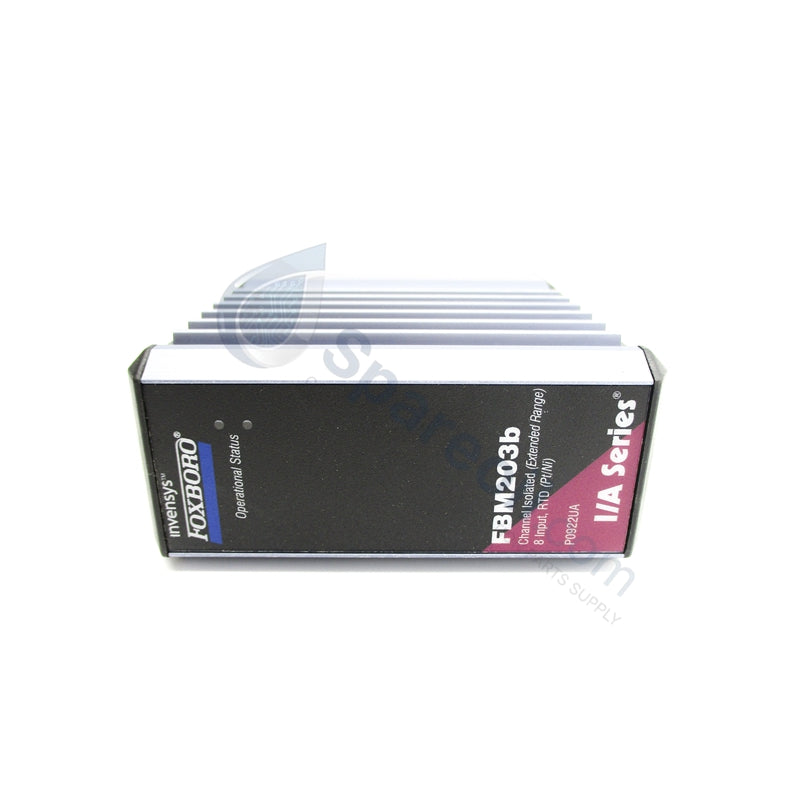

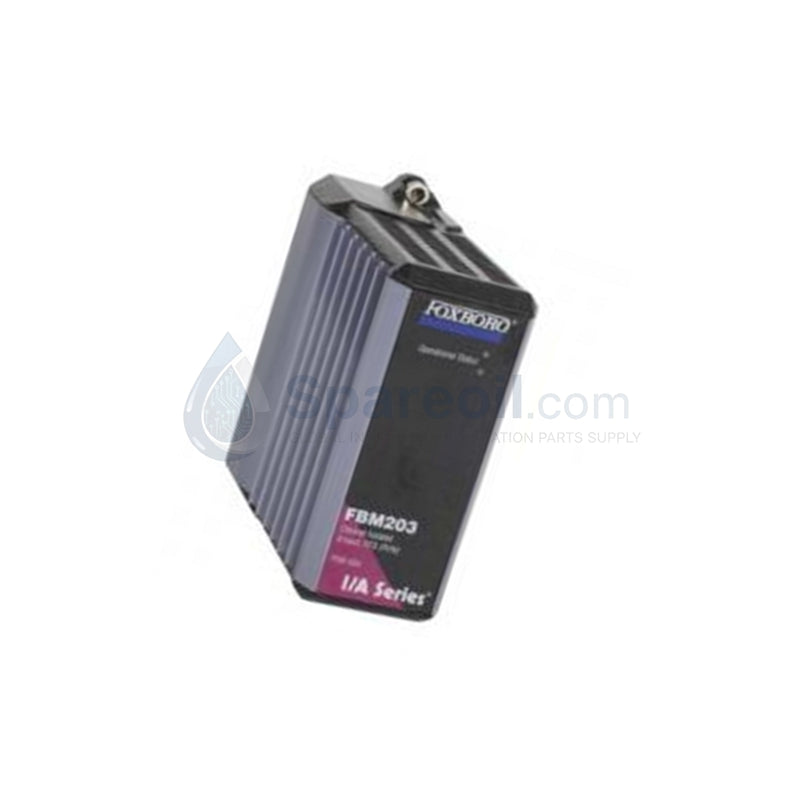

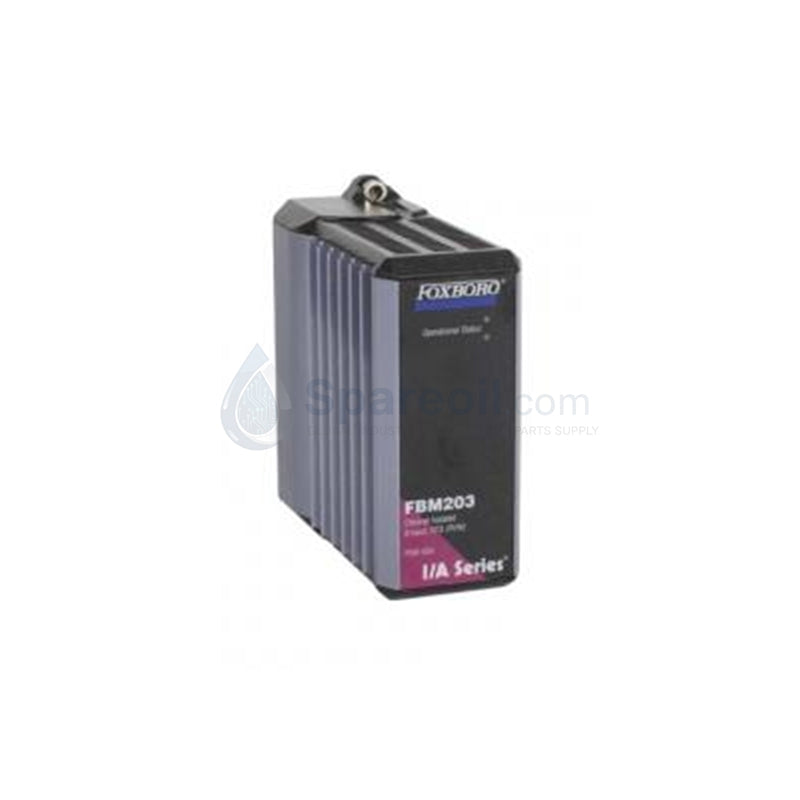

Módulo de entrada RTD Foxboro FBM203 P0914SV

El Foxboro FBM203 P0914SV, también catalogado como Módulo de entrada RTD FBM203, funciona como un componente de hardware dedicado para la adquisición de señales de temperatura dentro de los sistemas de control Foxboro I/A Series. El módulo se interconecta directamente con elementos de resistencia montados en campo, ejecutando un procesamiento analógico-digital preciso de las señales de ohm variables antes de transmitir los conjuntos de datos digitalizados a través de la red de backplane del sistema.

Especificaciones de hardware

Compensación de unión fría y procesamiento de señal RTD

El FBM203 incorpora una matriz de medición dedicada que ejecuta algoritmos de filtrado analógico y linealización controlados por hardware para curvas de resistencia no lineales. Si bien el módulo evalúa directamente elementos de platino, níquel y cobre de baja impedancia en un espectro de 0 a 320 ohmios, su arquitectura se basa en el aislamiento galvánico de canal a canal para evitar bucles de tierra y la deriva de la medición térmica.

Para configuraciones RTD de 3 hilos, los circuitos de compensación internos miden y cancelan continuamente las variaciones de la resistencia del cable conductor en el lado de campo. La adquisición de señales es impulsada por planos de conversión de alta resolución localizados que eliminan la necesidad de calibración manual en campo al tiempo que refuerzan la inmunidad sistémica al ruido contra los campos de interferencia EMI/RFI.

Preguntas frecuentes

P: ¿Se puede reemplazar el FBM203 P0914SV mientras la placa base está encendida? R: Sí. El módulo cuenta con un diseño de capa física de intercambio en caliente. Se puede extraer o insertar en la ranura de la placa base FBM estándar durante el funcionamiento activo sin causar pérdidas de datos en las ranuras adyacentes ni generar ruido de comunicación transitorio en el Fieldbus redundante de 2 Mbps.

P: ¿Cómo maneja el módulo un cable conductor roto en un sensor RTD de 3 hilos? R: Los diagnósticos internos monitorean continuamente la continuidad eléctrica de cada bucle de entrada. Un circuito abierto o un cable conductor roto activa un estado de validación de falla de hardware, que marca el registro de configuración del canal afectado como inválido y pasa un estado de error de escala ascendente o descendente al procesador de control del host.

P: ¿Se requiere alimentación externa para excitar los sensores RTD montados en campo? R: No. El FBM203 suministra una señal de excitación de corriente constante regulada de bajo nivel directamente a través de los enlaces de los terminales del canal. Esta corriente de medición está diseñada para minimizar los errores de auto-calentamiento del sensor mientras mantiene una relación señal/ruido óptima en todo el rango de 0 a 320 ohmios.

Pautas de instalación en campo

• Alineación y bloqueo de la placa base: Asegúrese de que las guías de la tarjeta se alineen correctamente con el canal de la placa base modular activa. Deslice el FBM203 firmemente hasta que los pines físicos liberen la cubierta trasera, luego apriete completamente los tornillos de retención mecánicos integrados para mantener un contacto eléctrico sólido bajo vibración.
• Restricciones de resistencia del cable conductor: Para instalaciones RTD de 3 hilos, use cables de campo con calibre y longitud de cable coincidentes. La resistencia desequilibrada del cable entre las patas de la señal puede introducir un error de desplazamiento que degrada la precisión de los circuitos de compensación de cable conductor incorporados.
• Conexión a tierra del blindaje y enrutamiento de cables: Termine el blindaje trenzado exterior de todos los cables de campo RTD en la barra de tierra del gabinete designada. No termine los cables de blindaje en ambos extremos para asegurar que las corrientes de modo común parásitas no introduzcan una desviación en la medición térmica.
• Mantenimiento térmico ambiental: Monte el conjunto dentro de un gabinete eléctrico sellado. Mantenga al menos 50 mm de espacio libre convectivo sin obstáculos por encima y por debajo de la fila de la placa base para garantizar una disipación de calor óptima en el rango de temperatura de funcionamiento de -40 a +85 °C.
