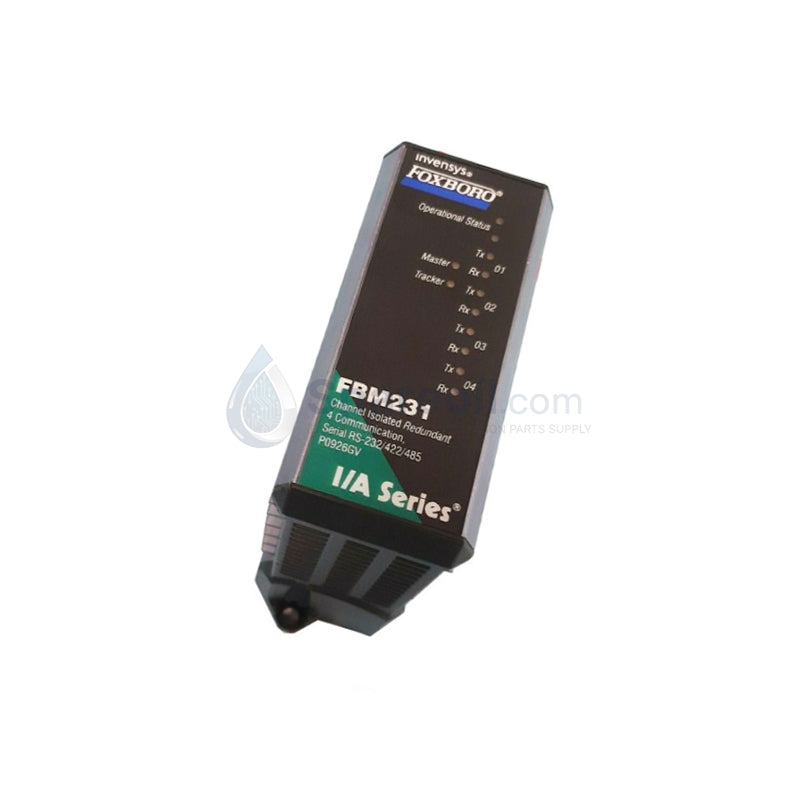

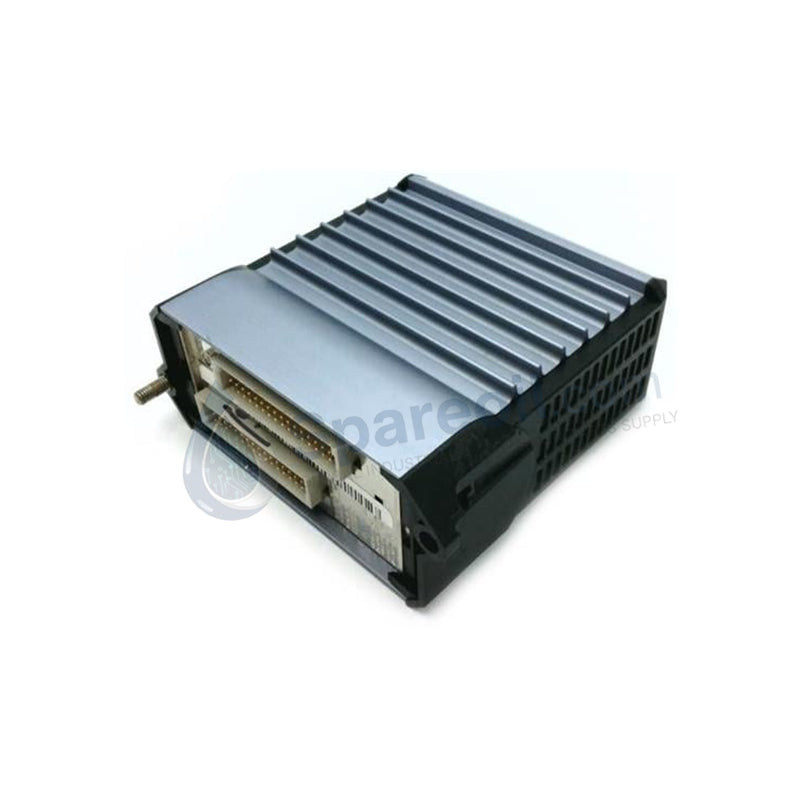

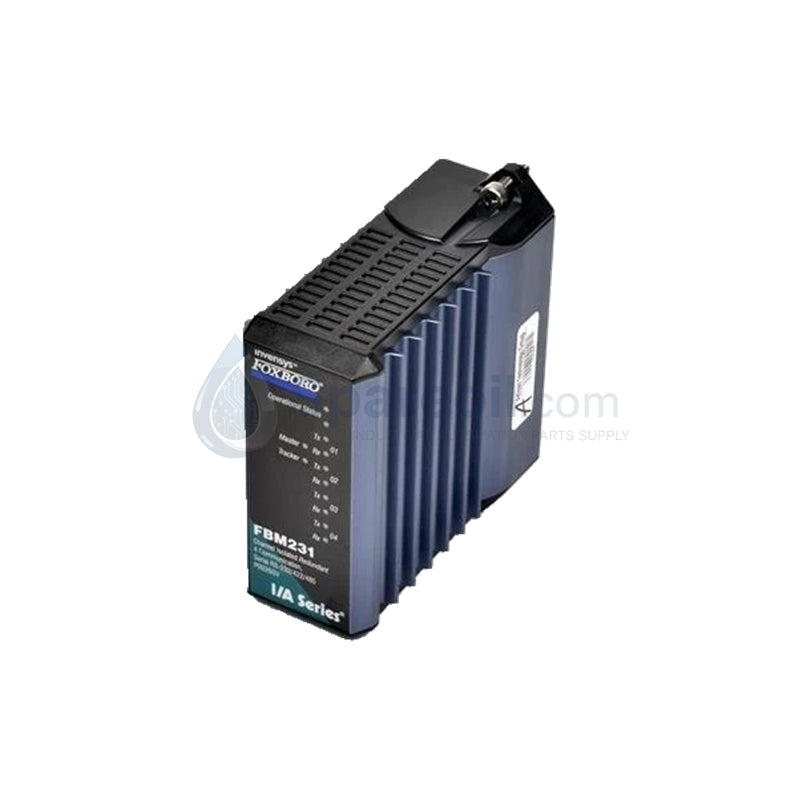

Módulo Integrador de Sistema de Dispositivo de Campo Foxboro FBM231 P0926GV

El Foxboro FBM231 P0926GV, también catalogado como el Módulo Integrador de Sistema de Dispositivo de Campo FBM231, funciona como un componente de hardware dedicado para el procesamiento de redes seriales multicanal y la traducción de protocolos dentro de las redes de infraestructura Foxboro Serie 200. El módulo establece conectividad de subred entre componentes de campo inteligentes y el sistema de control anfitrión a través de buses de comunicación redundantes de alta velocidad.

Especificaciones de Hardware

Parámetro	Especificación
Modelo	FBM231 P0926GV (PSS 31H-2Z31)
Marca	Foxboro (por Schneider Electric)
Origen	EE. UU.
Peso	0.284 kg (0.75 lbs)
Dimensiones	10.4 cm x 4.5 cm x 11.4 cm
Temperatura de funcionamiento	-20 a +70 grados C
Consumo de energía	7 W (máximo) por módulo
Rango de voltaje de entrada	24 VCC (+5%, -10%, entradas redundantes)
Configuración de interfaz	Cuatro puertos de comunicación E/S serial
Modos de capa física	RS-232, RS-422 o RS-485
Capacidad de dispositivos	4 enlaces directos RS-232/422 o hasta 64 dispositivos RS-485 (16 por puerto)
Montaje	Placa base modular (carril DIN horizontal/vertical o rack de 19 pulgadas)

Arquitectura de Bus Serie e Integración de Red

El FBM231 incorpora cuatro canales serie eléctricos configurables para las especificaciones de señalización RS-232, RS-422 o RS-485. Cada interfaz física opera como un puerto lógico dual configurado para mantener la ejecución concurrente de datos con instrumentos de campo de doble puerto, eliminando puntos únicos de fallo del bus.

El hardware convierte las transmisiones asíncronas de bytes serie sin procesar de redes externas en registros de datos estándar, enrutándolos a través del plano posterior interno del bus de campo del módulo redundante de 2 Mbps. Esta capa de interfaz admite la segregación de flujos de datos industriales, asegurando que el tráfico de bus de campo de bajo nivel mantenga tiempos de procesamiento estables incluso cuando se ejecuta junto con sectores de organización de protocolo de bucle HART de 4-20 mA paralelos.

Preguntas Frecuentes

P: ¿Se puede reemplazar el FBM231 mientras la placa base del sistema permanece encendida? R: Sí. El módulo presenta un diseño físico de conexión en caliente (hot-swappable). Puede extraerse o insertarse en una ranura de placa base modular activa sin degradar los ciclos de transferencia de datos en los módulos de comunicación adyacentes o desestabilizar el bus de sistema HDLC redundante de 2 Mbps.

P: ¿Cuál es la capacidad máxima de nodos admitida en una configuración multi-drop RS-485? R: El módulo admite hasta 16 dispositivos de campo de doble puerto por interfaz serie, lo que permite una expansión máxima del sistema de 64 dispositivos de campo distribuidos a través de los cuatro buses RS-485 independientes.

P: ¿Cómo se protege la lógica del hardware si una línea de datos serie sufre un pico de voltaje externo? R: Cada canal serie está estructuralmente aislado de los planos lógicos internos del módulo. Esta separación galvánica evita que las sobrecargas eléctricas, las sobretensiones transitorias y los cambios de potencial de tierra en el lado del campo migren a los componentes de procesamiento principales.

Pautas de Instalación en Campo

Acoplamiento de la placa base y alineación de montaje: Deslice el FBM231 en las guías de ranura designadas en la placa base modular. Empuje firmemente hasta que el conector trasero se bloquee. Apriete completamente los sujetadores de retención integrados para mantener una conexión a tierra sólida y evitar el traqueteo de contacto inducido por la vibración.
Gestión de cables del conjunto de terminación: Conecte las líneas serie de campo al conjunto de terminación (TA) correspondiente. El TA se adapta a carriles DIN estándar de 32 mm o 35 mm mediante un pie de montaje combinado; asegúrese de que el carril esté unido a la matriz de tierra de la caja.
Requisitos de terminación de línea para RS-485: Para estructuras de bus RS-485 que abarcan largas distancias físicas, instale resistores terminales adecuados en el último nodo del cable para suprimir las reflexiones de la señal y mantener una velocidad de comunicación confiable.
Segregación del enrutamiento de cables: Enrute las líneas de la interfaz serie a través de bandejas de cables separadas, aisladas de las líneas de motor de CA de alto voltaje, cargas inductivas de conmutación y líneas de distribución de energía pesadas para evitar la inyección de ruido electromagnético en las rutas de comunicación.
