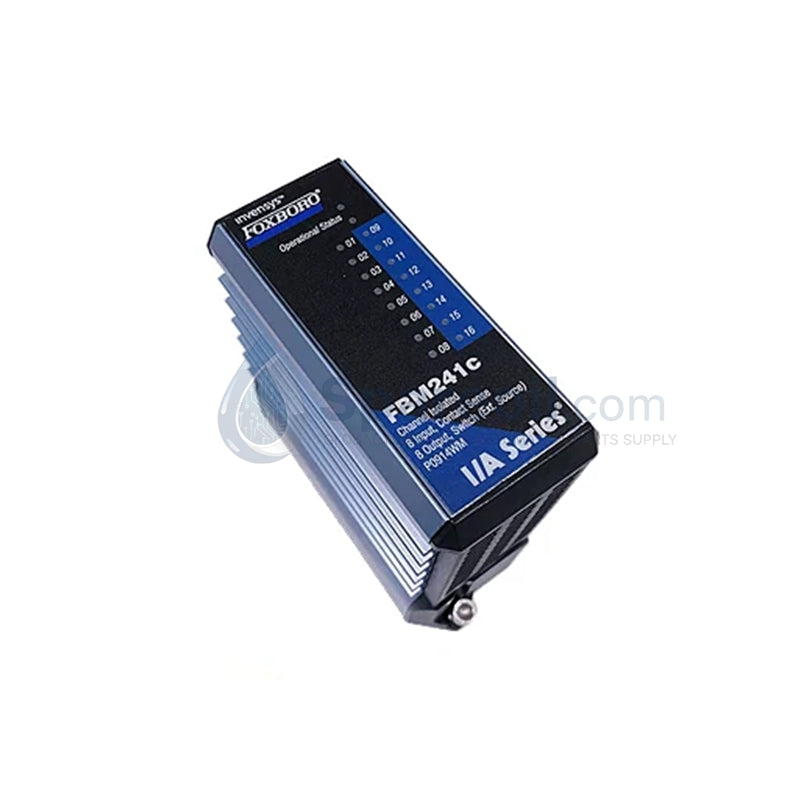

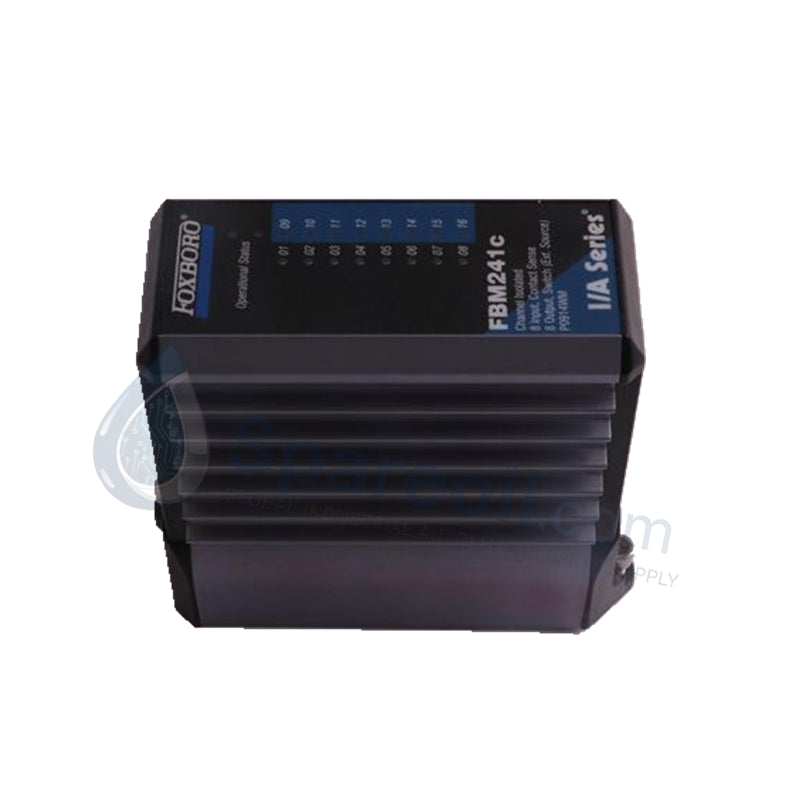

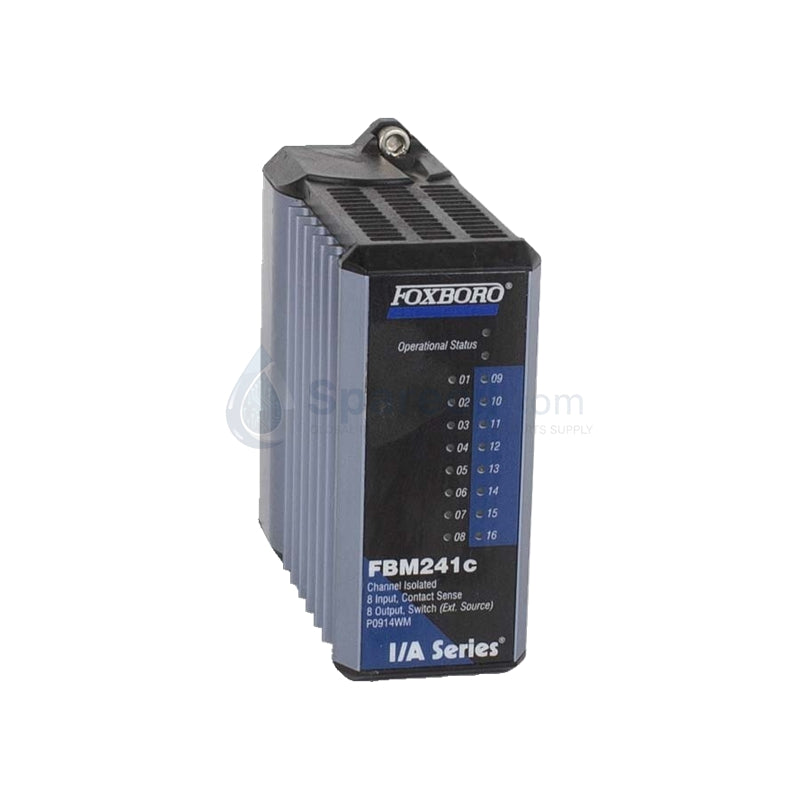

Módulo de E/S de Lógica Discreta Foxboro FBM241C P0914WM

El Foxboro FBM241C P0914WM, también catalogado como Módulo de E/S de Lógica Discreta FBM241C, funciona como un componente de hardware dedicado para el enrutamiento de señales físicas y el monitoreo del estado de contacto dentro de las arquitecturas de red Foxboro I/A Series. El módulo se interconecta directamente con las vías de voltaje del lado del campo para traducir señales de estado de alta densidad en registros lógicos compatibles con el sistema a través del plano de la placa posterior activa.

Especificaciones de Hardware

Aislamiento de canal a canal e integración de procesos

El FBM241C implementa parámetros de aislamiento dedicados de canal a canal para evitar que la diafonía estructural y las corrientes de bucle de tierra migren entre diferentes ejecuciones de campo. Debido a que esta variante específica se caracteriza por una capa de interfaz física sin protección y sin fusibles, se basa estrictamente en subcomponentes galvánicos para desacoplar los circuitos de detección externos de 15-60 VCC del núcleo de procesamiento interno.

El enrutamiento de traza a bordo distribuye señales lógicas discretas digitalizadas a través de una infraestructura de bus de campo de módulo redundante de 2 Mbps. Este diseño de placa posterior permite que las transiciones de estado simultáneas se compilen y se comuniquen a la estación de control del host sin inducir sesgo de transmisión o degradación de la señal en áreas de proceso con mucho ruido donde las líneas de protocolo de bucle HART de 4-20 mA están ubicadas en el mismo lugar.

Preguntas frecuentes

P: ¿La falta de fusibles internos en el FBM241C afecta el rendimiento de intercambio en caliente? R: No. Los mecanismos de instalación intercambiables en caliente siguen siendo totalmente compatibles con las placas base FBM estándar. Sin embargo, dado que el circuito interno no tiene fusibles, se debe cablear una protección externa en línea en los bucles del lado del campo para evitar que las fallas de sobrecorriente dañen permanentemente los contactos de la placa base durante una acción de intercambio en caliente.

P: ¿Cuáles son las consecuencias de aplicar voltajes fuera de la especificación de 15-60 VCC a las entradas de contacto? R: Los niveles de entrada que caen por debajo de 15 VCC no activarán el umbral lógico, generando una lectura incorrecta de falso negativo de estado apagado. Los voltajes que exceden el límite térmico de 60 VCC degradarán los canales de entrada sin protección, lo que provocará una falla permanente por cortocircuito.

P: ¿Cómo se gestiona la comunicación de la placa posterior durante una falla de la ruta del bus de campo? R: El módulo mantiene un sondeo continuo del estado a través de rutas de bus de campo redundantes de dos canales de 2 Mbps. Si se produce una interrupción de hardware en el trazo primario, la lógica de capa física interna inicia una transición sin interrupciones a la línea de comunicación secundaria dentro de límites de reloj deterministas.

Pautas de instalación en campo

• Retención y par de la placa base: Guíe el FBM241C a lo largo de los rieles de alineación de la ranura de la placa base modular hasta que los pines de la placa posterior encajen completamente. Apriete los tornillos de retención del módulo para asegurar una continuidad de tierra ininterrumpida a través de la pista del chasis de la placa posterior.
• Protección externa contra sobrecorriente: Instale fusibles o disyuntores externos clasificados con precisión para la carga de campo conectada. Este módulo no incorpora conjuntos de fusibles internos, lo que significa que se requiere una regulación de corriente externa para proteger las trazas de cobre internas de cortocircuitos de campo externos.
• Regulaciones de conexión a tierra del blindaje: Termine todos los blindajes de los cables de cableado de campo en la barra de tierra del gabinete de control dedicado. Mantenga un seguimiento de los cables de drenaje punto a punto; no enrolle ni conecte las líneas de blindaje directamente a los bloques de terminales del módulo para evitar introducir ruido inductivo parásito.
• Zonas de disipación térmica: Verifique que las vías de aire convectivo natural dentro del gabinete permanezcan despejadas. Mantenga una distancia perimetral mínima de 50 mm alrededor del marco de la placa base para evitar que las temperaturas internas del gabinete eleven la carcasa del módulo más allá del umbral operativo de +70 grados C.
