Hoja de datos y manual técnico de la serie I/A de Foxboro P0914YZ FCM2

Hoja de datos y manual técnico de la serie I/A de Foxboro P0914YZ FCM2F2

Disponibilidad: 10 Quedan en stock

Extensor Fieldbus Foxboro FCM2F2 P0914YZ El Foxboro FCM2F2, también catalogado como Extensor de Fieldbus de Fibra Óptica P0914YZ, funciona como...

Código: FCM2F2 P0914YZ

Manufacturer: Foxboro
Product No.: FCM2F2 P0914YZ
Product Type: Extensores de bus de campo, módulos de comunicación
Product Origin: USA
Payment:T/T, Western Union
Weight: 284g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

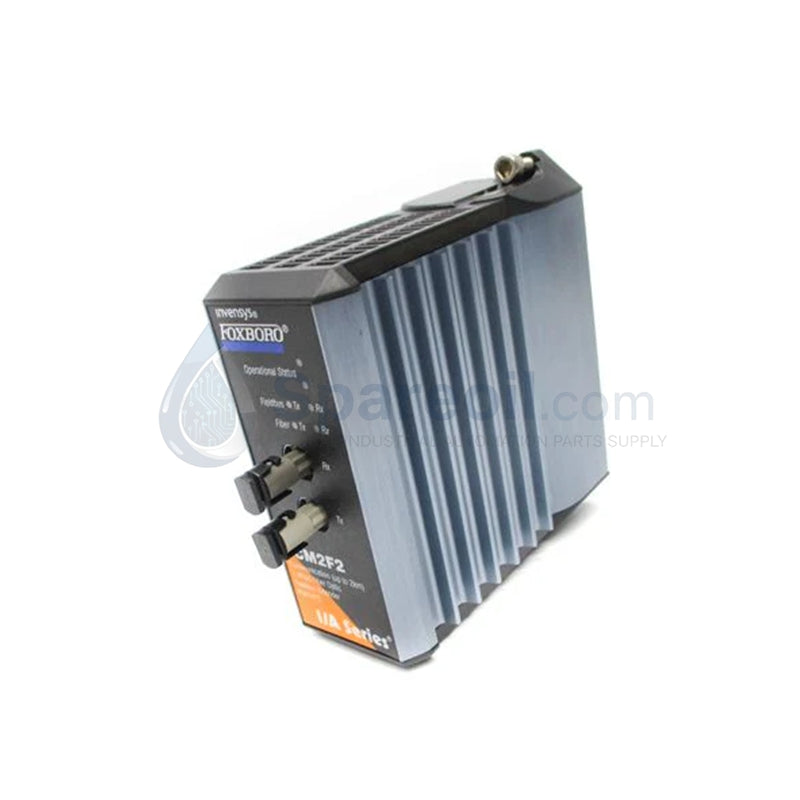

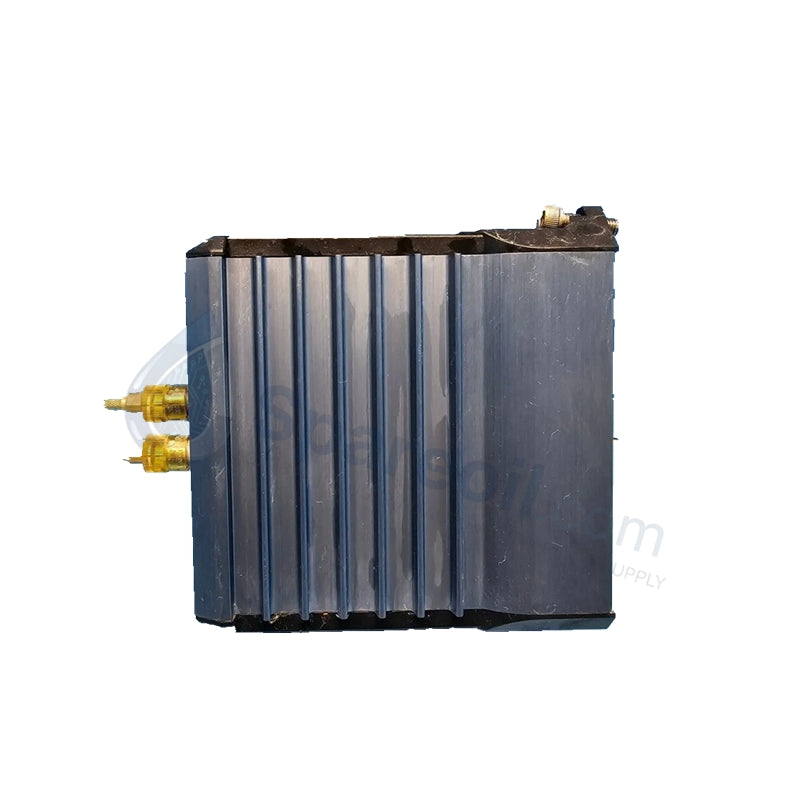

Extensor Fieldbus Foxboro FCM2F2 P0914YZ

El Foxboro FCM2F2, también catalogado como Extensor de Fieldbus de Fibra Óptica P0914YZ, funciona como un componente de hardware dedicado para convertir señales eléctricas de fieldbus en señales ópticas dentro de las redes de sistemas de control distribuido Foxboro I/A Series. Configurado para interactuar directamente con módulos de Fieldbus de la Serie 200, el dispositivo ejecuta la transmisión de datos a distancias de hasta 2 kilómetros a través de medios de fibra multimodo.

Especificaciones de Hardware

Parámetro	Especificación
Modelo	FCM2F2 (P0914YZ)
Marca	Foxboro
Origen	EE. UU.
Peso	284 g (Solo el módulo), 2.7 kg (Base del paquete de envío)
Dimensiones	102 x 45 x 104 mm
Temperatura de Funcionamiento	-20 a +70 °C
Consumo de Energía	5 W máximo
Velocidad de Transmisión	2 Mbps (protocolo Fieldbus HDLC)
Requisitos de Energía	24 VCC (+5%, -10%)
Tipo de Fibra	Fibra de vidrio multimodo de índice gradual (núcleo de 62.5 um / revestimiento de 125 um, 0.275 NA)
Distancia Máxima	2 km por segmento de fibra
Conectores	Conectores de fibra tipo ST
Temperatura de Almacenamiento	-40 a +70 °C
Humedad	5% a 95% sin condensación
Vibración	0.05 g rms (aleatoria), 5 a 500 Hz
Choque	15 g, 20 ms semisinusoidal
Clasificación de Contaminación	Clase G3 (Severa) según ISA S71.04

Matriz de Instrumentación de Control de Procesos y DCS

El módulo utiliza vías de conversión óptica para establecer un aislamiento galvánico completo entre nodos de placa base FBM distantes. Al cambiar la transmisión de la señal de medios de cobre a una arquitectura de fibra de vidrio multimodo de índice gradual, neutraliza las diferencias de voltaje de modo común y elimina las corrientes de bucle de tierra en tramos largos de cable. El presupuesto del enlace óptico admite una pérdida de señal permitida de 1 dB/km a una longitud de onda de 1300 nm y 3.6 dB/km a una longitud de onda de 850 nm, manteniendo el equilibrio de línea del protocolo Fieldbus HDLC de 2 Mbps y la supresión de diafonía sin necesidad de hardware Balun externo.

Preguntas Frecuentes

P: ¿El FCM2F2 admite el intercambio en caliente (hot-swap) cuando se instala en un par redundante?

R: Sí. En una configuración redundante donde dos módulos FCM2F2 están montados en una placa base compatible de la Serie 200, un módulo individual puede ser intercambiado en caliente sin interrumpir el tráfico fieldbus activo de 2 Mbps. El módulo secundario mantiene la unidad de línea óptica continua durante toda la duración del intercambio.

P: ¿Qué indica una pérdida de señal óptica o una falla de hardware del transceptor en la placa frontal del módulo?

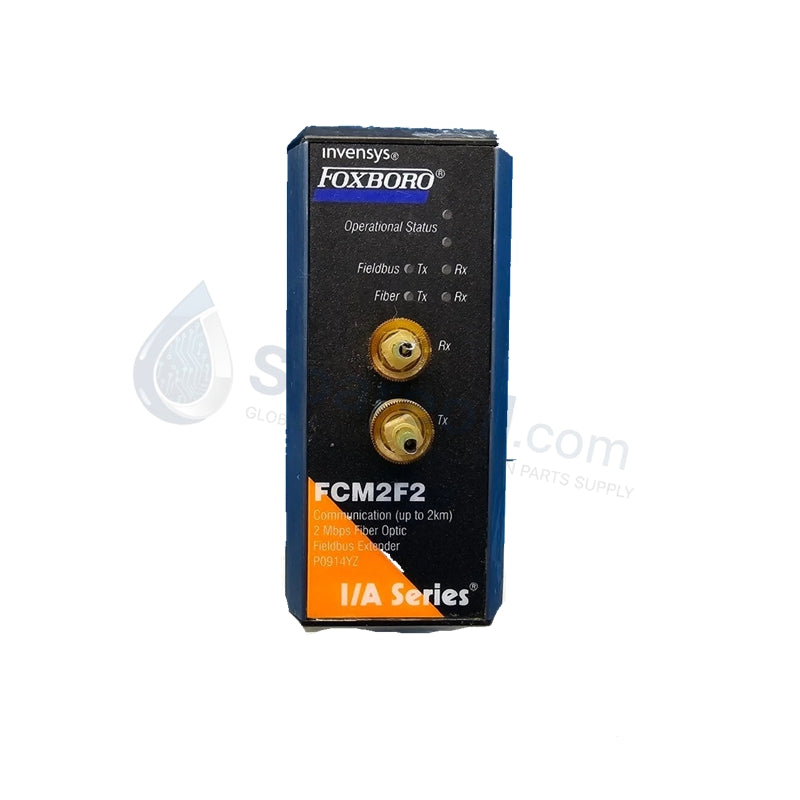

R: El tráfico en tiempo real, la direccionalidad y el estado de diagnóstico interno son monitoreados por indicadores LED integrados en el panel frontal. Una pérdida de señal o una falla de sincronización de protocolo hace que la línea de estado específica caiga, lo que provoca que el controlador de la Serie I/A genere una alerta del sistema mientras el módulo redundante toma el control de la ruta de comunicación.

Directrices de Instalación en Campo

Montaje y Orientación de la Placa Base: Inserte el módulo FCM2F2 en su ranura designada en una placa base FBM estándar de la Serie 200. Verifique que los mecanismos de doble enganche se acoplen completamente con el riel DIN o el conjunto del bastidor para mantener la estabilidad física durante la vibración.
Enrutamiento del Cable de Fibra Óptica: Termine los tramos de fibra utilizando conectores tipo ST estándar. Limpie todas las caras de la fibra óptica con alcohol isopropílico de grado industrial antes de la inserción. Asegúrese de que se mantenga el radio de curvatura mínimo del cable de fibra óptica de acuerdo con las directrices del fabricante del cable para evitar pérdidas de señal por microcurvatura.
Separación de Ruta Redundante: Para configuraciones redundantes, enrute los cables de fibra óptica primarios y secundarios a través de conductos físicos o bandejas de cables separadas. Esta separación geográfica protege la infraestructura del fieldbus contra daños mecánicos concurrentes o riesgos térmicos localizados.
Restricciones Ambientales: Asegúrese de que el gabinete de montaje cumpla con los parámetros de ambiente hostil de Clase G3 si hay contaminación atmosférica local, y verifique que el flujo de aire pasivo mantenga las temperaturas dentro de los límites operativos de -20 a +70 °C.
