Módulo de entrada de termopar de 8 canales Foxboro FBM202 serie I/A

Módulo de entrada de termopar de 8 canales Foxboro FBM202 serie I/A

Disponibilidad: 10 Quedan en stock

Módulo de entrada de termopar Foxboro F3-FBM202 FBM202 El Foxboro F3-FBM202, también catalogado como Módulo de entrada de termopar FBM202,...

Código: FBM202

Manufacturer: Foxboro
Product No.: FBM202
Product Type: Módulos de Entrada Analógica
Product Origin: USA
Payment:T/T, Western Union
Weight: 350g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

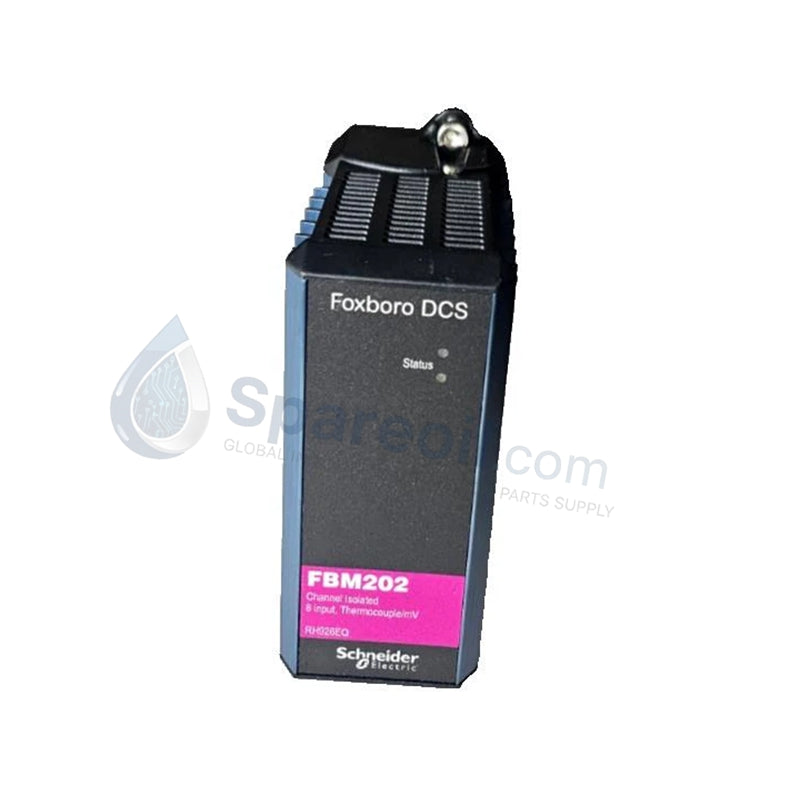

Módulo de entrada de termopar Foxboro F3-FBM202 FBM202

El Foxboro F3-FBM202, también catalogado como Módulo de entrada de termopar FBM202, funciona como un componente de hardware dedicado para la medición directa de temperatura y la digitalización de señales dentro de las plataformas Foxboro I/A Series y Foxboro Evo.

Especificaciones de hardware

Parámetro	Especificación
Modelo	FBM202
Marca	Foxboro
Origen	EE. UU.
Peso	0,35 kg
Dimensiones	45 x 105 x 115 mm
Temperatura de funcionamiento	-40 a +70 grados C
Consumo de energía	7 W (Típico)
Canales de entrada	8 canales aislados e independientes
Señales de entrada	Termopares y entradas de milivoltios (mV)
Precisión de la medición	+/-0,1% del rango (Típica)
Resolución	Conversión A/D de 16 bits
Aislamiento	Aislamiento completo de canal a canal y de canal a sistema
Protección del gabinete	Clasificación IP65 con recubrimiento conformado G3
Entrada de energía	Soporte de entrada redundante de 24 VCC

Compensación de unión fría y aislamiento de canal a canal

El módulo proporciona aislamiento galvánico de canal a canal en los 8 circuitos de entrada para suprimir el ruido de modo común y eliminar la interferencia de bucle de tierra en las señales de campo de nivel de milivoltios. Cuando se acopla con un conjunto de terminación de campo equipado con una Referencia de Unión Fría (CJR), los algoritmos de firmware internos ejecutan automáticamente la compensación de unión fría (CJC) y la linealización no lineal del termopar. Este procesamiento mantiene una conversión de señal analógica a digital precisa de 16 bits a pesar de las fluctuaciones ambientales extremas sin requerir transmisores intermedios de 4-20 mA o hardware de acondicionamiento externo.

Preguntas frecuentes

P: ¿El FBM202 requiere una Referencia de Unión Fría (CJR) externa para el procesamiento del termopar?

R: El módulo ejecuta la compensación de unión fría automáticamente cuando se conecta a un conjunto de terminación de campo compatible que incorpora un elemento sensor CJR integrado.

P: ¿Qué nivel de aislamiento eléctrico proporciona el FBM202 entre los canales de entrada individuales?

R: El módulo cuenta con un aislamiento galvánico completo entre los canales individuales, así como entre el circuito de entrada del lado del campo y la lógica de la placa base del sistema interno.

P: ¿Es el FBM202 capaz de operar en configuraciones de hardware redundantes?

R: Sí, dos módulos FBM202 se pueden configurar como un par redundante en las placas base estándar de la serie I/A para permitir la protección de conmutación por error automática sin interrumpir la transferencia de datos térmicos.

Directrices de instalación en campo

Coloque el módulo directamente en su ranura designada en la placa base o el bastidor de la serie I/A, asegurándose de que los pestillos de retención encajen firmemente para establecer una conexión de bus de placa base confiable. Asegúrese de que el gabinete de campo mantenga un nivel de protección de ingreso IP65 y que las temperaturas ambientales se mantengan dentro del rango de funcionamiento nominal de -40 a +70 grados C.

Conecte todos los pares de señales de termopar y milivoltios al conjunto de terminación de campo correspondiente utilizando un cable de extensión dedicado. Dirija el cableado de termopar de bajo voltaje lejos de los cables de CA de alto voltaje y los conductos de accionamiento de conmutación para evitar la inducción de ruido electromagnético. Conecte a tierra los blindajes de los cables en un solo punto de barra de tierra en el bastidor del gabinete para preservar la integridad de la señal de 16 bits en los 8 canales.
