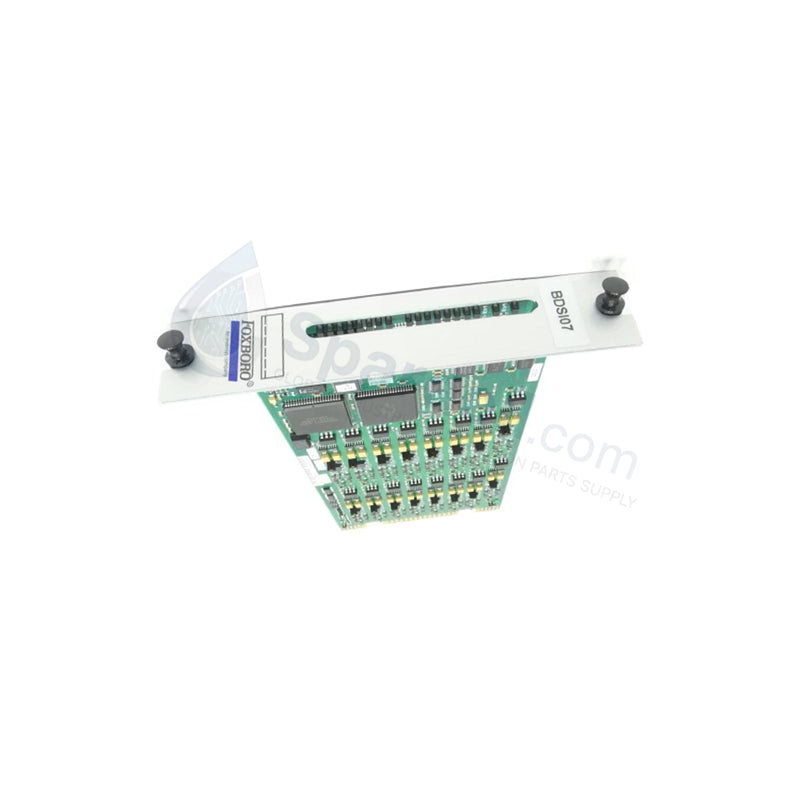

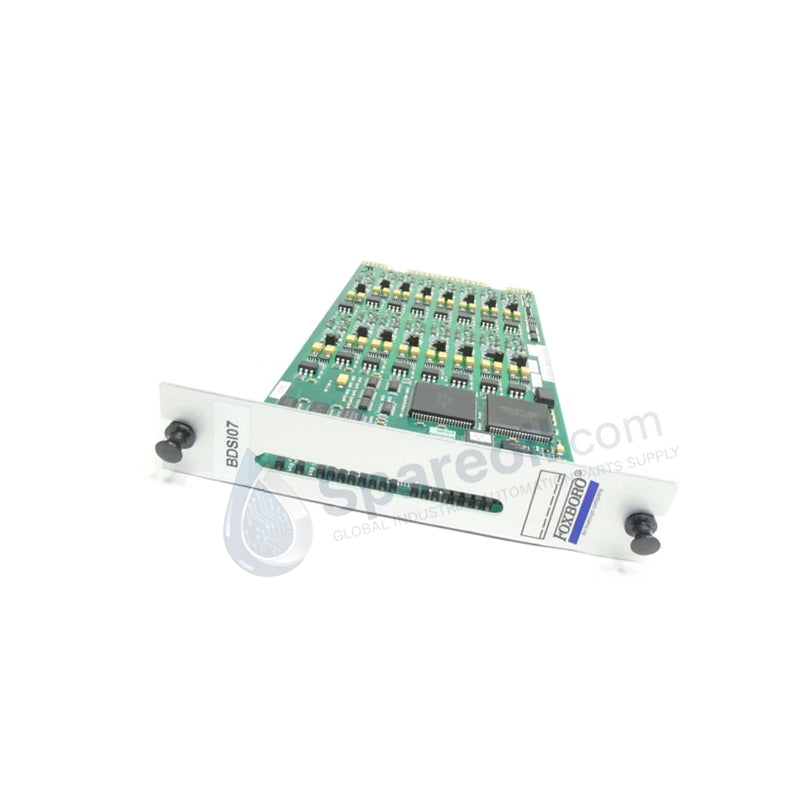

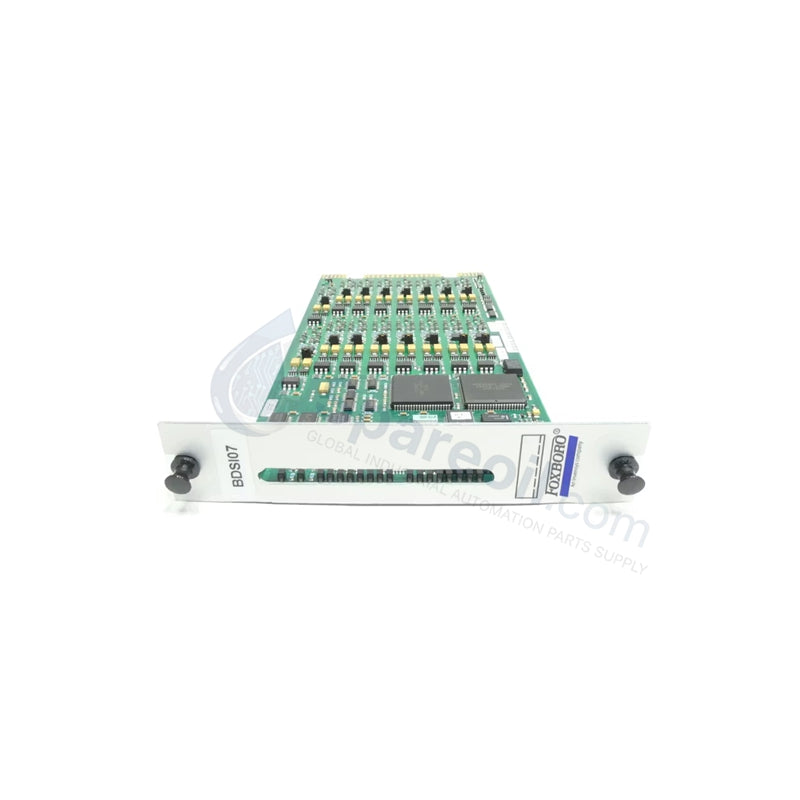

Módulo de interfaz de control Foxboro P0914RN BDSI07 I/A Series

El Foxboro P0914RN-BDSI07, también catalogado como el módulo de interfaz de señal / E/S P0914RN, funciona como un componente de hardware dedicado para el acondicionamiento, aislamiento y comunicación de señales dentro de las redes de sistemas de control distribuido de la serie I/A de Foxboro. El hardware establece una ejecución física y eléctrica directa entre los instrumentos de campo y los controladores de proceso. Al procesar las señales de campo a través de barreras de aislamiento internas, la unidad evita que los bucles de tierra comprometan la integridad de la arquitectura de control centralizada.

Especificaciones de hardware

Parámetro Especificación
Modelo P0914RN-BDSI07
Marca Foxboro
Origen Estados Unidos
Peso 0,6 kg
Dimensiones 14 x 5 x 11 cm
Temperatura de funcionamiento -20 a +60 °C
Consumo de energía Menor o igual a 8 W
Tipo de módulo Módulo de interfaz de señal / E/S
Voltaje de funcionamiento 24 VCC nominal
Aislamiento Aislamiento galvánico de canal a canal y de canal a tierra
Comunicación Interfaz integrada para bus de placa base de la serie I/A
Humedad Hasta 95% HR (sin condensación)
Conformidad CE, IEC 61131-2, ATEX Zona 2

Aislamiento de canal a canal e interacción con el protocolo de bucle HART

La interfaz del módulo utiliza circuitos frontales analógicos separados para proporcionar aislamiento de canal a canal en todas las entradas de campo. Este límite galvánico evita que el ruido eléctrico y los transitorios de alto voltaje migren al bus de placa base activo. La arquitectura del circuito físico mantiene restricciones de impedancia eléctrica lineal, lo que permite la compatibilidad con el protocolo de bucle HART de 4-20 mA. Las frecuencias de modulación digital pasan a través de las etapas de acondicionamiento sin atenuación de la señal, lo que permite a los controladores host capturar variables secundarias de instrumentos de campo inteligentes mientras mantienen la ejecución ininterrumpida de los bucles de control analógicos primarios.

Preguntas frecuentes

P: ¿Cómo reacciona el módulo a una caída de un solo carril de alimentación de 24 VCC en una configuración redundante?

R: El enrutamiento de energía interno del módulo incluye circuitos de diodo-OR dobles. Si una alimentación de 24 VCC cae, el carril redundante asume la carga de corriente completa instantáneamente, manteniendo la comunicación del bus de datos sin interrumpir los bucles de acondicionamiento de la señal ni generar una falla del sistema.

P: ¿Se puede cambiar este módulo en caliente mientras el rack de la serie I/A está energizado?

R: Sí, los pines del conector físico están escalonados para garantizar que las conexiones a tierra se acoplen primero durante la inserción y se desconecten al último durante la extracción. Esta arquitectura permite el reemplazo en caliente sin corromper la transmisión de datos en el bus de placa base activo.

P: ¿Cuáles son los parámetros de conexión a tierra específicos necesarios para evitar la deriva de la señal en los bucles analógicos?

R: El módulo se basa en la tira de conexión a tierra de la placa base. El gabinete del instrumento debe hacer contacto directo de metal con metal con una línea de bus de tierra del instrumento maestro limpia y de baja impedancia (resistencia < 1 Ohm) para evitar que los voltajes de referencia flotantes causen una deriva de medición.

Pautas de instalación en campo

  • Puesta a tierra de blindaje y terminación de hilo de drenaje: Termine los blindajes de los cables de los instrumentos de campo explícitamente en la barra de tierra del panel de conexionado. No conecte a tierra el blindaje en ambos extremos para eliminar el riesgo de corrientes de tierra circulantes, que corrompen los parámetros de aislamiento de canal a canal.
  • Alineación de la interfaz de la placa base: Alinee el módulo con precisión con las guías del chasis del gabinete universal de la serie I/A antes de introducir la tarjeta en el conector de la placa base. Asegure los sujetadores de retención mecánicos para evitar que la vibración afloje los contactos eléctricos con el tiempo.
  • Gestión térmica y holguras de flujo de aire: Asegúrese de que las ranuras de ventilación abiertas de la carcasa del módulo permanezcan sin obstrucciones. Mantenga un espacio de cableado libre mínimo de 50 mm debajo del conjunto del módulo para permitir una circulación de aire convectiva sin restricciones en entornos que se acercan al umbral operativo de +60 °C.
