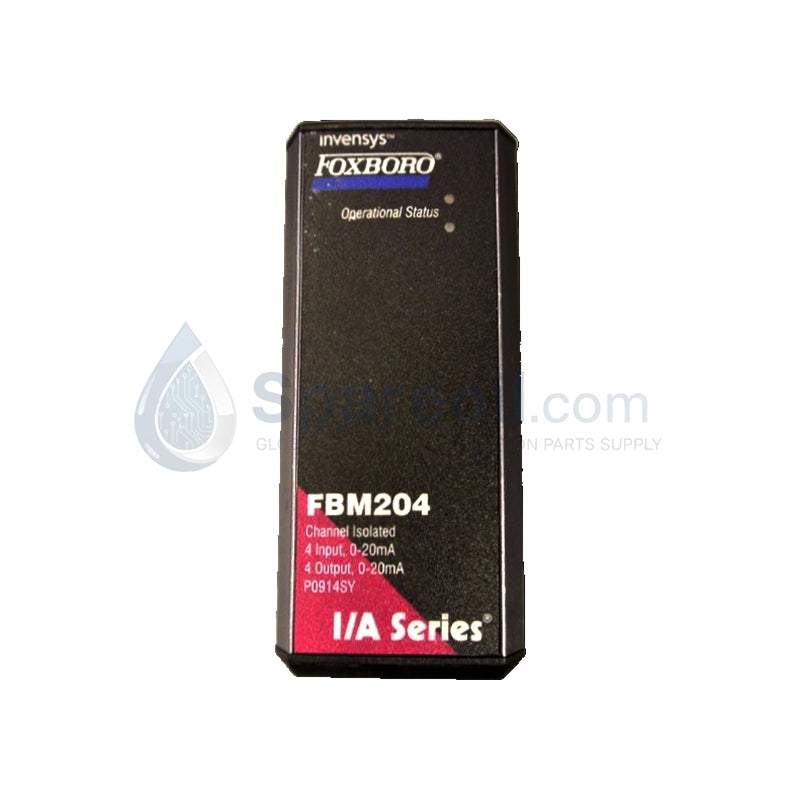

Módulos de E/S analógicas combinadas Foxboro P0914SY FBM204 serie I/A

Disponibilidad: 10 Quedan en stock

Módulos de E/S analógicas Foxboro P0914SY FBM204 Configurado para la adquisición simultánea de datos analógicos y el control de dispositivos...

Código: FBM204

Manufacturer: Foxboro
Product No.: FBM204
Product Type: Módulos de E/S analógicas
Product Origin: USA
Payment:T/T, Western Union
Weight: 350g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Módulos de E/S analógicas Foxboro P0914SY FBM204

Configurado para la adquisición simultánea de datos analógicos y el control de dispositivos de campo en plataformas Foxboro I/A Series, el Foxboro P0914SY (Módulo de E/S analógicas FBM204) proporciona ejecución física/eléctrica directa. El módulo gestiona 4 entradas analógicas y 4 salidas analógicas (0 a 20 mA DC) para accionar posicionadores de válvulas de control, variadores de velocidad y bucles de medición de procesos a través de una interfaz Fieldbus redundante.

Desglose de sufijos y matriz de modelos

La plataforma FBM204 utiliza códigos de catálogo específicos para identificar los módulos funcionales y los componentes subyacentes de la placa base:

FBM204 / P0914SY: Código de pedido funcional primario para el módulo combinado analógico de 4 entradas/4 salidas con aislamiento de canal y revestimiento de conformación de Clase G3.
P0914SY: Número de pieza de hardware físico grabado en el bloque de la carcasa del módulo FBM204.

Especificaciones de hardware

Parámetro	Especificación
Modelo	P0914SY (FBM204)
Marca	Foxboro
Origen	EE. UU.
Peso	Peso estándar del módulo FBM
Dimensiones	Dimensiones estándar del módulo FBM
Temperatura de funcionamiento	-20 a +70 °C
Consumo de energía	Carga de suministro de bus de campo de placa base estándar
Configuración de E/S	4 entradas analógicas / 4 salidas analógicas
Rango de señal	0 a 20 mA CC
Precisión de la medición	+/-0,03% del rango (entrada y salida)
Conversión A/D	Arquitectura Sigma-Delta
Resolución de salida	13 bits
Carga máxima de salida	750 ohmios
Aislamiento	Aislamiento galvánico de canal a canal que soporta 600 VCA
Soporte de protocolo	Compatible con HART Pass-through
Clasificación ambiental	Recubrimiento de conformación Clase G3
Comunicación	Interfaz de bus de campo redundante

Perfiles de control de procesos y aislamiento de canales

El módulo incorpora barreras de aislamiento galvánico de canal a canal clasificadas para 600 VCA en los 8 puntos, lo que evita que los bucles de tierra degraden el procesamiento de la señal. Además, el hardware integrado admite el protocolo de bucle HART de 4-20 mA a través de paso digital, lo que permite el acceso bidireccional a los diagnósticos y parámetros de calibración de los instrumentos de campo a través del Fieldbus redundante sin interrumpir la variable de control analógica primaria.

Preguntas frecuentes

P: ¿Cómo mantiene el módulo P0914SY un funcionamiento seguro durante una pérdida de comunicación con el Procesador de Control?

R: Los técnicos pueden programar parámetros de reserva de software en el hardware FBM204. Al detectar una falla en la comunicación del bus de campo, los canales de salida mantienen inmediatamente su último valor válido o pasan a un estado de miliamperios seguro predefinido.

P: ¿Qué mecanismos de protección protegen las salidas analógicas de los cortocircuitos del cableado de campo?

R: Los canales de salida incorporan circuitos internos de cortocircuito y limitación de corriente. Si el cableado de campo se cortocircuita, el hardware interno restringe la corriente del bucle a niveles seguros sin quemar fusibles internos ni dañar la lógica de la placa base.

Directrices de instalación en campo

Primero, alinee el chasis del módulo con la ranura de montaje de la placa base y empuje firmemente el módulo en el conector de la placa base hasta que el pestillo de retención encaje.

A continuación, conecte todos los transmisores de campo y elementos de control finales utilizando cables de par trenzado blindados. Conecte todos los cables de drenaje a la barra de tierra principal del sistema en un solo punto para evitar bucles de potencial de tierra. Tienda los cables de señal de 4-20 mA de baja tensión en canaletas separadas, manteniendo una separación mínima de 200 mm de las líneas de alimentación de CA de alta tensión.

Finalmente, confirme que todos los tornillos de los terminales del conjunto de terminación correspondiente estén apretados correctamente y asegure al menos 50 mm de espacio de ventilación vertical por encima y por debajo de la placa trasera del módulo para mantener una disipación de calor térmica adecuada.
