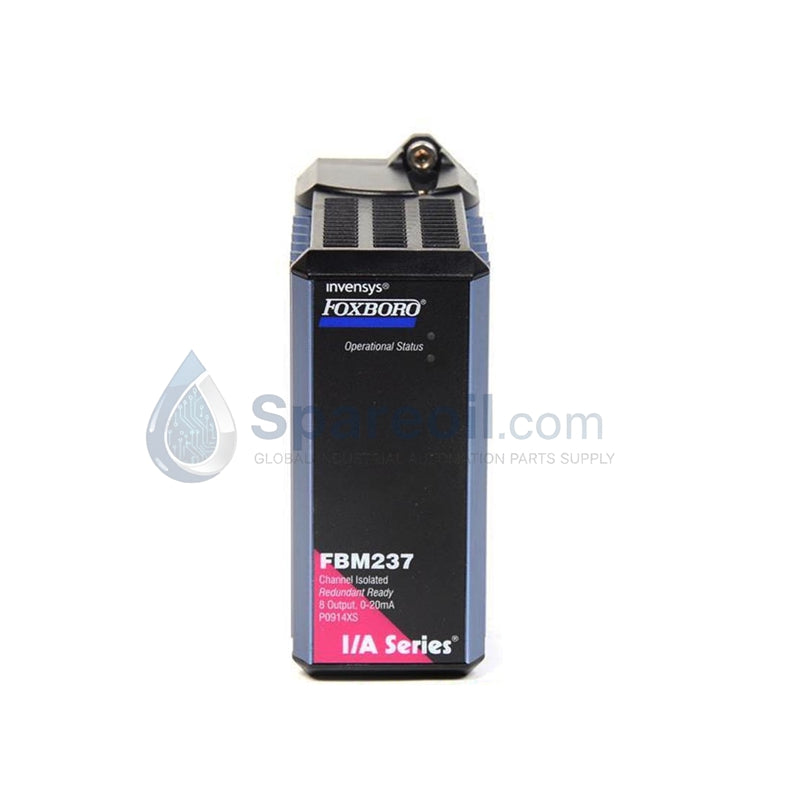

Módulo de salida analógica Foxboro FBM237 P0914XS

El Foxboro FBM237 P0914XS, también catalogado como Módulo de Salida Analógica FBM237, funciona como un componente de hardware dedicado para la generación de señales aisladas de 4-20 mA dentro de las plataformas Foxboro I/A Series y Foxboro Evo DCS. Al convertir los comandos del procesador digital en ocho corrientes analógicas galvánicamente aisladas, el módulo acciona elementos de control finales como válvulas de control, actuadores y variadores de velocidad.

Especificaciones de hardware

Parámetro Especificación
Modelo FBM237 / P0914XS
Marca Foxboro
Origen EE. UU.
Peso 1.5 kg
Dimensiones 4.5 cm x 11 cm x 11.5 cm
Temperatura de funcionamiento 0 a +60 °C
Consumo de energía 24 VCC (redundancia soportada)
Canales de salida 8 canales de salida analógica aislados
Rango de salida 0 a 20.4 mA CC (estándar 4-20 mA)
Precisión de medición +/-0.05% del rango
Resolución 13 bits
Arquitectura de aislamiento Aislamiento galvánico canal a canal que soporta 600 VCA
Comunicación Interfaz de bus de campo redundante
Memoria incorporada 16 MB SDRAM, 32 MB Flash

Aislamiento canal a canal y ejecución de bus de campo

Cada canal de salida de la unidad funciona con un aislamiento galvánico independiente nominal de hasta 600 VCA, lo que evita bucles de tierra entre los circuitos de los actuadores individuales y la lógica de la placa posterior del DCS. El hardware mantiene una interfaz de bus de comunicación de doble ruta interna. Cuando la línea de comunicación principal cae, el controlador integrado conmuta sin problemas la ejecución de la lógica de control a la línea secundaria del bus de campo. Si toda la comunicación con el procesador principal termina, los canales por defecto adoptan estados de seguridad preconfigurados o mantienen el último valor de salida válido para preservar la seguridad del proceso.

Preguntas frecuentes

P: ¿El FBM237 P0914XS es capaz de intercambiarse en caliente bajo la alimentación activa de la placa posterior?

R: Sí. El diseño del hardware admite la inserción y extracción en vivo en una placa base alimentada. El DCS restablece la comunicación del bus de campo y descarga automáticamente los perfiles operativos del canal al insertarlo.

P: ¿Qué rango de corriente de salida admite el hardware más allá de los bucles estándar de 4-20 mA?

R: El módulo admite un rango extendido de 0 a 20.4 mA CC, lo que permite la configuración para equipos no estándar de 0-20 mA o aplicaciones de control completas de 4-20 mA.

P: ¿Cómo protege el aislamiento canal a canal los circuitos de salida adyacentes durante una falla de campo?

R: Debido a que cada bucle cuenta con circuitos de aislamiento galvánico separados, un cortocircuito o un transitorio de alta tensión en un bucle físico permanece restringido a ese bloque de terminales de canal sin perturbar los siete canales de salida restantes.

Pautas de instalación en campo

Alinee los conectores de borde del módulo con la ranura de la placa base y presione firmemente hasta que las pestañas de bloqueo mecánico se enganchen completamente. Dirija todo el cableado de campo a través de conjuntos de terminales dedicados, manteniendo los conductores de señal separados de los cables de CA de alto voltaje para minimizar el acoplamiento electromagnético. Conecte el blindaje del cable de señal al bus de tierra designado del gabinete utilizando correas de tierra cortas de baja impedancia. Verifique que las alimentaciones redundantes de 24 VCC estén dentro de las tolerancias de funcionamiento antes de aplicar la alimentación del sistema.
