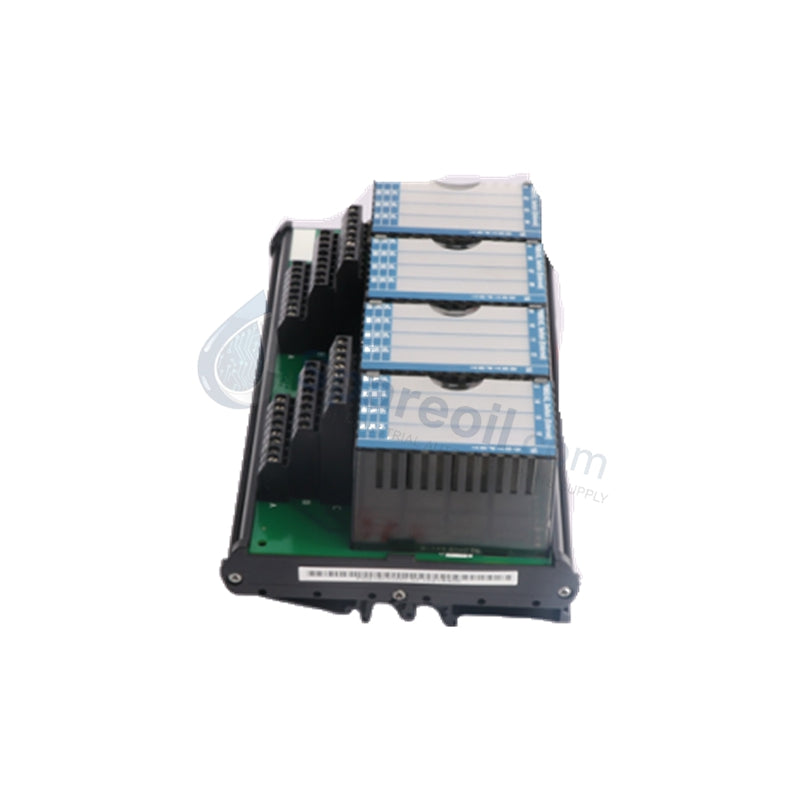

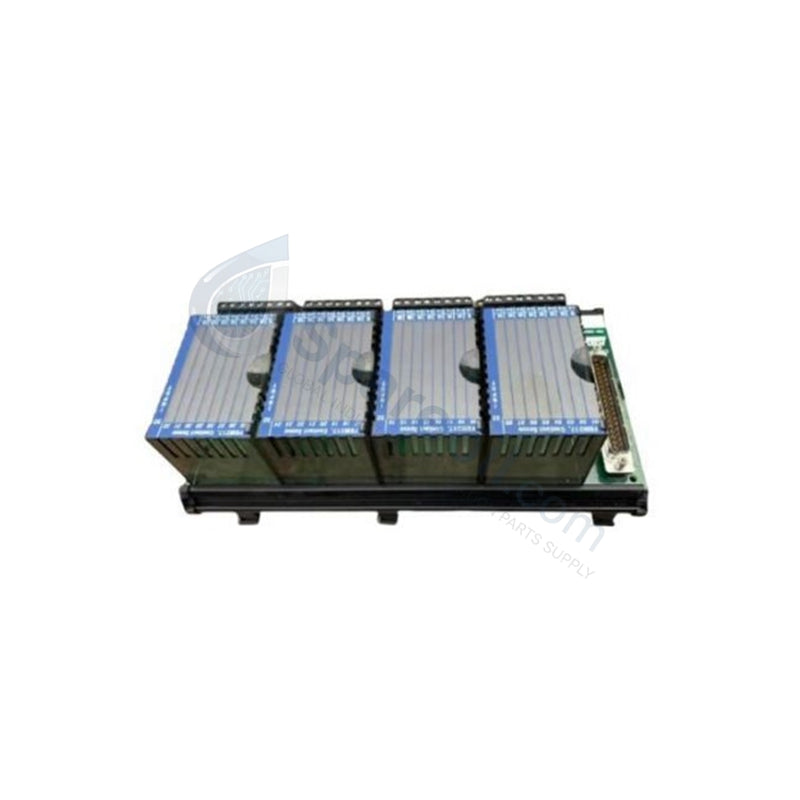

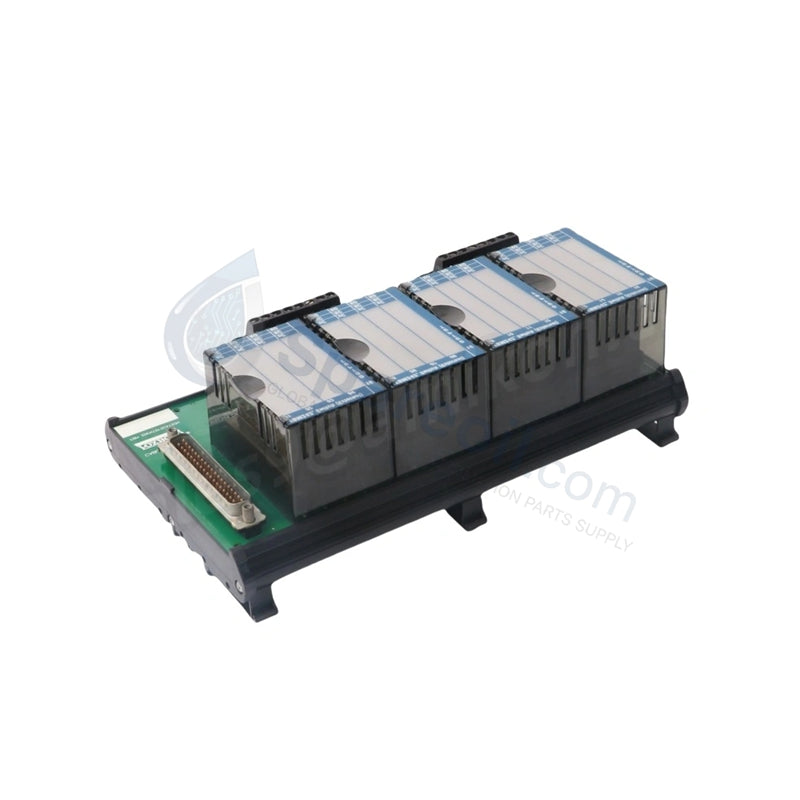

Conjunto de terminación Foxboro P0972QR I/A Series

El Foxboro P0972QR, también catalogado como Módulo de Conjunto de Terminación P0972QR, funciona como un componente de hardware dedicado para organizar, enrutar y aislar señales de E/S analógicas y digitales dentro de los sistemas de control distribuido Foxboro I/A Series. Configurado para interactuar directamente con los módulos Fieldbus (FBM) vinculados a los controladores FCP270 y FCP280, el módulo ejecuta la terminación física punto a punto para 32 conexiones de cableado de campo independientes.

Especificaciones de hardware

Parámetro Especificación
Modelo P0972QR
Marca Foxboro
Origen EE. UU.
Peso 750 g
Dimensiones 145 x 170 x 40 mm
Temperatura de funcionamiento 0 a +60 grados C (32 a 140 grados F)
Consumo de energía <= 8,5 W
Canales 32 puntos de entrada/salida (analógicos y digitales)
Aislamiento Aislamiento galvánico por canal
Fuente de alimentación 24 VCC nominales
Entrada redundante Compatible (doble vía de alimentación)
Montaje Carril DIN o placa base modular
Certificaciones CE, RoHS, IEC 61131-2
Resistencia ambiental Resistente a vibraciones, polvo y humedad

Matriz de instrumentación de control de procesos y DCS

El conjunto incorpora un diseño de terminación de 32 canales configurado para mantener la integridad de la señal a través del aislamiento galvánico por canal. Esta barrera eléctrica bloquea las sobretensiones de voltaje de modo común y evita que las corrientes de bucle a tierra se propaguen a través de la interfaz de cableado de campo a la electrónica FBM activa o a la lógica de la placa base. Para los canales analógicos que utilizan el protocolo de bucle HART de 4-20 mA, la arquitectura interna del circuito está equilibrada para suprimir la diafonía cercana durante las secuencias de adquisición de datos en paralelo. La protección contra sobretensiones incorporada limita los umbrales de voltaje de sujeción para salvaguardar los componentes del sistema posteriores de los transitorios eléctricos inducidos por el campo.

Preguntas frecuentes

P: ¿Cómo se implementa la redundancia de energía en el conjunto de terminación P0972QR?

R: El módulo cuenta con dos terminales de entrada de energía de 24 VCC redundantes cableados a través de diodos de subasta internos. Si la vía de suministro de energía primaria experimenta una caída de voltaje o una falla absoluta, el bus de energía secundario asume instantáneamente la carga eléctrica completa sin interrumpir los 32 canales de E/S activos ni causar atenuación de la señal.

P: ¿El aislamiento galvánico en este conjunto elimina el requisito de instrumentos de campo aislados?

R: Sí, el aislamiento galvánico integrado de canal a canal desacopla el punto de referencia de campo de la lógica interna del DCS. Los sensores de campo no aislados se pueden cablear directamente a los terminales de compresión sin inducir fallas de bucle a tierra o ruido eléctrico entre canales.

Pautas de instalación en campo

  • Infraestructura de montaje: Monte el conjunto en un carril DIN estándar de 35 mm o intégrelo directamente en una placa base modular de Foxboro. Verifique que los clips de conexión a tierra mecánicos hagan un contacto limpio y sin pintura con el carril metálico para asegurar rutas de derivación de sobretensiones de baja resistencia.
  • Disciplina de cableado y alivio de tensión: Enrute las 32 líneas de señal a través de conductos de cable dedicados. Asegúrese de que todos los terminales de tornillo de compresión estén apretados a los valores de torque especificados para evitar el calentamiento localizado o fallas de alta resistencia de contacto en los bucles analógicos/digitales.
  • Regulaciones de conexión a tierra de blindaje: Conecte todos los blindajes de los cables de los instrumentos de campo a la barra de conexión a tierra de un solo punto designada provista en el conjunto o en el marco del gabinete. No ate los blindajes en ambos extremos, ya que esto introducirá corrientes circulantes que disminuirán la efectividad del aislamiento galvánico del módulo.
  • Espacio térmico: Mantenga una configuración de espacio mínimo de 50 mm por encima y por debajo de la carcasa del módulo dentro del gabinete para facilitar el enfriamiento por convección pasiva y mantener las temperaturas localizadas por debajo del umbral operativo máximo de +60 grados C.
