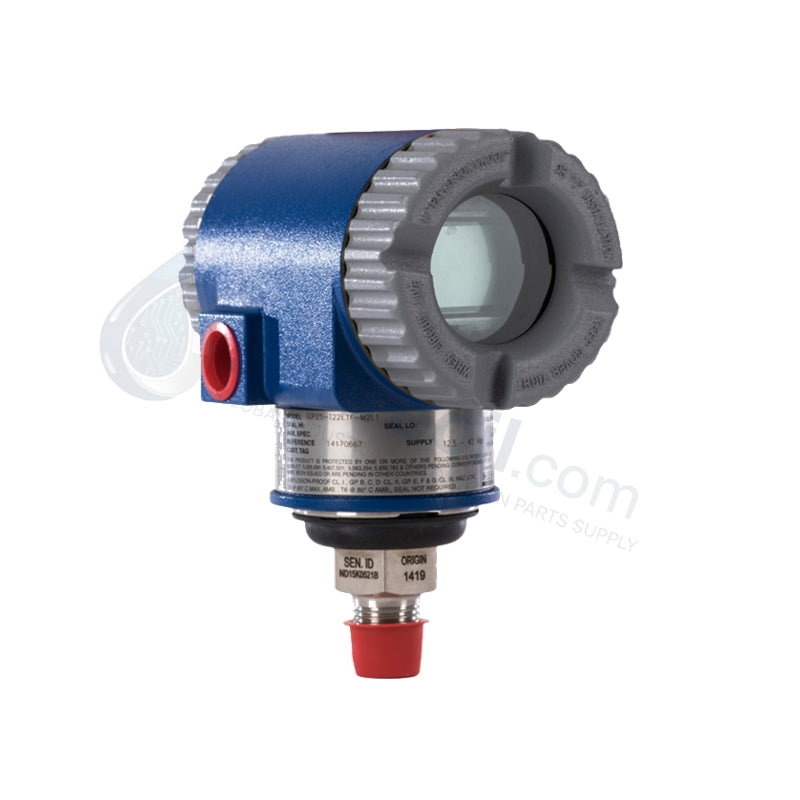

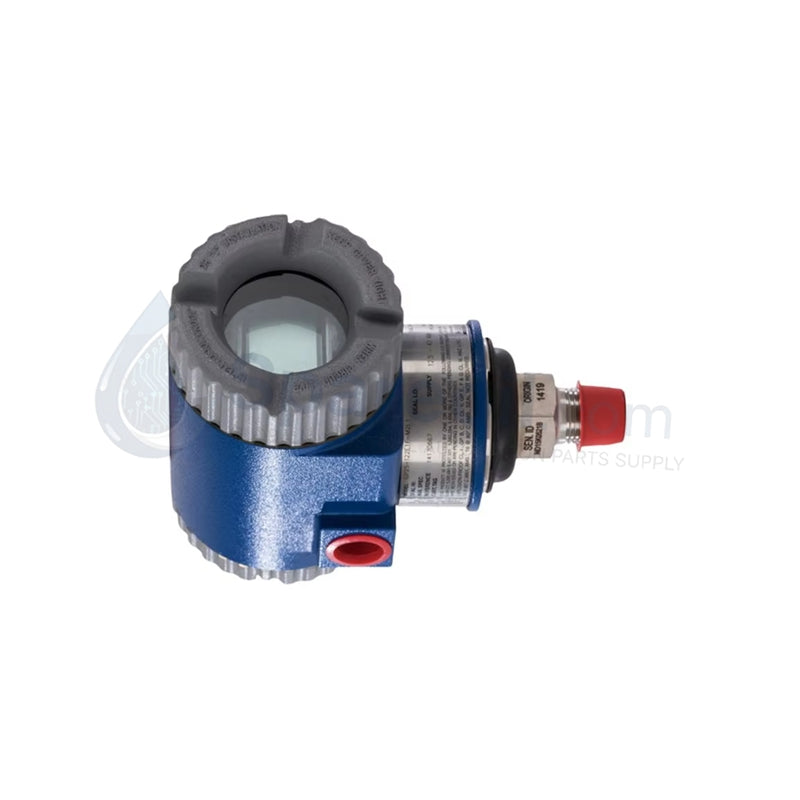

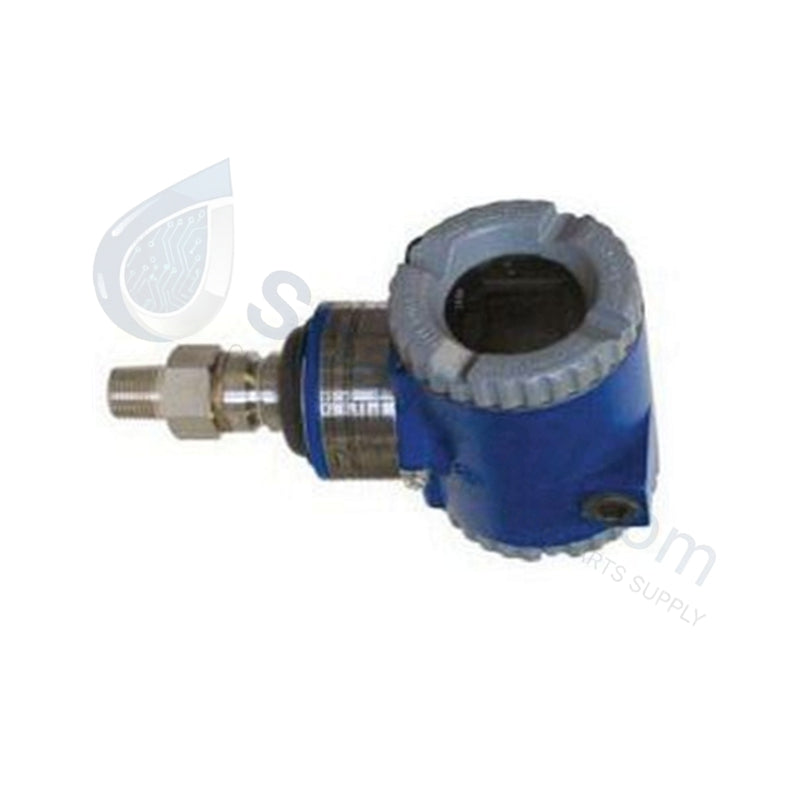

Transmisor de presión manométrica electrónico Foxboro IGP10-A22D1F serie I/A

El Foxboro IGP10-A22D1F, también catalogado como Transmisor de Presión Manométrica Electrónico IGP10, funciona como un componente de hardware dedicado para la medición de presión manométrica dentro de las plataformas de la serie I/A.

Especificaciones de hardware

Parámetro Especificación
Modelo IGP10-A22D1F
Marca Foxboro (Schneider Electric)
Origen EE. UU.
Peso 1.5 kg
Dimensiones Huella cilíndrica estándar de transmisor industrial
Temperatura de operación -40 a +85 grados C
Consumo de energía Alimentado por bucle a través de líneas de suministro de 12.5 a 42 VCC
Señal de salida Bucle de corriente analógica de 4-20 mA CC
Rango calibrado 0 a 25 PSI
Presión máxima de trabajo 300 PSI
Material del diafragma Acero inoxidable 316L
Material de las partes mojadas Aleación de cobalto-níquel-cromo (Co-Ni-Cr)
Conexión a proceso Configuración de rosca externa de 1/2 NPT
Protección de ingreso Carcasa con clasificación IP66 / NEMA 4X

Protocolo de bucle HART de 4-20 mA y aislamiento canal a canal

El instrumento utiliza una configuración de sensor de galgas extensométricas de silicio integrada para traducir la presión física del proceso en un bucle de corriente estabilizado de 4-20 mA. La arquitectura de la interfaz eléctrica está diseñada para evitar la diafonía y mantener la pureza de la señal cuando se enruta a través de módulos de aislamiento externos de canal a canal antes de llegar a las terminaciones de E/S del sistema de control distribuido (DCS). Este diseño de bucle funciona continuamente a lo largo de largas distancias de cable sin atenuación de la señal, lo que garantiza un seguimiento preciso del rango calibrado de 0 a 25 PSI en diferentes límites térmicos ambientales.

Preguntas frecuentes

P: ¿Se puede cambiar en caliente la configuración del módulo IGP10-A22D1F mientras el bucle de control de proceso de 4-20 mA está activo?

R: No. Desconectar el cableado del bucle mientras está energizado en condiciones de funcionamiento interrumpirá la trayectoria de la corriente, lo que resultará en una indicación de falla de circuito abierto en la interfaz del módulo DCS del host.

P: ¿Cómo se escala la conexión física al proceso para evitar fugas de rosca bajo la presión máxima de trabajo?

R: El transmisor utiliza un diseño de rosca externa estándar de 1/2 NPT. La ejecución mecánica requiere un acoplamiento de rosca NPT adecuado siguiendo las reglas estándar de acoplamiento de rosca industrial para mantener la integridad estructural hasta el límite de 300 PSI.

Pautas de instalación en campo

  • Enrosque la conexión a proceso de 1/2 NPT directamente a la tubería de proceso utilizando una llave calibrada aplicada estrictamente a los planos hexagonales de la base del transmisor.
  • Asegúrese de que todos los acoplamientos de rosca cumplan con las especificaciones requeridas y utilice cinta de sellado de PTFE aprobada o masilla para tuberías industriales para eliminar vectores de fuga.
  • Dirija los cables del bucle a través de la abertura del conducto de 1/2 NPT utilizando pares de instrumentación trenzados y apantallados para minimizar la interferencia electromagnética externa.
  • Termine los apantallamientos de los cables en la barra de bus de tierra del instrumento de la planta, manteniendo el apantallamiento aislado en la carcasa del transmisor.
  • Verifique que el voltaje de suministro de CC permanezca dentro de los estrictos parámetros de funcionamiento de 12.5 a 42 VCC en los puntos de terminal del transmisor bajo condiciones de carga de bucle de 20 mA completo.
