Módulos de entrada analógica P0914SQ FBM201 Foxboro I/A Series

Módulos de entrada analógica P0914SQ FBM201 Foxboro I/A Series

Disponibilidad: 10 Quedan en stock

Módulos de entrada analógica Foxboro P0914SQ FBM201 Configurado para la adquisición de señales de entrada analógicas de 8 canales en...

Código: FBM201 P0914SQ

Manufacturer: Foxboro
Product No.: FBM201 P0914SQ
Product Type: Módulos de entrada analógica
Product Origin: USA
Payment:T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

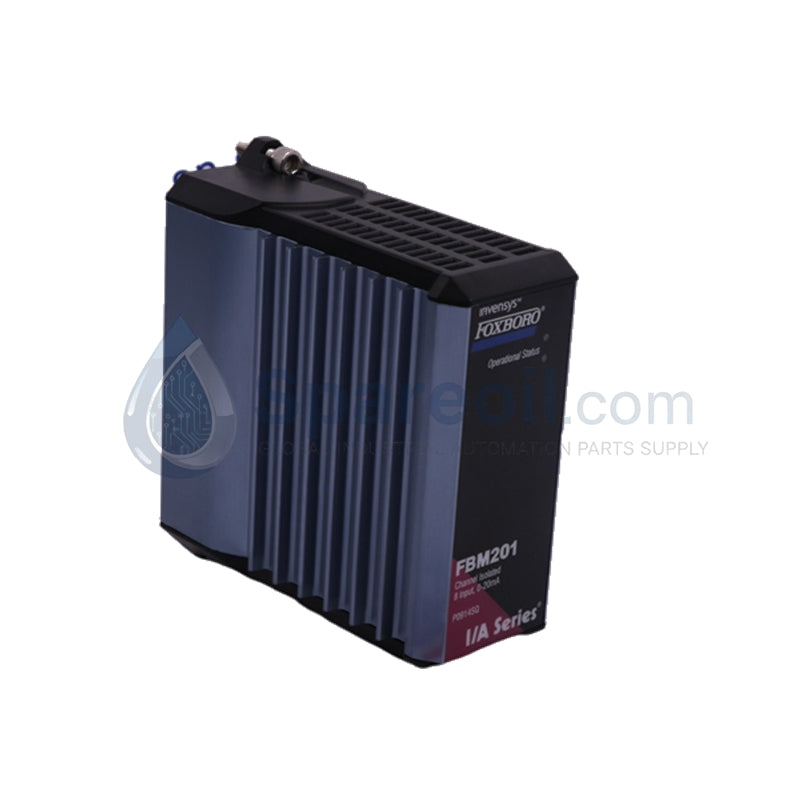

Módulos de entrada analógica Foxboro P0914SQ FBM201

Configurado para la adquisición de señales de entrada analógicas de 8 canales en plataformas Foxboro I/A Series, el Foxboro P0914SQ (Módulo de entrada analógica FBM201) proporciona una ejecución física/eléctrica directa. El módulo procesa señales de corriente continua estándar de 0 a 20,4 mA de los transmisores de campo y transfiere valores digitales a través de la interfaz Fieldbus redundante.

Desglose de sufijos y matriz de modelos

La plataforma FBM201 utiliza números de pieza designados para identificar módulos de hardware y configuraciones de componentes de la placa base:

FBM201 / P0914SQ: Conjunto de módulo funcional primario que representa el módulo de entrada analógica de 8 canales con aislamiento de canal.
P0914SQ: Designación del número de pieza de hardware físico para el bloque del módulo FBM201.

Especificaciones de hardware

Parámetro	Especificación
Modelo	P0914SQ (FBM201)
Marca	Foxboro
Origen	EE. UU.
Peso	0,3 kg
Dimensiones	4,5 cm x 11 cm x 11,5 cm
Temperatura de funcionamiento	0 a +60 °C
Consumo de energía	Carga de la fuente de alimentación de la placa base estándar de 24 VCC
Tipo de módulo	Entrada analógica
Canales de entrada	8 canales de entrada analógica aislados
Rango de entrada	0 a 20,4 mA CC (estándar 4-20 mA)
Precisión de la medición	+/-0,05 % del rango
Resolución A/D	Configurable de 12 a 16 bits
Aislamiento	El aislamiento galvánico soporta 600 VCA
Comunicación	Interfaz Fieldbus redundante
Memoria incorporada	16 MB SDRAM, 32 MB Flash
Entrada de energía	24 VCC (redundancia admitida)

Perfiles de control de procesos y aislamiento de canales

El módulo integra barreras de aislamiento galvánico de canal individual clasificadas para soportar hasta 600 VCA, evitando que los bucles de tierra de campo y las sobretensiones eléctricas de alto voltaje dañen la lógica interna de la placa base. Además, el circuito de conversión A/D de alta resolución procesa bucles de corriente cruda de transmisores con protocolo HART de 4-20 mA, transmitiendo tramas de datos de proceso en tiempo real a través de la interfaz Fieldbus redundante para mantener la ejecución continua del controlador sin latencia de bucle.

Preguntas frecuentes

P: ¿El módulo P0914SQ admite el intercambio en caliente con la placa base encendida?

R: Sí, los técnicos pueden insertar o quitar el módulo FBM201 en una ranura de placa base energizada. Al insertarlo, el sistema descarga los parámetros del software del sistema directamente en la unidad de reemplazo sin interrupción del proceso.

P: ¿Pueden los canales de entrada procesar bucles de corriente de 0-20 mA y 4-20 mA?

R: Sí, el módulo acepta señales de entrada completas que van de 0 a 20,4 mA CC, lo que permite rangos de 0-20 mA, así como bucles estándar de 4-20 mA con capacidad de diagnóstico de sobrerrango incorporada.

Pautas de instalación en campo

Primero, alinee el conector de borde del módulo con la ranura de la placa base, presionando firmemente hasta que el pestillo mecánico bloquee completamente la unidad en el riel del chasis.

A continuación, realice todo el cableado del bucle de corriente de 4-20 mA utilizando cables de par trenzado blindados. Conecte a tierra todos los blindajes de drenaje de los cables en un único punto de tierra en la barra de tierra principal del sistema para eliminar las corrientes de tierra circulantes. Dirija los cables de señal de baja tensión en conductos independientes, manteniendo una distancia de separación mínima de 200 mm de las líneas de alimentación de CA de alta tensión para evitar el acoplamiento de ruido inductivo.

Finalmente, verifique que todas las conexiones de tornillo en el conjunto de terminación asociado estén apretadas correctamente y confirme que el espacio libre del flujo de aire del gabinete se mantenga por encima de 50 mm alrededor de las ventilaciones del chasis para permitir una disipación térmica adecuada.
