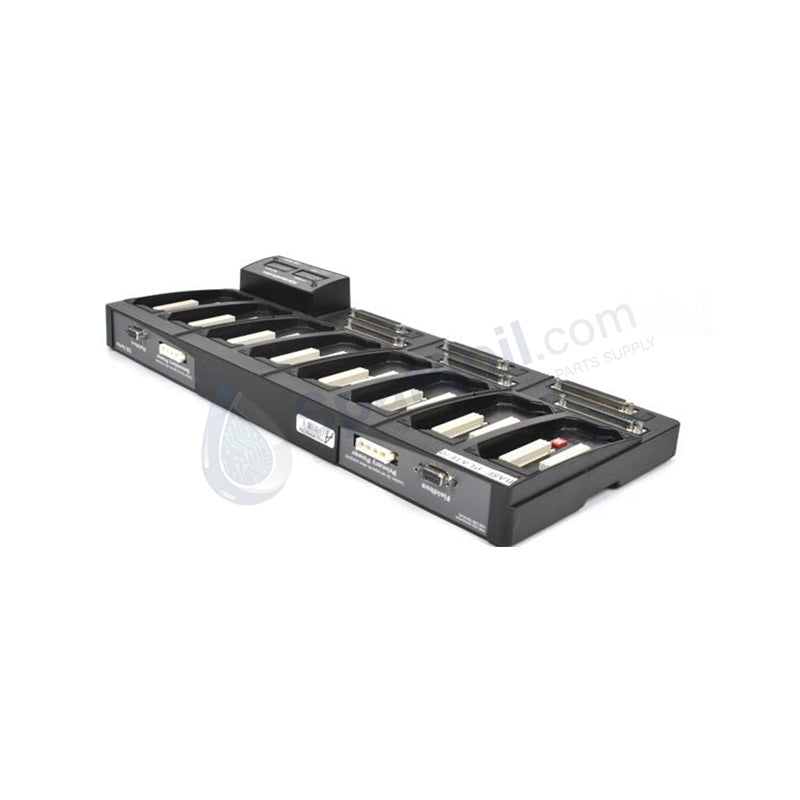

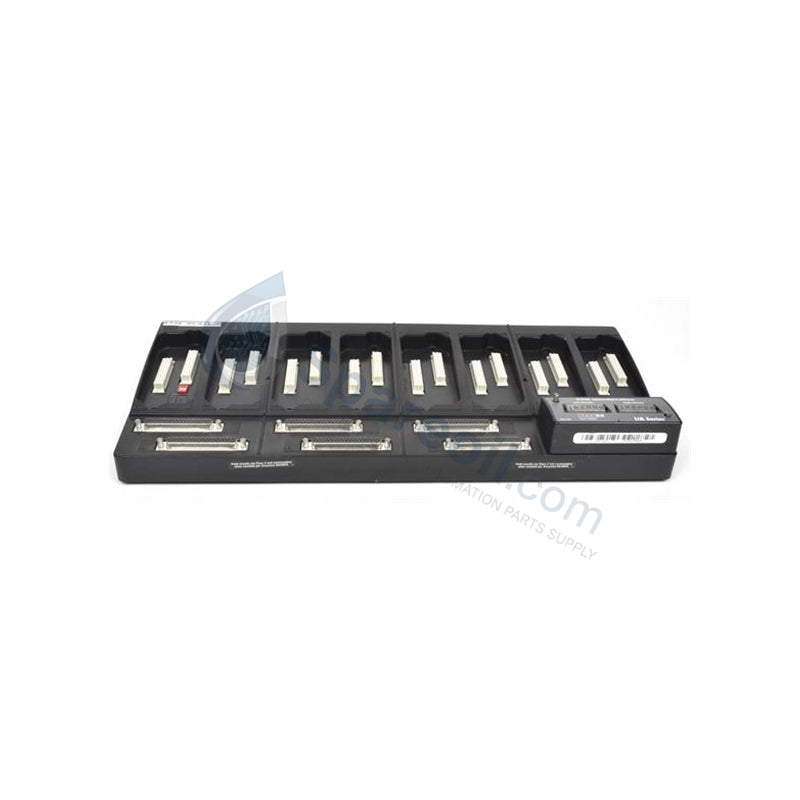

Módulo de entrada analógica Foxboro P0914XA P0914XB I/A Series Baseplate

Configurado para la adquisición de variables de proceso de alta resolución dentro de las redes DCS de la serie I/A de Foxboro, el Foxboro P0914XA (módulo de entrada analógica aislada P0914XA) proporciona una ejecución física/eléctrica directa. El hardware realiza una monitorización digitalizada en tiempo real de múltiples bucles de proceso independientes convirtiendo las señales de corriente y voltaje en palabras de datos a través de convertidores sigma-delta de 16 bits incorporados. El módulo se monta directamente en un rack o placa base FBM designada para establecer enlaces de comunicación deterministas con procesadores de comunicaciones de bus de campo (FCP) o módulos de control de bus de campo (FCM) ascendentes a través de una red de bus de campo redundante de 2 Mbps.

Especificaciones de hardware

Parámetro Especificación
Modelo P0914XA / P0914XB
Marca Foxboro
Origen Estados Unidos
Peso Módulo: 284 g; Conjunto de terminales: 159 a 204 g
Dimensiones 45 x 102 x 104 mm (Altura con orejeta mecánica: 114 mm)
Temperatura de funcionamiento -20 a +70 grados C
Consumo de energía Inferior o igual a 7 W
Tipo de módulo Módulo de entrada analógica aislada de 8 canales
Número de canales 8 canales independientes
Señales compatibles 0-20 mA CC, 0-100 mV CC, 0-5 V CC, 0-10 V CC
Resolución Conversión sigma-delta de 16 bits
Precisión \pm 0,05% de escala completa (FS)
Aislamiento Aislamiento galvánico de 2,5 kV canal a canal y canal a tierra
Interfaz de comunicación Conexión de bus de campo redundante de 2 Mbps
Fuente de alimentación 24 VCC nominales suministrados directamente a través del bus de la placa posterior
Cumplimiento Conforme a CE, cULus, ATEX/IECEx, RoHS

Aislamiento canal a canal e interfaz de control de la placa base DCS

La arquitectura del circuito interno impone una barrera de aislamiento galvánico de 2,5 kV entre los canales de entrada individuales y los componentes lógicos internos de la placa posterior. Este aislamiento canal a canal protege el circuito sigma-delta de alta resolución de los picos de voltaje de modo común y las fluctuaciones del potencial de tierra inherentes a los diseños de campo distribuidos. El front-end analógico admite una configuración transparente directa para los parámetros de señalización de voltaje y corriente. Al medir las entradas de corriente, la sintonización de impedancia se coordina con los parámetros estándar del protocolo de bucle HART de 4-20 mA, evitando la amortiguación de la señal y asegurando que las variables digitales secundarias se transmitan al DCS host sin introducir errores en la medición analógica primaria.

Preguntas frecuentes

P: ¿El hardware P0914XA admite la inserción en vivo durante las operaciones activas de la planta?

R: Sí, el módulo está diseñado para una instalación en caliente. La interfaz del bus de la placa posterior incorpora pines de conector escalonados que permiten que el circuito de tierra del chasis se conecte primero durante la inserción y se desconecte último durante la extracción, protegiendo el bus de campo redundante activo de 2 Mbps de la corrupción de paquetes de datos.

P: ¿Cómo maneja el convertidor sigma-delta de 16 bits los fallos de los sensores fuera de rango?

R: Los microprocesadores integrados supervisan continuamente los registros de conversión digital. Si una señal de entrada se desvía más allá de los límites de escala completa superior o inferior calibrados (por ejemplo, un termopar roto o un bucle de 0-20 mA en cortocircuito), el módulo transmite un indicador de estado de canal fuera de rango a través del bus de la placa posterior para ejecutar una lógica de seguridad predefinida en el controlador host.

Pautas de instalación en campo

  • Pautas de conexión a tierra del blindaje y separación de la señal: Encamine todas las señales de instrumentación a través de conductos de cables de bajo voltaje dedicados separados de los conductos de distribución de CA de alta potencia. Conecte explícitamente los blindajes de los cables generales en un único punto de referencia a tierra dentro del gabinete de interconexión para mantener la integridad del aislamiento canal a canal de 2,5 kV.
  • Restricciones de par de montaje en riel DIN y rack: Alinee las guías de la tarjeta con los canales de la ranura en la placa base P0914XA/P0914XB. Deslice el módulo firmemente en la ranura hasta que la orejeta de extracción encaje en su posición y verifique que la alineación del módulo con la placa base permita que el bloque del conjunto de terminales asiente sin forzar las uniones de cableado.
  • Sellado ambiental y mitigación térmica: Mantenga un espacio de enfriamiento por convección mínimo de 50 mm por encima y por debajo del rack de la placa base dentro del gabinete. Para instalaciones en campo que se acercan al umbral de funcionamiento de +70 grados C, asegúrese de que la ventilación forzada externa esté activa para evitar la deriva térmica localizada dentro de las entradas analógicas.
