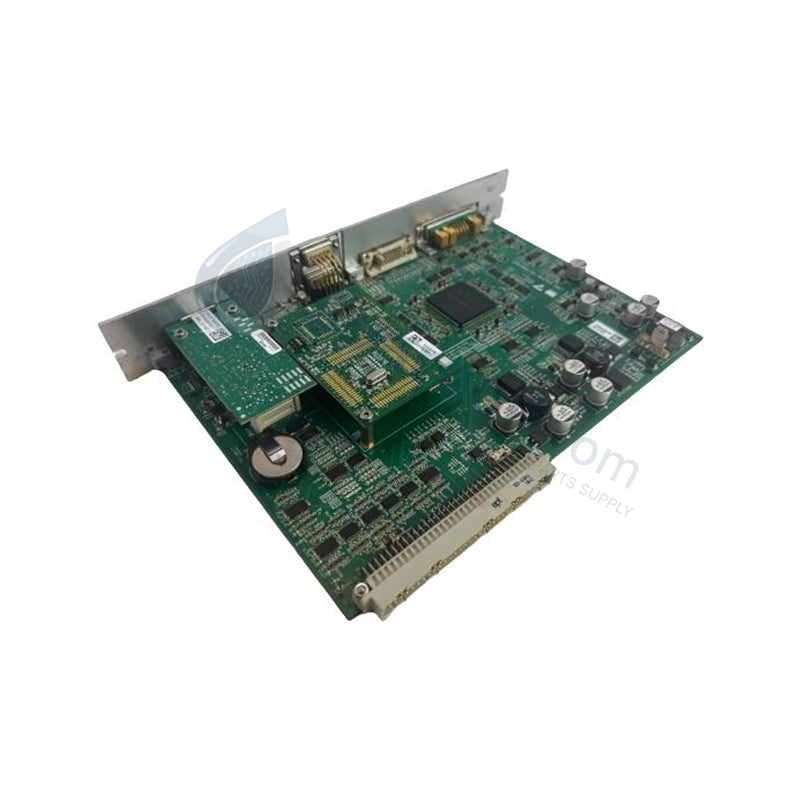

Módulo de salida analógica aislada Foxboro P0915WG

El Foxboro P0915WG sirve como el Módulo de Salida Analógica Aislada P0915WG primario utilizado para ejecutar una modulación precisa del lazo de corriente en plataformas de sistemas de control distribuido. El hardware ofrece ocho lazos de corriente independientes para regular dispositivos de campo terminales, incluyendo válvulas de control, posicionadores y entradas de variadores de velocidad. Operando directamente en el plano posterior del sistema, el módulo traduce registros digitales internos en corrientes eléctricas distintas, manteniendo estrictos límites de aislamiento galvánico entre la lógica del sistema y las terminaciones del cableado de campo.

Especificaciones del hardware

Parámetro Especificación
Modelo P0915WG
Marca Foxboro
Origen Estados Unidos
Peso 0,6 kg
Dimensiones 14,7 x 5,15 x 11,4 cm
Temperatura de funcionamiento 0 a 60 grados C
Consumo de energía Menor o igual a 8,5 W
Número de canales 8 canales de salida independientes
Rango de salida 0-20 mA CC
Función de seguridad intrínseca Valores de reserva configurables ejecutados al perder la comunicación
Tensión de alimentación 24 V CC nominal
Entrada redundante Compatible mediante rieles de alimentación duales en el plano posterior
Aislamiento Aislamiento galvánico de canal a canal y de canal a tierra
Memoria 16 MB SDRAM, 32 MB Flash
Humedad Hasta 95% HR (sin condensación)
Conformidad CE, RoHS, IEC 61131-2

Aislamiento de canal a canal e interacción del protocolo de bucle HART

La arquitectura del módulo incorpora convertidores digital-analógicos (DAC) independientes para cada uno de los ocho bucles a fin de imponer un aislamiento total de canal a canal. Esta separación eléctrica evita bucles de tierra y elimina la diafonía cuando varios dispositivos de campo comparten rutas de enrutamiento físico adyacentes. Si bien ejecuta la generación de señal estándar de 0-20 mA CC, el circuito analógico mantiene un perfil de baja impedancia compatible con el protocolo de bucle HART de 4-20 mA. Este diseño garantiza que las señales de comunicación digital de alta frecuencia superpuestas pasen de forma transparente a los actuadores inteligentes conectados sin inducir desviaciones o errores de compensación en la variable de control analógica principal.

Preguntas frecuentes

P: ¿Cuál es la latencia mecánica durante una operación de conexión en caliente y afectará a los módulos adyacentes?

R: El hardware admite la inserción y extracción en caliente. El circuito de precarga a bordo limita la corriente de irrupción durante el acoplamiento del plano posterior, asegurando cero caídas de tensión en los rieles de alimentación y evitando cualquier interrupción o degradación de la señal en los módulos de E/S operativos adyacentes.

P: ¿Cómo ejecuta el hardware su configuración de estado de seguridad en caso de que falle la comunicación del plano posterior?

R: Al detectar un tiempo de espera del bus del plano posterior, el microprocesador a bordo toma el control de los canales DAC aislados. Lleva cada una de las ocho salidas a su valor de reserva independiente y preconfigurado (como mantener el último estado, escala baja de 0 mA o escala alta de 20 mA) en menos de 100 milisegundos.

Pautas de instalación en campo

  • Conexión a tierra del blindaje y protocolo de terminación del blindaje: Termine todos los blindajes de los cables de instrumentación de campo en la barra de tierra designada del Gabinete de Marshalling utilizando conexiones de bus de cobre de baja impedancia. No buclee ni conecte en cadena los cables del blindaje entre canales; mantenga una separación estricta para preservar las métricas de aislamiento de canal a canal definidas en las especificaciones.
  • Infraestructura de redundancia de energía: Conecte dos fuentes de alimentación de 24 V CC separadas e independientes a los terminales del plano posterior del sistema. Asegúrese de que ambas fuentes de alimentación estén activas simultáneamente para permitir que el circuito de diodo ORing interno equilibre el reparto de carga y ejecute una arbitraje de fuente de alimentación sin interrupciones durante una falla de suministro.
  • Segregación de conductos y holgura térmica: Enrute todo el cableado de campo de 0-20 mA CC en bandejas de instrumentos dedicadas de baja tensión, separadas de las líneas de distribución de energía de CA de alta tensión. Mantenga una distancia vertical mínima de 50 mm por encima y por debajo de la caja del módulo dentro del conjunto de la bastidor para permitir que el flujo de aire convectivo natural disipe las cargas térmicas internas.
