Foxboro P0916DC Serie FBM2xx

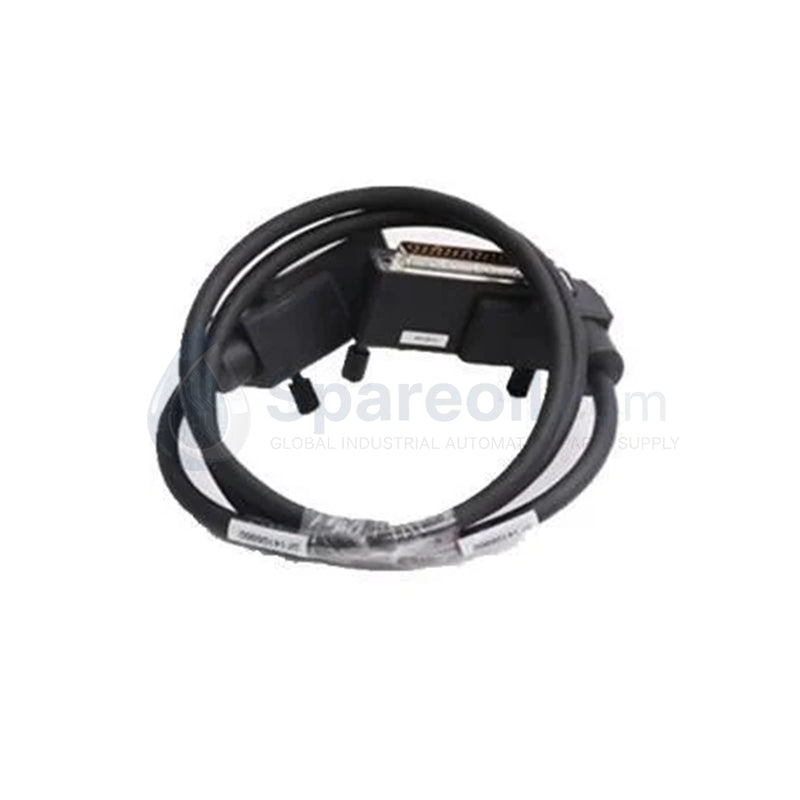

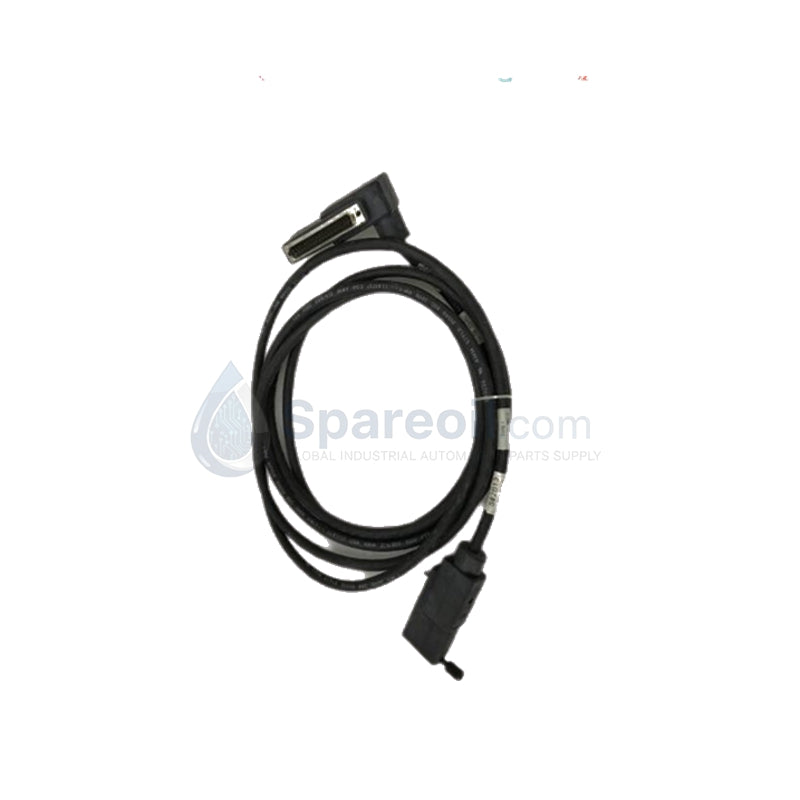

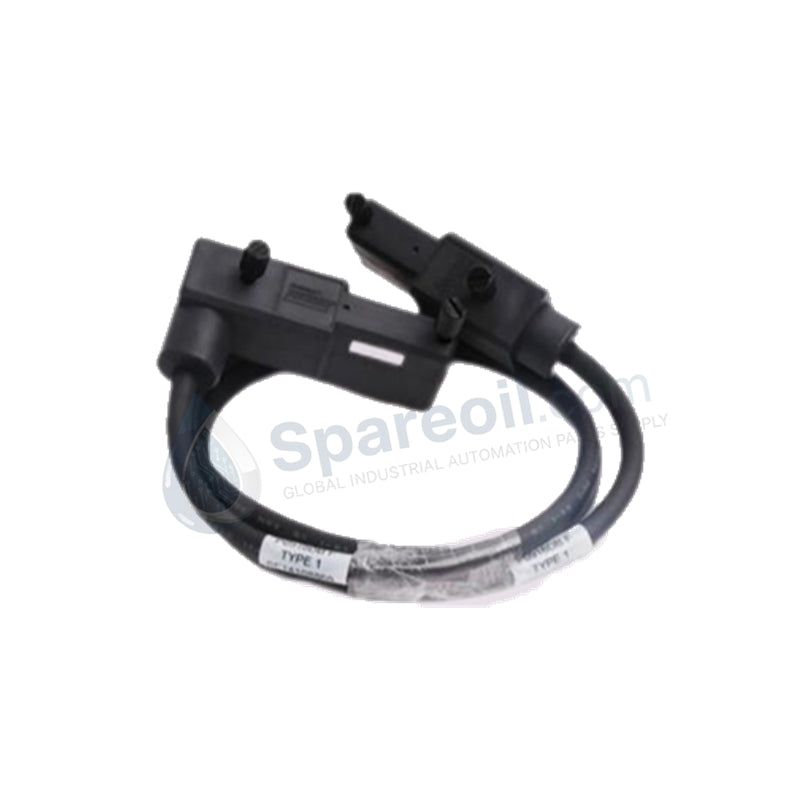

El Foxboro P0916DC, también catalogado como el cable de terminal P0916DC, funciona como un componente de hardware dedicado para equilibrar las líneas de comunicación digital dentro de las redes Foxboro I/A Series FBM2xx. Realiza el enrutamiento de señales físicas a lo largo de una longitud fija de 3 metros para conectar transmisores de campo a módulos de bus de campo, suprimiendo la diafonía en topologías que utilizan una fuente de alimentación externa común.

Desglose de sufijos y matriz de modelos

P0916DC: Conjunto de cable de terminal tipo 1 con módulo Balun integrado diseñado para arquitecturas FBM2xx que requieren balanceo de línea de comunicación digital de fuente común.

Especificaciones de hardware

Parámetro	Especificación
Modelo	P0916DC
Marca	Foxboro (Invensys)
Origen	EE. UU.
Peso	0,1 kg (1,01 lbs)
Dimensiones	2,2 cm x 12,4 cm x 12,6 cm
Temperatura de funcionamiento	-20 a +70 grados C
Consumo de energía	24 VCC Nominal (Alimentado por bucle)
Tipo de cable	Cable de terminal tipo 1
Longitud física	3 metros
Tipo de terminación	Terminales de tornillo de compresión
Canales analógicos	16 canales (capacidad 4-20 mA, 0-10 VCC)
Interfaces de comunicación	RS-232, RS-485 (configuraciones DB9), ruta de bucle HART
Aislamiento	Aislamiento óptico de 2500 Vrms
Soporte de protocolo	MODBUS RTU, ASCII, protocolo HART

Aislamiento canal a canal y rendimiento de Balun

El conjunto incorpora un módulo Balun diseñado para mantener el equilibrio de línea a través de las rutas de protocolo de bucle HART de 4-20 mA cuando se alimenta a través de una fuente de alimentación externa. Esta configuración aísla la ruta de retorno común del cableado de bucle múltiple, evitando la diafonía cercana que ocurre cuando los bucles de campo comparten puntos eléctricos comunes. El sistema impone parámetros de aislamiento canal a canal hasta las limitaciones físicas del circuito de aislamiento óptico de 2500 Vrms, evitando que los picos de voltaje en modo común interrumpan los paquetes de datos del plano posterior.

Preguntas frecuentes

P: ¿Se requiere el cable P0916DC si los transmisores HART se alimentan directamente de la fuente de alimentación interna del FBM?

R: No. Los bucles que utilizan la fuente de alimentación interna del FBM mantienen un aislamiento eléctrico independiente y no experimentan la diafonía de conexión común causada por las fuentes de alimentación externas. La función Balun de balanceo de línea del P0916DC solo está activa y es necesaria cuando los bucles de campo comparten una línea de alimentación externa común.

P: ¿Se puede modificar o empalmar en el campo la longitud física de 3 metros de este cable Tipo 1?

R: No. Alterar la longitud física del cable Tipo 1 modifica los parámetros de impedancia calibrados para el módulo Balun. El empalme puede introducir ruido, alterar la atenuación de la señal y degradar el umbral de aislamiento óptico de 2500 Vrms.

Pautas de instalación en campo

Gestión de cables y separación de rutas: Enrute el conjunto de cables de 3 metros a través de bandejas de instrumentos dedicadas de baja tensión. Mantenga la separación física de las líneas de CA de alto voltaje para evitar que la inducción electromagnética eluda el subcircuito integrado de balanceo de línea Balun.
Restricciones de radio de curvatura: No exceda el radio de curvatura mínimo durante la instalación dentro del gabinete. Las curvas pronunciadas pueden comprometer el revestimiento del blindaje interno, lo que induce diafonía en el extremo del sistema del cableado del bucle.
Disciplina de conexión a tierra del blindaje: Asegúrese de que el cable de drenaje del blindaje instalado de fábrica esté conectado directamente al bloque de terminales de referencia de tierra designado del sistema. Evite crear rutas de tierra secundarias, ya que múltiples conexiones a tierra crean bucles que contrarrestan las características de aislamiento de los canales.
Conexión del bloque de terminales: Asegúrese de que todos los terminales de tornillo de compresión estén apretados con los parámetros de fábrica específicos para mantener una interfaz hermética y de baja resistencia en los 16 canales analógicos.
