Foxboro P0916FH Serie FBM2xx

Configurado para tareas de interfaz de señal analógica y digital de alta densidad en sistemas de control distribuido Foxboro I/A Series, el Foxboro P0916FH, también catalogado como el Módulo PLC P0916FH, proporciona ejecución física/eléctrica directa. Sirve como el enlace de conectividad física entre los instrumentos de campo y el backplane del sistema, gestionando un máximo de 16 canales de entrada/salida configurables. El subsistema incorpora un cable de interfaz dedicado, denominado P0916FH-C, que proporciona una trayectoria de terminación física de 1 metro entre el módulo electrónico activo y el conjunto de terminación de campo FBM2xx asociado.

Desglose de Sufijos y Matriz de Modelos

• P0916FH: Módulo electrónico activo central que aloja los circuitos de procesamiento, las barreras de aislamiento galvánico y los conectores de interfaz de backplane de alta densidad estándar.

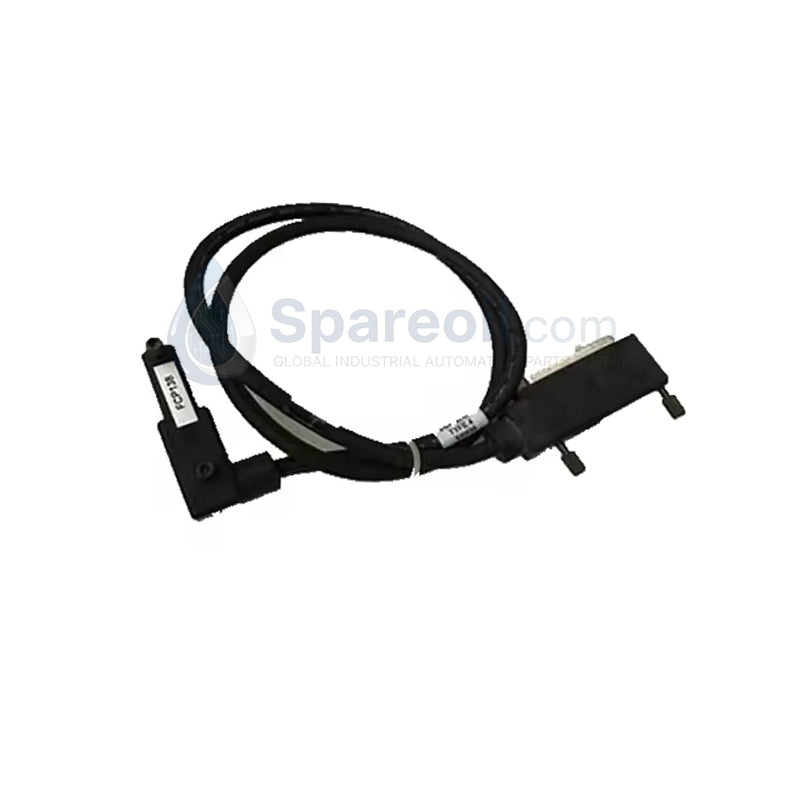

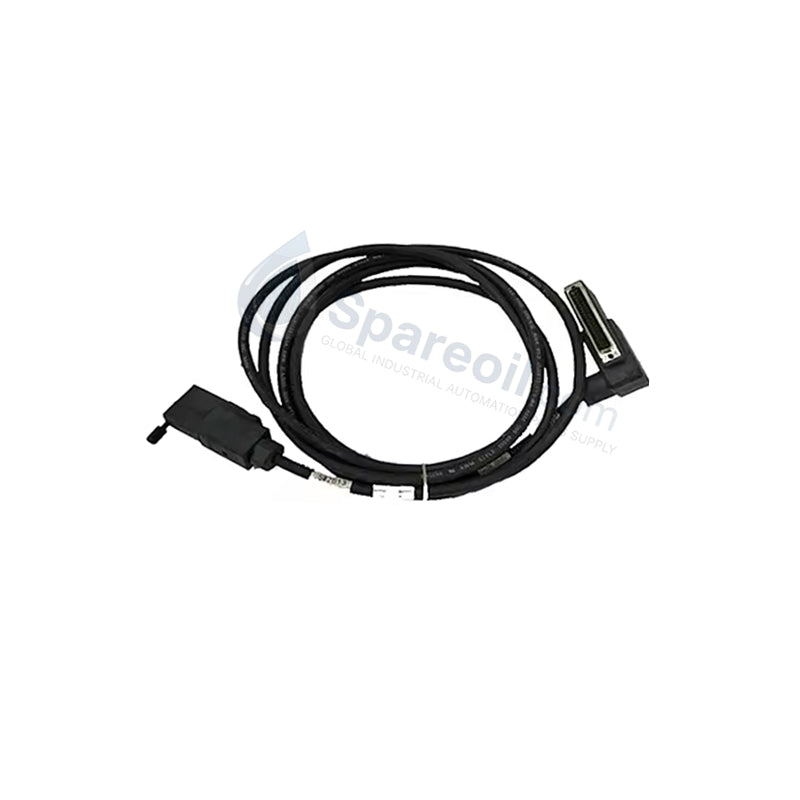

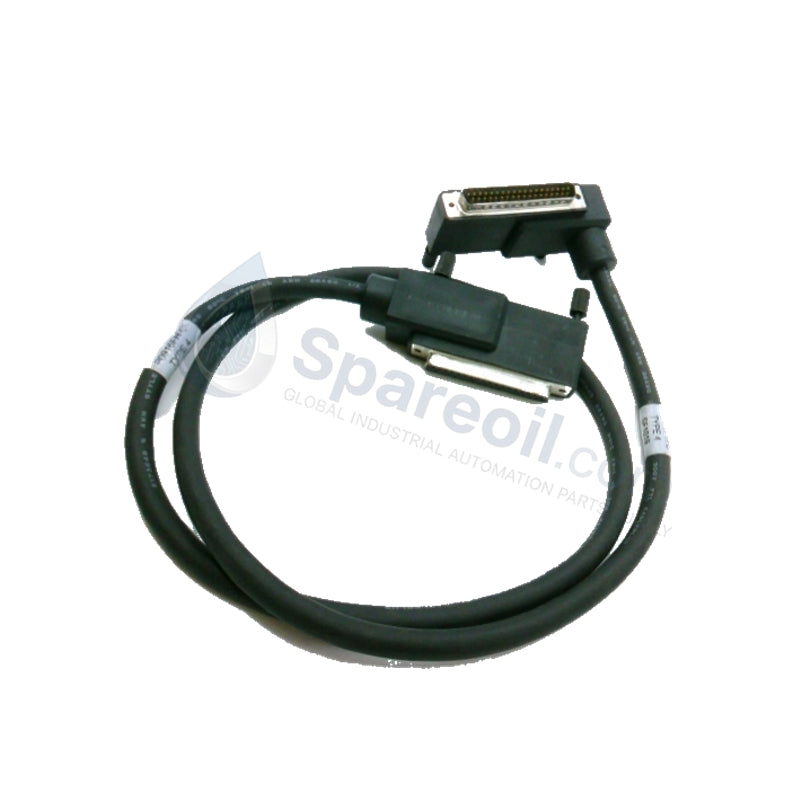

• P0916FH-C: Conjunto de cable terminal tipo 4 dedicado con una longitud fija de 1 metro, desplegado exclusivamente para interconectar el módulo P0916FH central a bloques de terminación FBM2xx externos.

Especificaciones de Hardware

Matriz de Instrumentación de Control de Procesos y DCS

El módulo funciona con aislamiento integrado de canal a canal para evitar que las corrientes de bucle de tierra degraden la precisión de la medición analógica a través de las 16 rutas de señal. Al procesar entradas analógicas de bajo nivel o interconectar con instrumentación remota, la barrera de aislamiento galvánico mantiene la integridad de la señal frente a voltajes de modo común altos, comunes en entornos de plantas industriales. Además, el subsistema admite la integración directa con bloques de terminación FBM242 especializados para ejecutar la compensación de unión fría (CJC) durante las operaciones de monitoreo de temperatura a nivel de termopar, manteniendo la precisión digital mediante el equilibrio interno de la tensión de referencia a través del bus del backplane.

Preguntas Frecuentes

P: ¿Se puede cambiar en caliente el conjunto de cables P0916FH-C mientras el módulo P0916FH activo está encendido?

R: No. Desconectar el cable de interfaz P0916FH-C durante el funcionamiento activo del sistema interrumpe el bucle eléctrico de los 16 canales simultáneamente. Esto puede inducir transitorios inductivos y hacer que el controlador I/A Series registre instantáneamente una falla de canal. Apague el bucle o coloque los bloques de control asociados en modo manual/derivación antes de realizar el mantenimiento del conjunto de cables.

P: ¿Cuál es la limitación mecánica de la ruta del cable de interfaz P0916FH-C?

R: El P0916FH-C es un cable terminal Tipo 4 con una restricción de longitud física rígida de 1 metro. No se puede empalmar, extender o encadenar sin introducir atenuación de señal y degradar el rendimiento de adquisición de alta velocidad de 10000 muestras/seg.

Directrices de Instalación en Campo

• Caja y Orientación: Monte el módulo dentro de una caja industrial con clasificación IP65 o superior para cumplir con las tolerancias de temperatura de funcionamiento (-40 a +125 °C). Asegure la alineación vertical en el bastidor de montaje para optimizar la disipación térmica pasiva a través de la carcasa de acero inoxidable.
• Enrutamiento de Cables y Radio de Curvatura: Asegure el conjunto de cables P0916FH-C utilizando alivios de tensión integrados. Mantenga un radio de curvatura mínimo de 10 veces el diámetro del cable para evitar la tensión interna del conductor y la degradación del blindaje.
• Blindaje y Conexión a Tierra: Termine todos los blindajes de los instrumentos de campo en la barra de conexión a tierra designada en el bloque de terminación FBM2xx. No conecte a tierra los cables en bucle ni establezca múltiples conexiones a tierra, ya que esto crea bucles de tierra que interfieren con los subcircuitos de aislamiento galvánico.
• Acoplamiento Terminal: Al cablear entradas de pulso o bucles analógicos al conjunto de terminación, pele el aislamiento a la longitud especificada y apriete los tornillos terminales a los valores nominales industriales estándar para evitar una resistencia de contacto intermitente.
