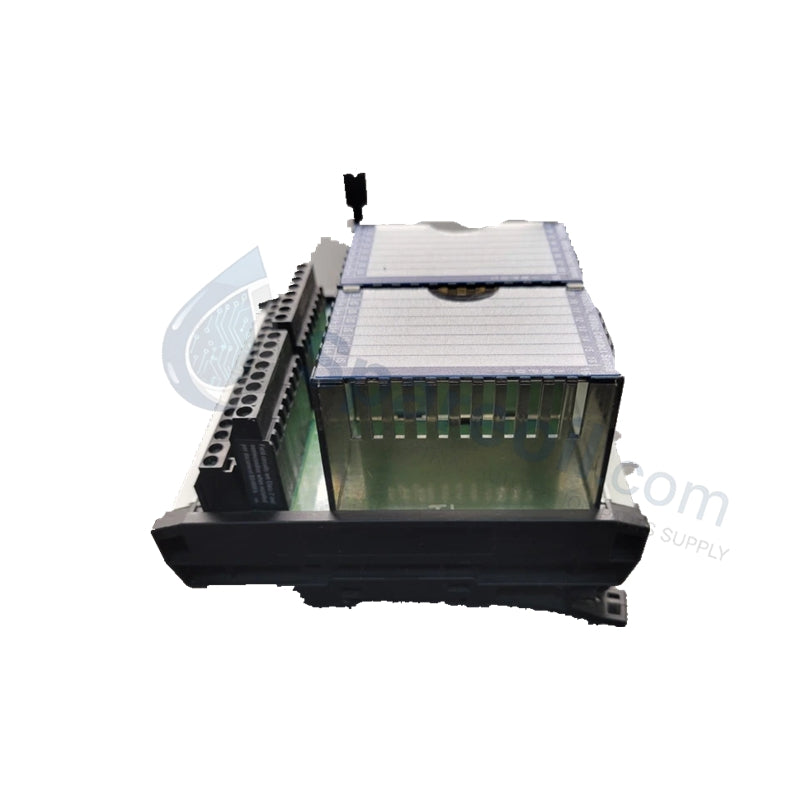

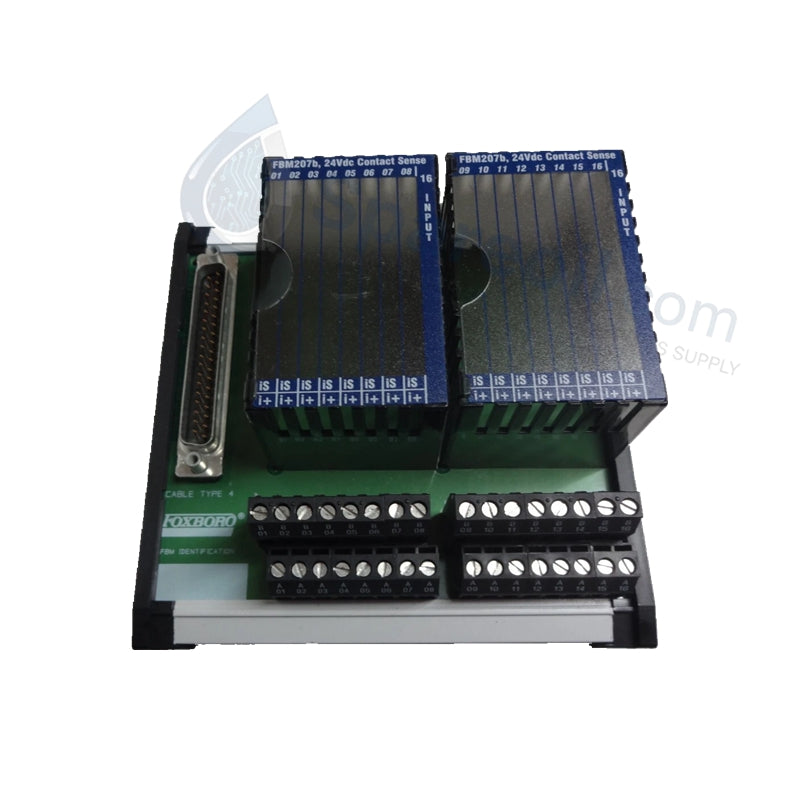

Módulo de Bloque de Terminales Foxboro P0916JS FBM207b

Configurado para la detección de señales discretas dentro de las redes DCS Foxboro I/A Series, el Foxboro P0916JS (Módulo de Bloque de Terminales de Detección de Contacto P0916JS) proporciona una ejecución física/eléctrica directa. El hardware funciona como la interfaz de terminación dedicada para el Módulo Fieldbus FBM207b, capturando 16 canales discretos de entradas de estado de contacto seco. Al dirigir un voltaje de humedecimiento de 24 VCC a contactos de campo externos y medir la corriente del lazo de retorno a través de circuitos de optoaislamiento galvánico internos, la unidad actualiza continuamente las variables de estado discreto en el bus de la placa posterior del sistema activo sin introducir ruido externo en la lógica de control.

Especificaciones del Hardware

Parámetro Especificación
Modelo P0916JS
Marca Foxboro
Origen Estados Unidos
Peso 0.33 kg (0.73 lbs)
Dimensiones 161 x 110 x 20 mm
Temp. de Operación 0 a +60 grados C
Consumo de Energía Menor o igual a 8 W
Tipo de Módulo Bloque de terminales de compresión / interfaz de detección de contacto
Número de Entradas 16 canales de entrada independientes
Voltaje de Entrada Voltaje nominal de detección de contacto de 24 VCC
Compatibilidad con el Sistema Foxboro I/A Series DCS / FBM207b
Memoria 16 MB SDRAM, 32 MB Flash
Procesador Controlador de comunicación integrado
Humedad Hasta 95% HR (sin condensación)
Choque/Vibración Choque de 15 g, vibración de 0.05 g rms
Opciones de Montaje Montaje en riel DIN o seguimiento de ranura de placa base integrada
Certificaciones CE, UL, CSA, IEC 61131-2

Aislamiento Canal a Canal e Interfaz de Control de Backplane DCS

La arquitectura física presenta parámetros de aislamiento canal a canal completos para eliminar bucles de potencial de tierra cuando los interruptores de campo comparten coordenadas de tierra dispares. Este límite galvánico evita que los picos de voltaje de modo común migren a la lógica de comunicación de bajo voltaje en el bus de la placa posterior. Al ejecutar escaneos de estado binarios rápidos, la red de filtrado bloquea el ruido de inducción de alta frecuencia de las líneas de alimentación de CA cercanas, lo que permite que las 16 entradas separadas transiten predeciblemente entre los estados lógicos 0 y 1 sin causar una deriva de registro de diagnóstico o un retardo de paquete en los módulos de control adyacentes.

Preguntas Frecuentes

P: ¿Cómo maneja el módulo los cortocircuitos o las fallas de tierra de campo en las líneas de detección de 24 VCC? R: Cada bucle de entrada individual en el conjunto del bloque de terminales de compresión cuenta con protección de limitación de corriente dedicada. Un cortocircuito a tierra en un contacto de campo externo aísla el único canal afectado, limitando el consumo de corriente por debajo de los umbrales de daño y preservando la potencia operativa completa para las 15 entradas de sensor restantes.

P: ¿Este bloque de terminales de detección de contacto es intercambiable en caliente mientras el chasis host permanece energizado? R: Sí, el diseño permite la instalación en caliente en rieles DIN o configuraciones de placa base compatibles. Los pines de la interfaz del conector escalonados garantizan que los contactos de tierra y de alimentación se conecten antes que las líneas de señal durante la inserción y se desconecten al final durante la extracción, manteniendo la estabilidad de la comunicación del bus de datos.

Pautas de Instalación en Campo

  • Regulaciones de Conexión a Tierra del Blindaje y Diseño de Cables: Dirija todos los bucles de interruptores discretos de bajo voltaje de 24 VCC a través de bandejas de cables dedicadas separadas de los arrancadores de motores de CA de alta potencia o las salidas de accionamiento de velocidad variable. Termine los hilos de drenaje generales explícitamente en una única barra de tierra de instrumento de cobre dentro del recinto para mantener las métricas de aislamiento.
  • Controles de Par de Apriete del Bloque de Terminales de Compresión: Inserte los extremos de los cables pelados directamente en los terminales de compresión del conjunto de terminales. Apriete todos los tornillos de sujeción según las especificaciones de par de fábrica para construir terminaciones herméticas capaces de resistir una vibración ambiental continua de 0.05 g rms.
  • Gestión Térmica del Riel DIN: Encaje el marco del bloque de terminales firmemente en rieles DIN estándar, montados rígidamente vertical u horizontalmente. Asegure un límite de ventilación por convección mínimo de 50 mm por encima y por debajo de la estructura de la jaula de tarjetas para evitar la acumulación de calor localizado cuando el sistema funcione cerca de los umbrales de +60 grados C.
