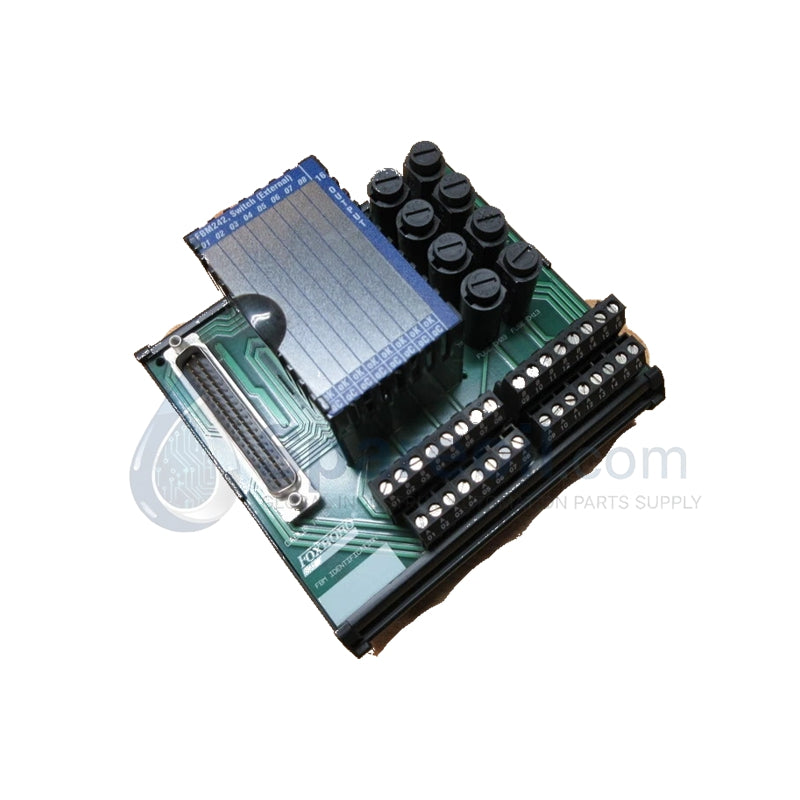

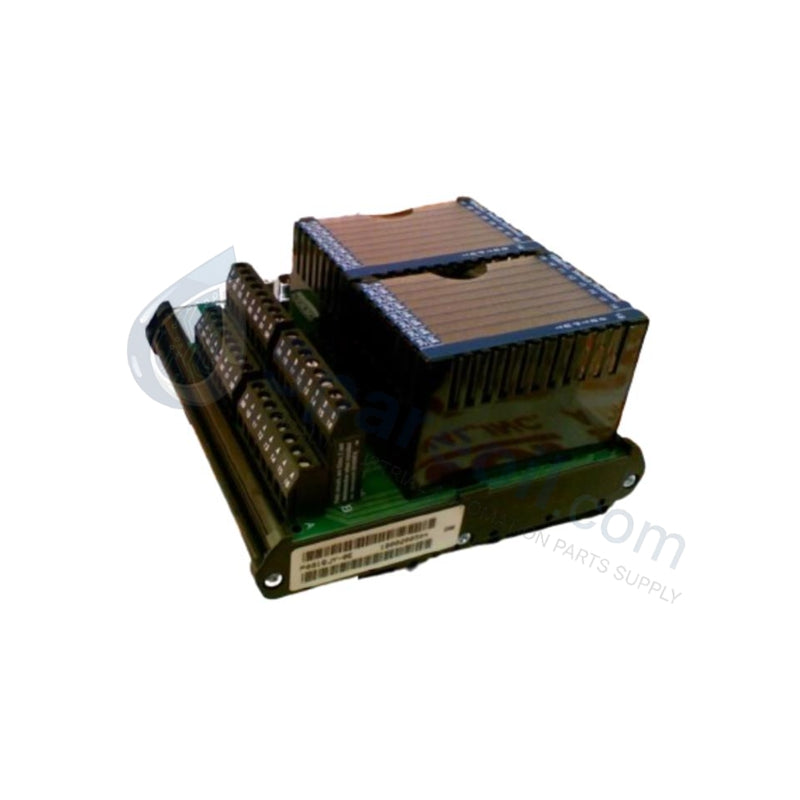

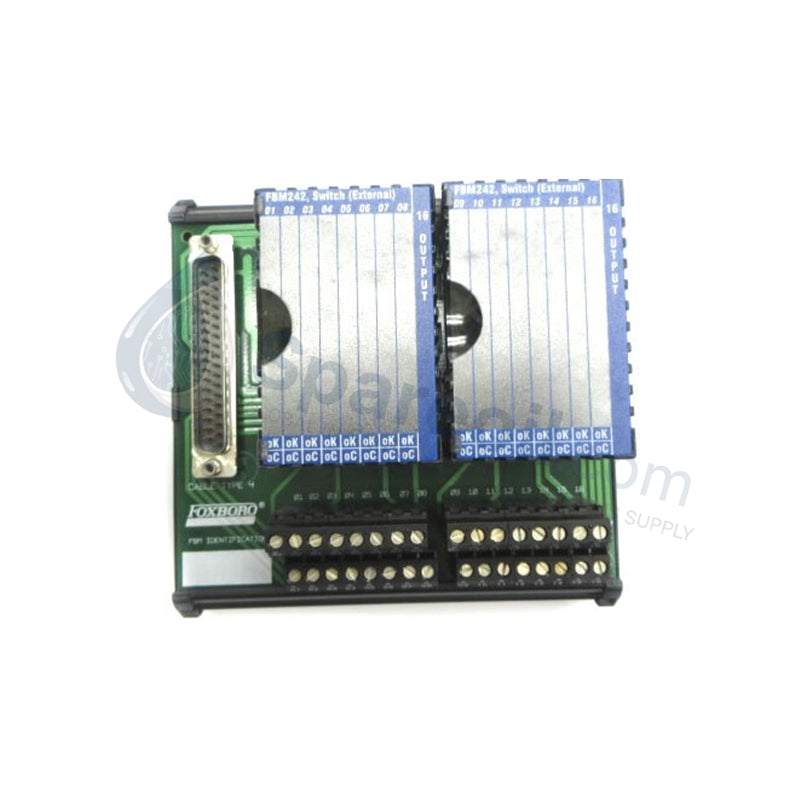

Conjunto de Terminales Foxboro P0916JY FBM242

Configurado para la interceptación y el enrutamiento preciso de señales dentro de las redes DCS de la Serie I/A de Foxboro, el Foxboro P0916JY (Conjunto de Terminales P0916JY) proporciona ejecución física/eléctrica directa. El hardware sirve como la capa de terminación primaria diseñada específicamente para la matriz del módulo FBM242, conectando el cableado de instrumentación de campo directamente al panel posterior del subsistema de control digital localizado. Equipado con barreras de aislamiento eléctrico integradas, cada circuito admite parámetros de entrada discretos mientras mantiene una protección punto a punto a través de fusibles en línea nativos clasificados para soportar condiciones de sobrecarga severas sin comprometer la integridad del bus de datos adyacente.

Especificaciones del Hardware

Parámetro Especificación
Modelo P0916JY
Marca Foxboro
Origen Estados Unidos
Peso 0,57 kg (1,25 lbs)
Dimensiones 161 x 110 x 20 mm
Temperatura de Operación 0 a +60 grados C
Consumo de Energía Menor o igual a 8 W
Clasificación Eléctrica 60 V máximo, 2 A continuos máximos por canal
Compatibilidad del Sistema Foxboro I/A Series DCS / FBM242 Series
Memoria 16 MB SDRAM, 32 MB Flash
Procesador Controlador de comunicación integrado a bordo
Fuente de Alimentación Alimentación nominal de panel posterior de 24 VCC
Humedad Hasta 95% HR (sin condensación)
Choque/Vibración Choque de 15 g, vibración de 0,05 g rms
Protocolos de Comunicación Arquitectura de bus de campo redundante Foxboro propietaria
Certificaciones CE, UL, CSA, IEC 61131-2

Aislamiento entre Canales e Interfaz de Control del Panel Posterior DCS

La arquitectura física del conjunto de terminales impone métricas de aislamiento continuo entre canales, bloqueando picos de alto voltaje y desfases transitorios de voltaje de modo común hasta el límite de hardware máximo de 60 V. Esta ingeniería preventiva evita la diafonía eléctrica en la lógica de comunicación de bajo voltaje en el bus activo del panel posterior. Los puntos de terminación física mantienen compatibilidad de impedancia lineal con los parámetros del protocolo de bucle HART de 4-20 mA estándar, lo que permite que las señales de datos primarias pasen limpiamente a los canales de adquisición del FBM242 mientras evita que los campos electromagnéticos externos induzcan la deriva de la señal en cálculos de control críticos.

Preguntas Frecuentes

P: ¿Cómo reacciona la configuración del fusible en línea durante un evento de sobrecorriente en un bucle de campo?

R: Cada trayectoria de canal contiene un fusible discreto integrado clasificado hasta 2 A continuos. Cuando una falla de campo impulsa la corriente más allá del perfil operativo seguro, el fusible local abre el bucle, aislando la rama defectuosa y evitando que las caídas de voltaje interrumpan el intercambio de datos en canales paralelos.

P: ¿Este conjunto de terminales es intercambiable en caliente bajo condiciones de cableado de campo energizado?

R: Sí, la unidad admite la instalación intercambiable en caliente en vivo. La interfaz mecánica asegura que las trazas de energía de campo y las pistas de tierra del chasis se activen antes de los pines de conexión lógica, asegurando cero pérdidas de paquetes de comunicación o picos de latencia del bus en todo el subsistema DCS en funcionamiento.

Guías de Instalación en Campo

  • Puesta a Tierra de Blindaje y Terminación del Cable de Drenaje: Asegure todos los cables de drenaje individuales de los cables de instrumentación de campo directamente a la barra de tierra centralizada del armario de marshalling. Mantenga una filosofía de puesta a tierra de un solo punto para maximizar la efectividad física de los circuitos de aislamiento entre canales.
  • Par de Cableado y Restricciones de Acoplamiento de la Placa Base: Alinee la interfaz del bloque de terminales con las pistas de ranura del panel posterior del FBM242. Apriete todos los tornillos de retención del bloque de terminales de campo según las especificaciones de fábrica para verificar conexiones herméticas capaces de desviar fuerzas de vibración industrial continuas de 0,05 g rms.
  • Enrutamiento de Conductos y Supresión de Diafonía: Asegúrese de que los cables de entrada de campo se enruten a través de bandejas de cableado de bajo voltaje aisladas y conectadas a tierra. Mantenga distancias de separación física de los conductos de suministro de 440 VCA de alta potencia o el cableado de control del motor para evitar la generación de sobretensiones inductivas.
