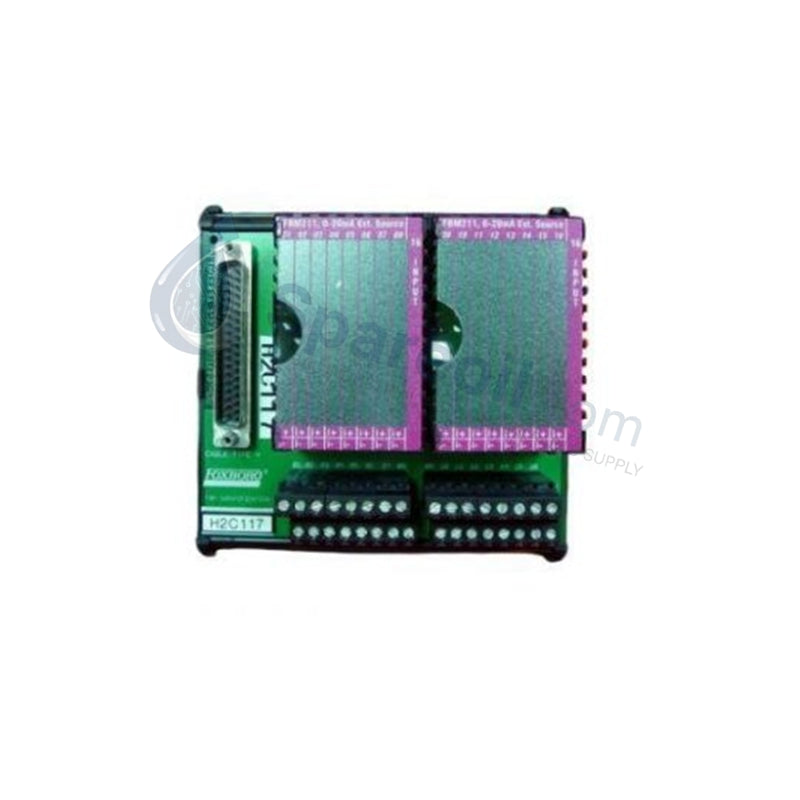

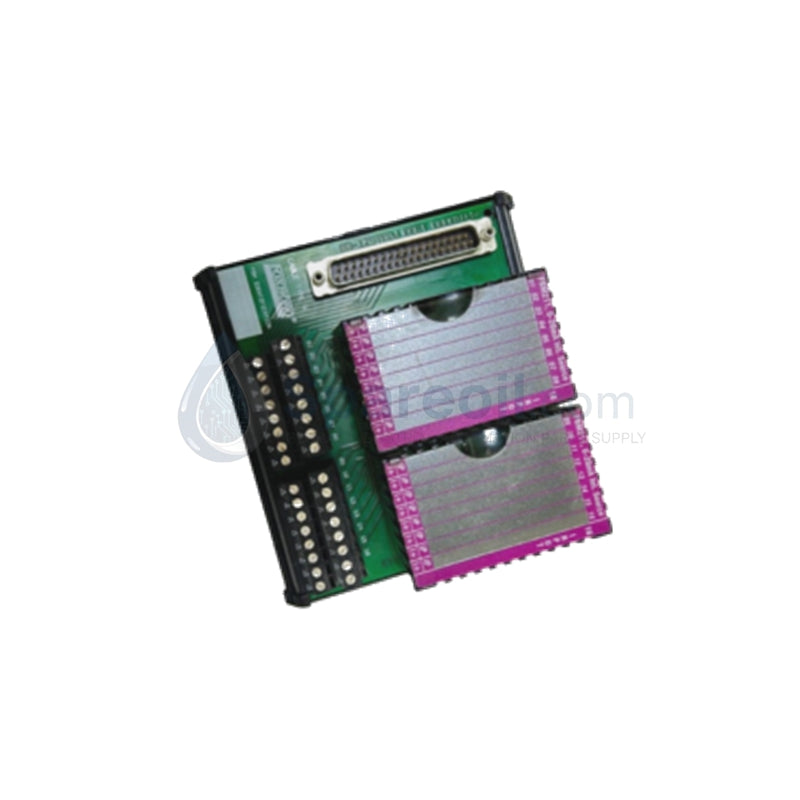

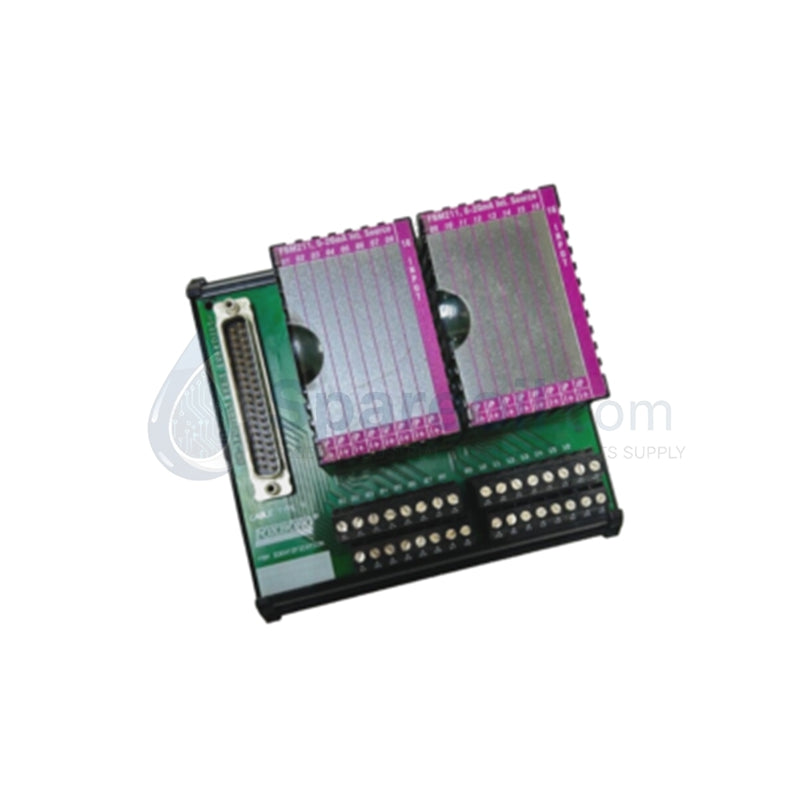

Módulo de salida aislado Foxboro P0916NB

Módulos de salida aislados Foxboro I/A Series P0916NB

Módulos de salida aislados Foxboro I/A Series P0916NB

Disponibilidad: 10 Quedan en stock

Módulo de Salida Aislada Foxboro P0916NB El Foxboro P0916NB, también catalogado como Módulo de Salida Aislada P0916NB, funciona como un...

Código: P0916NB

Manufacturer: Foxboro
Product No.: P0916NB
Product Type: Módulos de Salida Digital
Product Origin: USA
Payment:T/T, Western Union
Weight: 600g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Módulo de Salida Aislada Foxboro P0916NB

El Foxboro P0916NB, también catalogado como Módulo de Salida Aislada P0916NB, funciona como un componente de hardware dedicado para el procesamiento de señales discretas dentro de las plataformas Foxboro I/A Series DCS. Ejecuta aislamiento eléctrico y conmutación de salida a través de 8 vías de canal dedicadas para accionar actuadores de campo, relés y elementos de control discretos desde el bus del plano posterior.

Desglose de Sufijos y Matriz de Modelos

Código de Sufijo	Código de Opción	Descripción / Especificación Estructural
P0916	-	Ensamblaje de Terminación Base / Serie de Módulos de Salida
NB	-	Configuración de Interfaz de Salida Aislada de 8 Canales

Especificaciones de Hardware

Parámetro	Especificación
Modelo	P0916NB
Marca	Foxboro
Origen	EE. UU.
Peso	0,6 kg
Dimensiones	14,7 cm x 5,15 cm x 11,4 cm
Temperatura de Funcionamiento	0 a 60 grados C
Consumo de Energía	8,5 W máximo
Tamaño de Memoria	16 MB SDRAM, 32 MB Flash
Voltaje de Entrada	24 VCC (entrada redundante)
Número de Canales	8 canales de salida aislados
Opciones de Montaje	Instalación en carril DIN o en armario

Protocolo de Bucle HART 4-20 mA y Aislamiento de Canales

El P0916NB incorpora barreras de aislamiento continuas canal a canal que desacoplan los circuitos de cableado de campo individuales del procesamiento lógico del plano posterior. Este aislamiento estructural evita que los lazos de tierra y los transitorios de campo de alto voltaje dañen las placas lógicas del sistema o interrumpan las señales analógicas adyacentes, como las líneas de protocolo de bucle HART de 4-20 mA que pasan por conductos de cable compartidos. La separación galvánica interna garantiza la pureza de la señal, permitiendo que las salidas de control digital funcionen de forma estable junto con entradas analógicas sensibles que utilizan compensación de unión fría (CJC) y circuitos de conversión de señal de alta densidad.

Preguntas Frecuentes

P: ¿Cuáles son los requisitos de alimentación principales para el módulo P0916NB?

R: El módulo funciona con un voltaje de suministro nominal de 24 VCC con soporte de línea redundante, consumiendo una carga de energía máxima de 8,5 W.

P: ¿Cómo protege el aislamiento canal a canal la arquitectura del sistema?

R: Las barreras de aislamiento galvánico separan físicamente cada uno de los 8 canales de salida, evitando que los picos de voltaje en modo común y los lazos de tierra de campo se propaguen a través del plano posterior.

P: ¿Puede el cableado de terminales permanecer conectado durante el mantenimiento en campo del módulo?

R: El conjunto admite bloques de cableado de desconexión rápida, lo que permite que el cableado de campo permanezca terminado mientras se reemplaza el chasis del módulo electrónico principal.

Guías de Instalación en Campo

Monte el módulo P0916NB en el carril DIN o el bastidor de montaje del armario designado, asegurando todo el hardware de retención del chasis. Conecte las líneas de alimentación principal y redundante de 24 VCC a los terminales de entrada correspondientes utilizando calibres de cable adecuados. Termine los conductores del dispositivo de campo en los bloques de tornillo o abrazadera de resorte, asegurándose de que los pares de señal permanezcan aislados de los conductores de CA de alto voltaje. Conecte los cables de drenaje de los cables de campo directamente a la barra colectora de tierra del armario para mantener la eficiencia del blindaje contra interferencias electromagnéticas externas.
