P0918AH Manual Técnico de la Hoja de Datos del Módulo de la Serie I/A

P0918AH Manual Técnico de la Hoja de Datos del Módulo de la Serie I/A de Foxboro

Disponibilidad: 10 Quedan en stock

Módulo de entrada analógica de la serie I/A P0918AH de Foxboro Configurado para la adquisición de señales de alta eficiencia...

Código: P0918AH

Manufacturer: Foxboro
Product No.: P0918AH
Product Type: Tarjetas de E/S distribuidas
Product Origin: USA
Payment:T/T, Western Union
Weight: 450g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

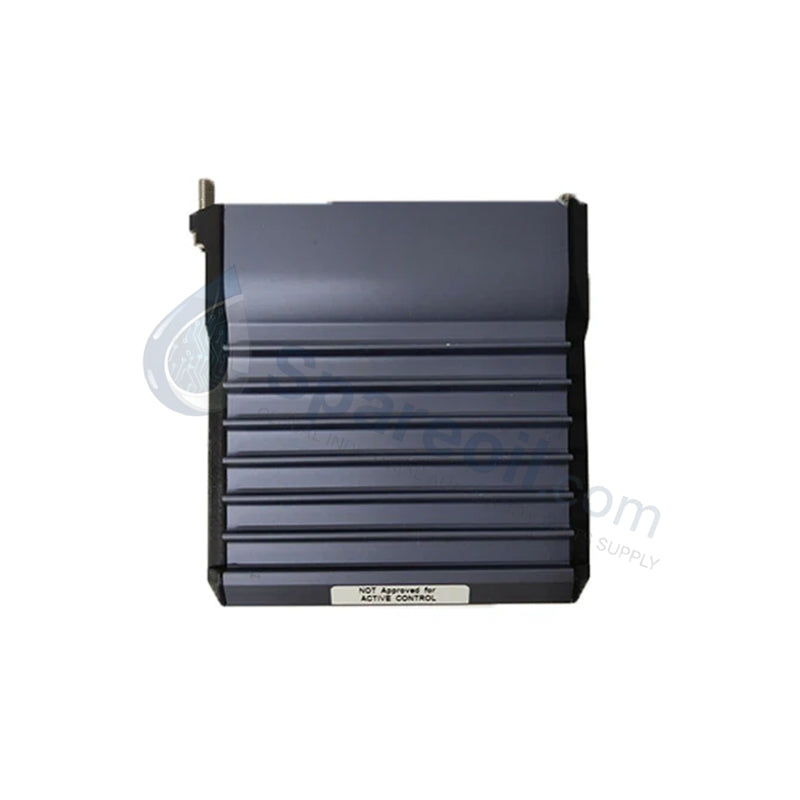

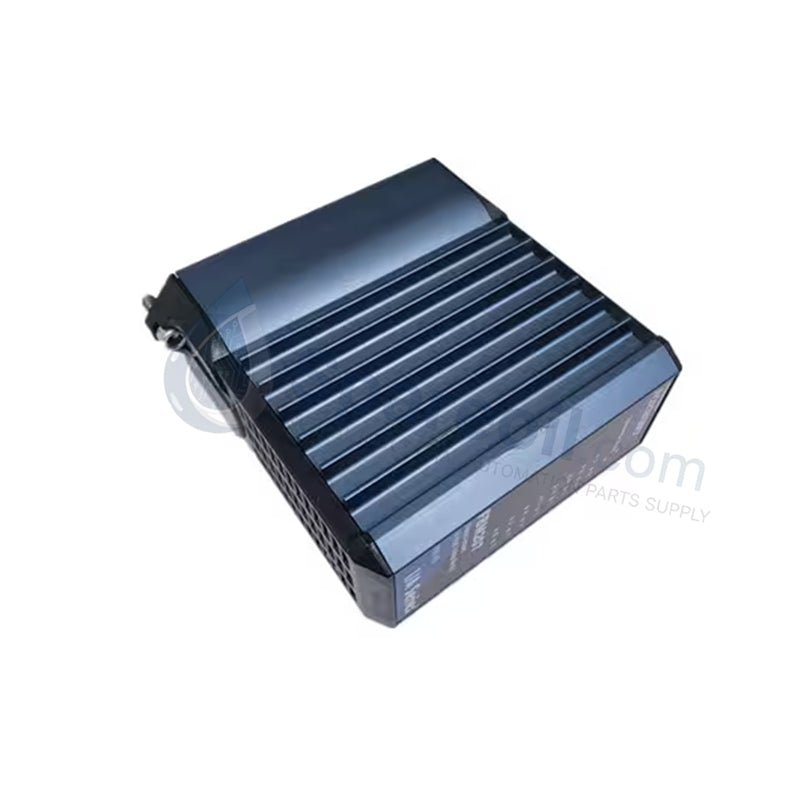

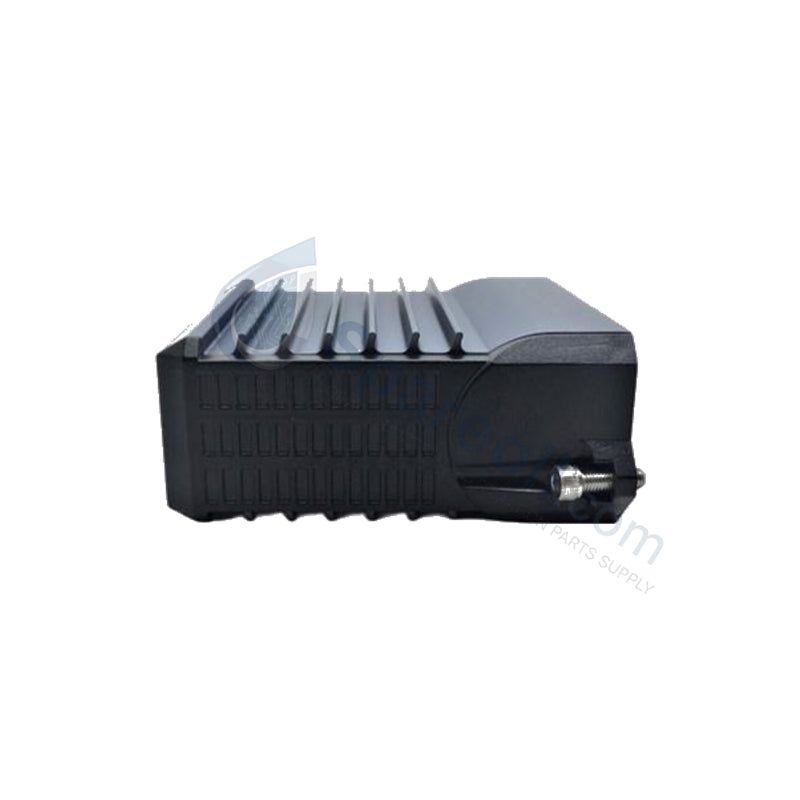

Módulo de entrada analógica de la serie I/A P0918AH de Foxboro

Configurado para la adquisición de señales de alta eficiencia en los sistemas de control distribuido de la serie I/A de Foxboro, el Foxboro P0918AH, también catalogado como el módulo de entrada analógica P0918AH, proporciona una ejecución física/eléctrica directa. Sirve como un punto de telemetría centralizado que convierte las señales de proceso analógicas entrantes en registros digitales para los procesadores de control del sistema.

Especificaciones de hardware

Parámetro	Especificación
Modelo	P0918AH
Marca	Foxboro
Origen	EE. UU.
Peso	450 g
Dimensiones	Huella estándar del módulo de campo Foxboro
Temp. de funcionamiento	0 a +60 grados C
Consumo de energía	24 VCC nominal
Número de canales	16 entradas analógicas de terminación única o diferencial
Tipos de entrada (corriente)	4-20 mA estándar, configurable hasta +-40 mA
Tipos de entrada (voltaje)	0-10 V, +-10 V
Resolución	Conversión A/D de 16 bits (compatibilidad con versiones anteriores de 12 bits)
Precisión	+-0,1% del rango completo
Tiempo de actualización	250 ms para alcanzar el 99% del valor final
Clasificación de aislamiento	500 VCC mínimo, hasta 1500-2000 V dependiendo de la revisión
Impedancia de entrada	Alta impedancia para voltaje; baja carga para bucles de corriente
Filtrado de señal	Filtros de reducción de ruido integrados

Matriz de instrumentación de control de procesos y DCS

El módulo procesa las señales de los instrumentos de campo a través de una topología de 16 canales utilizando la capa de protocolo de bucle HART de 4-20 mA o configuraciones de voltaje de estado estacionario. Para proteger los circuitos internos de conversión analógica a digital de la interferencia del lado del campo, la arquitectura impone una estricta barrera de aislamiento de canal a canal junto con un optoacoplamiento de canal a sistema. Esta configuración atenúa el ruido de modo común y elimina las corrientes de bucle de tierra en tendidos de cables largos, validando la precisión de los datos sin inducir diafonía cercana durante los ciclos de escaneo multicanal paralelos y continuos.

Preguntas frecuentes

P: ¿Se pueden mezclar bucles de terminación única y diferencial concurrentemente a través de los 16 canales?

R: La configuración depende del diseño del cableado de la placa base del backplane y de los puentes internos. Para mantener la especificación de precisión (+-0,1% del rango completo) y garantizar que los filtros de ruido integrados funcionen correctamente, los canales deben agruparse según el tipo de señal para evitar errores de referencia a tierra.

P: ¿Cuál es la carga de corriente continua máxima permitida en los bucles de corriente?

R: Los canales de entrada presentan un diseño de circuito de baja carga para un funcionamiento normal de 4-20 mA, pero los componentes activos se pueden configurar para tolerar picos de corriente extendidos de hasta +-40 mA sin activar el apagado térmico o la degradación de la barrera de aislamiento.

Directrices de instalación en campo

Integración de la placa base: Inserte el P0918AH en su ranura en la placa base modular de la serie I/A. Aplique presión uniforme hasta que las pestañas de retención se enganchen completamente en la estructura del riel para garantizar un contacto continuo con el bus del backplane.
Disciplina de conexión a tierra del blindaje: Dirija todos los blindajes de los instrumentos analógicos directamente a la barra de tierra designada del armario. Nunca conecte los blindajes tanto en el lado del transmisor de campo como en el panel de terminación del DCS, ya que esto generará bucles de tierra que pasarán por alto la barrera de aislamiento de 500 VCC del módulo.
Separación de conductos: Coloque el cableado del bucle de corriente y voltaje lejos de circuitos inductivos de alta potencia, relés de conmutación o cables de control de motor para maximizar la eficiencia de los filtros internos de reducción de ruido del módulo.
Verificación térmica: Mantenga un espacio libre vertical adecuado alrededor del conjunto del módulo para permitir el flujo de aire pasivo, asegurando que las temperaturas ambiente del armario no excedan el umbral de funcionamiento de +60 grados C.
