P0924JH Manual técnico de montaje de Foxboro FBM214b/216b

Disponibilidad: 10 Quedan en stock

Serie Foxboro P0924JH FBM214b/216b El Foxboro P0924JH, también catalogado como el Conjunto de Terminal de Comunicación P0924JH, sirve como el...

Código: P0924JH

Manufacturer: Foxboro
Product No.: P0924JH
Product Type: Módulos de montaje de terminación
Product Origin: USA
Payment:T/T, Western Union
Weight: 750g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

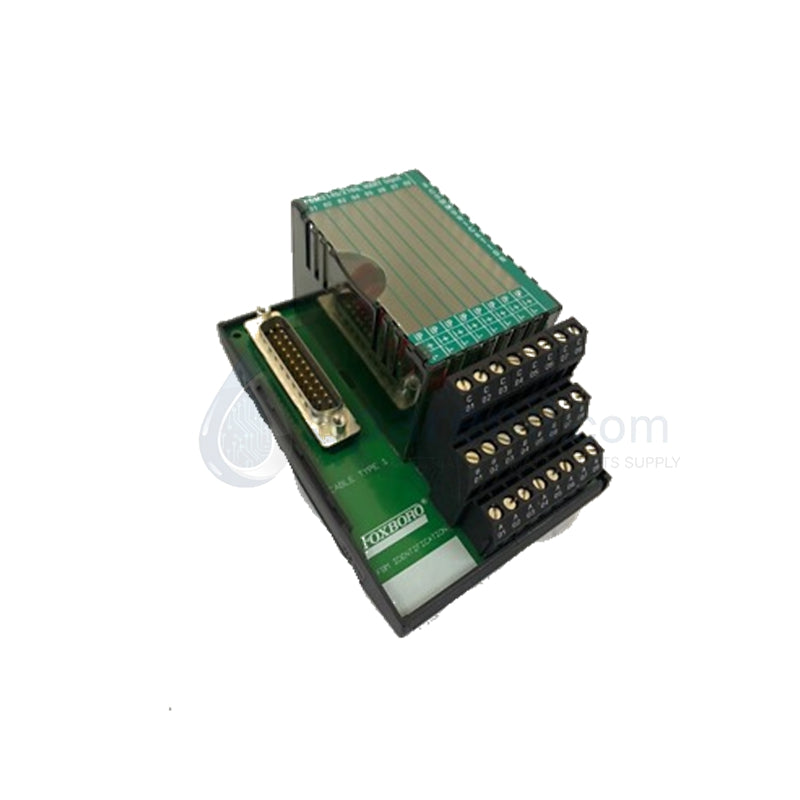

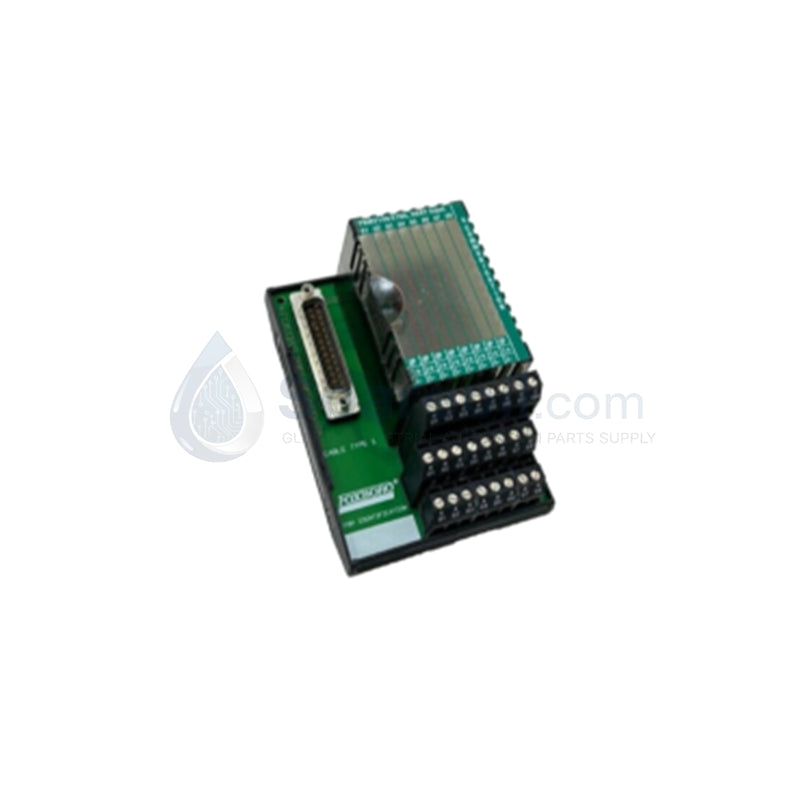

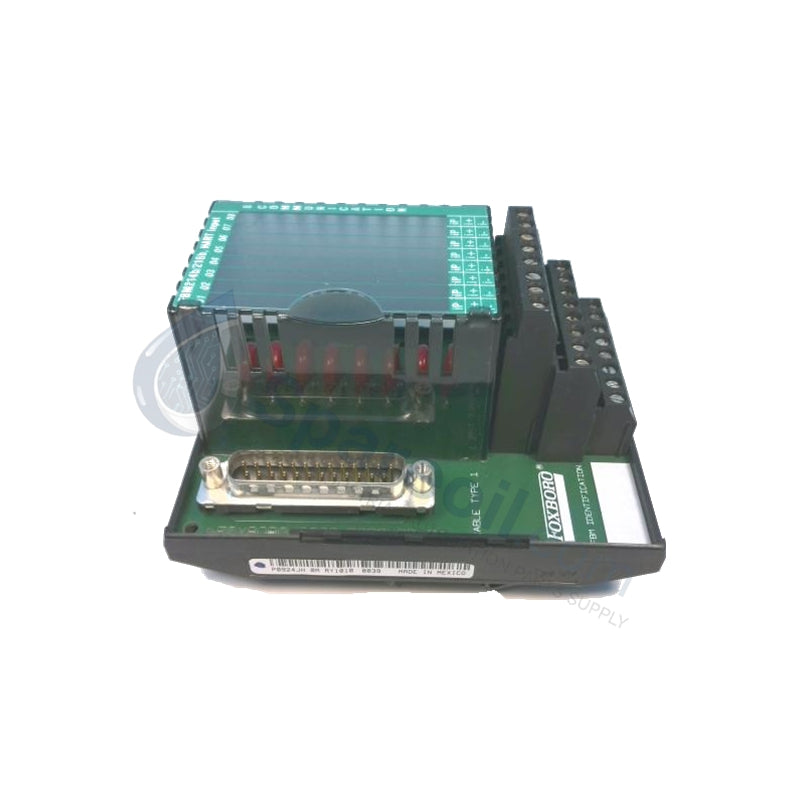

Serie Foxboro P0924JH FBM214b/216b

El Foxboro P0924JH, también catalogado como el Conjunto de Terminal de Comunicación P0924JH, sirve como el Conjunto de Terminación principal P0924JH utilizado para ejecutar la terminación de señales de alta densidad a través de las plataformas Foxboro I/A Series. Configurado para enrutar señales de campo directamente a los módulos FBM214b y FBM216b activos, el hardware establece una interfaz segura para 32 puntos de entrada/salida analógicos y digitales.

Especificaciones de Hardware

Parámetro	Especificación
Modelo	P0924JH
Marca	Foxboro (Invensys)
Origen	EE. UU.
Peso	750 g (base de paquete de 3.00 lbs)
Dimensiones	Diseño modular compacto
Temperatura de funcionamiento	-20 a +60 °C
Consumo de energía	24 VCC Nominal
Capacidad de canal	32 puntos de entrada/salida
Tipos de señal	Voltaje, corriente, señales discretas y rutas de entrada HART
Aislamiento	Aislamiento galvánico canal a canal y canal a sistema
Protección	Supresión de sobretensiones y resistencia EMI/RFI
Material de la carcasa	Poliamida
Tipo de terminación	Terminales de tornillo
Entrada redundante	Compatible
Certificaciones	CE, UL, CSA

Matriz de Instrumentación de Control de Procesos y DCS

El hardware funciona como una interfaz de conectividad sin alimentación o alimentada por bucle que admite líneas de protocolo de bucle HART de 4-20 mA. Para preservar la integridad de la medición bajo una fuerte interferencia electromagnética, la carcasa de poliamida integra aislamiento galvánico de canal a canal y de canal a sistema. Esta construcción atenúa eficazmente las corrientes de bucle de tierra y las sobretensiones transitorias en largas tiradas de cables de campo, suprimiendo la diafonía cercana durante los ciclos de escaneo multivariable paralelos sin interrumpir la telemetría digital de desplazamiento de frecuencia (FSK) HART activa.

Preguntas Frecuentes

P: ¿El conjunto de terminación P0924JH admite la configuración de redundancia de energía?

R: Sí. La arquitectura del conjunto admite entradas de energía de 24 VCC dobles y redundantes. Los circuitos de subasta internos equilibran automáticamente las fuentes de alimentación, asegurando el funcionamiento continuo de los transmisores de campo conectados si una línea de alimentación experimenta un circuito abierto o una caída de voltaje.

P: ¿Este bloque de terminales puede acomodar señales discretas y analógicas simultáneamente?

R: Sí. Los 32 puntos de terminal de tornillo son capaces de manejar tipos de señales de voltaje, corriente y discretas simultáneamente, siempre que los módulos de bus de campo activos asociados (como el FBM214b o el FBM216b) estén programados y mapeados para procesar esas respectivas clasificaciones de señal.

Pautas de Instalación en Campo

Disposición de montaje: Encaje la base de poliamida en un riel DIN estándar de 35 mm o atorníllela directamente a una placa base modular. Verifique que el clip de conexión a tierra estructural se acople firmemente con metal limpio para asegurar una ruta sin impedimentos para la desviación de supresión de sobretensiones.
Conexiones de terminales de tornillo: Pele los conductores de campo individuales a la dimensión especificada antes de asegurarlos en los terminales de tornillo. Aplique los valores de torque especificados para evitar el calentamiento localizado o los contactos eléctricos de alta resistencia.
Matriz de conexión a tierra del blindaje: Termine todos los blindajes de los cables de instrumentación de campo en la barra de bus de tierra de punto único dedicada dentro del gabinete de marshalling. No conecte a tierra los blindajes en ambos extremos para evitar crear corrientes de tierra circulantes que eviten el aislamiento galvánico del módulo.
Asignación de ruta de cable: Dirija los cables de señal analógica de baja tensión de 4-20 mA y HART dentro de conductos de cableado separados lejos de líneas de motor de CA de alta potencia, relés de conmutación o bobinas inductivas para eliminar la inyección de ruido de alta frecuencia.
