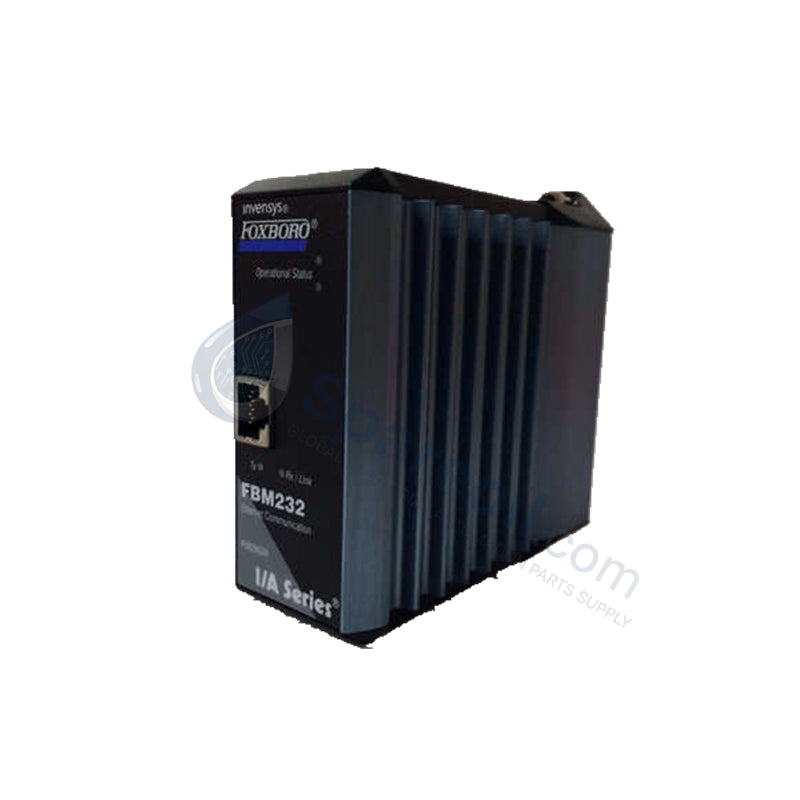

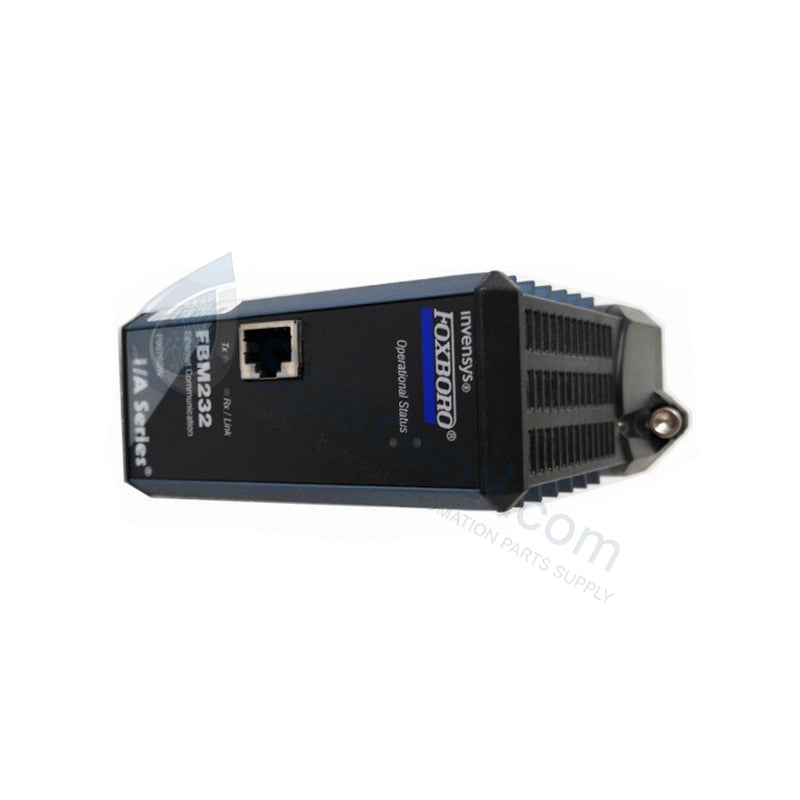

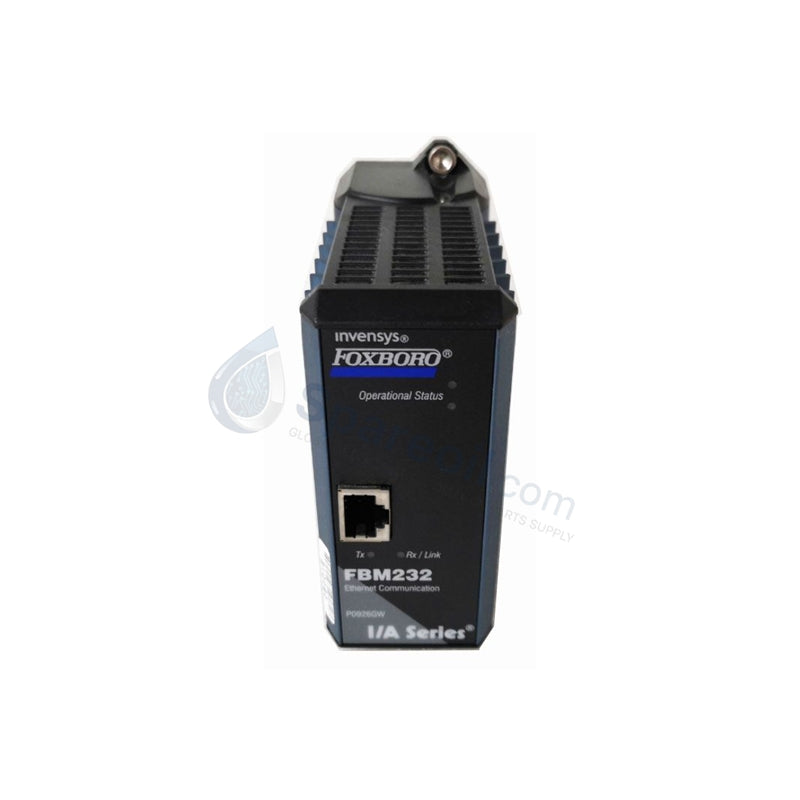

Módulo Integrador de Sistema de Dispositivos de Campo Foxboro P0926GW FBM232

Configurado para Tareas Técnicas Específicas en el Nombre del Sistema/Red, el Foxboro P0926GW (Módulo Integrador de Sistema de Dispositivos de Campo FBM232) proporciona ejecución física/eléctrica directa. Interconecta 16 canales de entrada analógicos independientes para procesar señales físicas de 4-20 mA DC directamente en el entorno del controlador. El hardware ejecuta tareas de adquisición y aislamiento de señales continuas en tiempo real en las plataformas de control de Foxboro sin intervención manual de preprocesamiento de señales.

Especificaciones de Hardware

Parámetro Especificación
Modelo P0926GW
Marca Foxboro
Origen EE. UU.
Peso 0,34 KG
Dimensiones 11 cm x 11,5 cm x 4,5 cm
Temperatura de Funcionamiento 0 a +60 °C
Consumo de Energía Menor o igual a 8 W
Tipo de Módulo Entrada analógica aislada
Número de Canales 16
Rango de Señal de Entrada 4-20 mA DC
Resolución 12 bits
Precisión +/-0,1% del rango
Aislamiento Canal a canal y canal a tierra
Fuente de Alimentación 24 VDC nominal, entrada redundante compatible
Humedad Hasta 95% HR (sin condensación)
Conformidad CE, UL, CSA, IEC 61131-2

Propiedades de Instrumentación de Control de Procesos y DCS

El hardware implementa estrictos protocolos de aislamiento canal a canal en los 16 bucles de entrada para eliminar bucles de tierra diferenciales y la propagación de ruido en modo común. El soporte de protocolo de bucle HART de 4-20 mA incorporado permite una comunicación transparente para el diagnóstico de dispositivos de campo. Las rutinas internas de filtrado digital operan continuamente para mantener la precisión de la señalización dentro de +/-0.1% del rango, suprimiendo la interferencia de alta frecuencia en los bucles de variables de proceso críticos antes de transmitir los datos de telemetría a través de la interfaz del plano posterior del sistema.

Preguntas Frecuentes

P: ¿Se puede reemplazar este módulo en caliente mientras la alimentación del bucle de campo está activa? R: Sí, el módulo admite la instalación en caliente en un plano posterior Foxboro energizado. La extracción o inserción del módulo no interrumpe las comunicaciones concurrentes ni la distribución de energía a los módulos operativos activos adyacentes en la misma placa base.

P: ¿Cómo protege el aislamiento de canal a canal contra fallas de campo? R: Cada uno de los 16 canales independientes contiene componentes de aislamiento galvánico. Una sobretensión o una falla de bucle de tierra que ocurra en un bucle individual de cableado de instrumentos de campo se contiene eléctricamente, evitando la degradación de la señal o el daño de los componentes que se propaguen a los canales adyacentes o al controlador central.

P: ¿Qué ocurre si falla una sola alimentación de fuente de alimentación de 24 VDC? R: El módulo admite entradas redundantes de 24 VDC a través del plano posterior. Si una alimentación cae por debajo del umbral mínimo de funcionamiento, el módulo cambia instantáneamente a la alimentación alternativa sin pérdida del estado de procesamiento de la señal ni interrupción del bucle de campo.

Pautas de Instalación en Campo

  • Alineación de la placa base: Alinee las guías laterales del módulo con las ranuras designadas en el plano posterior de Foxboro. Presione firmemente hasta que el módulo encaje completamente en los conectores del plano posterior y asegure los mecanismos de sujeción mecánica para garantizar una conexión a tierra continua del chasis.
  • Cableado y terminación de blindaje: El cableado del bucle de campo para las entradas analógicas de 4-20 mA DC debe utilizar cables de par trenzado y blindados. Termine los blindajes en un solo punto de conexión a tierra de instrumentación limpio en el bloque de terminales de la placa base para evitar crear rutas de tierra paralelas.
  • Conductos y enrutamiento: Separe los cables de señal de baja tensión de 4-20 mA de los conductos de distribución de energía de CA de alta tensión por una distancia mínima de 30 cm para evitar la interferencia electromagnética inducida.
  • Verificación ambiental: Confirme que el ambiente del gabinete no exceda los +60 °C. Mantenga un espacio libre de enfriamiento pasivo o activo alrededor del conjunto de la placa base para evitar la acumulación térmica más allá de los límites operativos especificados.
