P0926HF Placa base modular Foxboro | Stock nuevo y original

Disponibilidad: 10 Quedan en stock

Base de montaje modular Foxboro P0926HF I/A Series Configurada para una ejecución precisa de la señal de reloj y una...

Código: P0926HF

Manufacturer: Foxboro
Product No.: P0926HF
Product Type: Planchas base modulares
Product Origin: USA
Payment:T/T, Western Union
Weight: 790g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

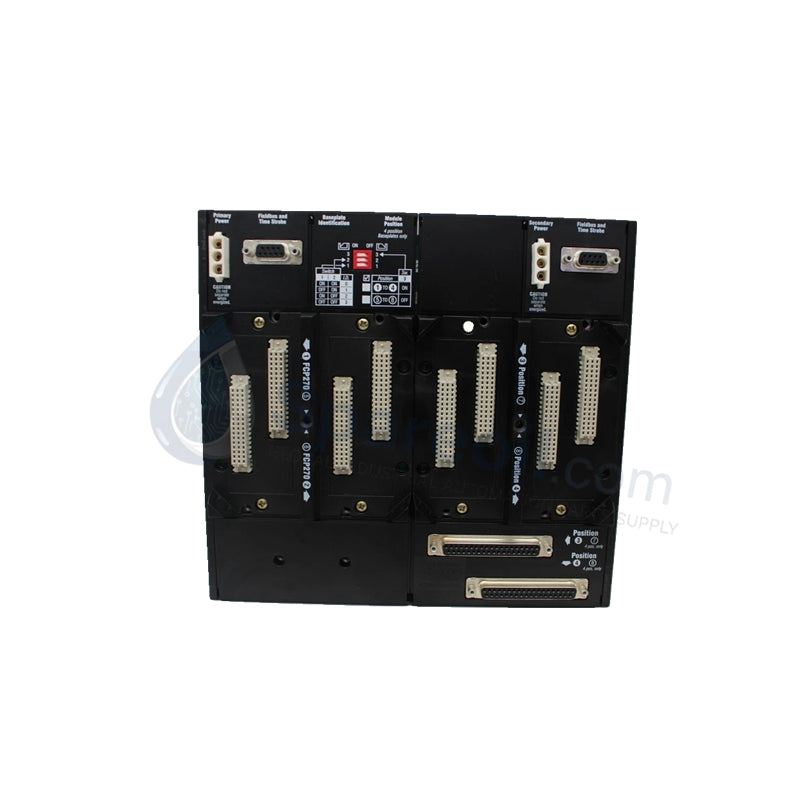

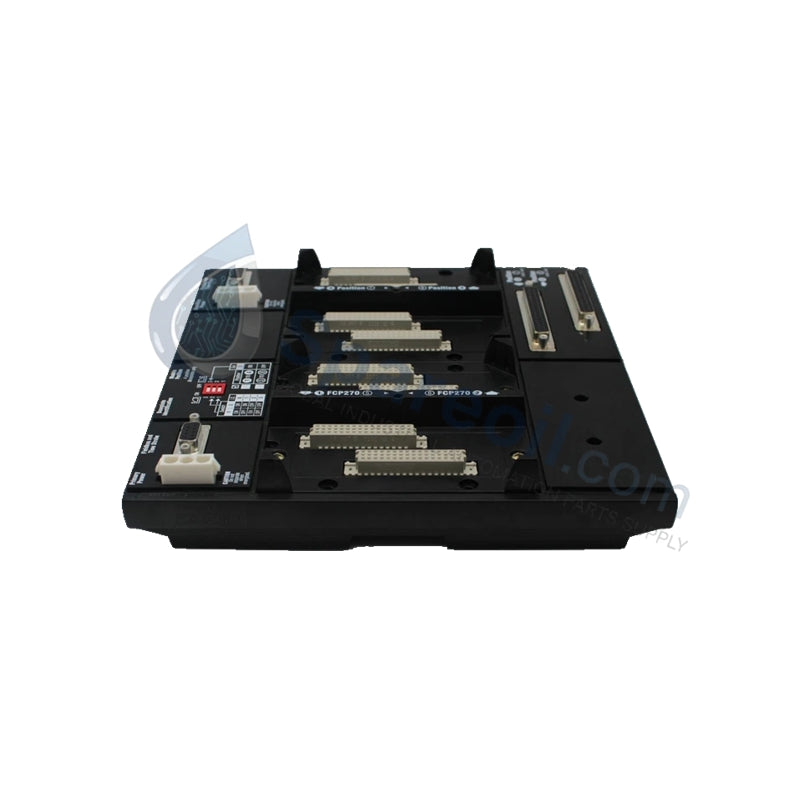

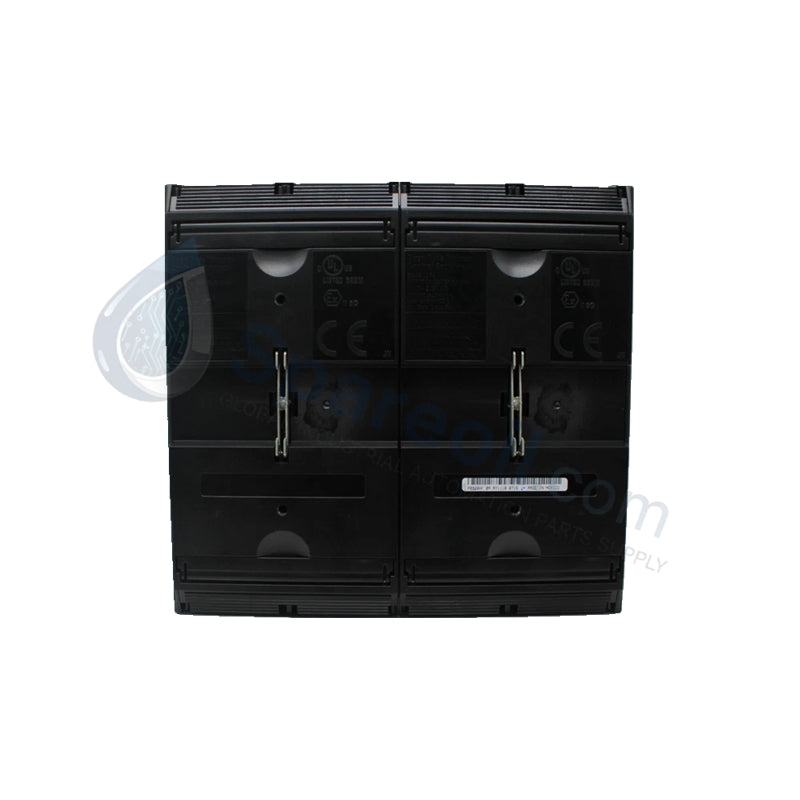

Base de montaje modular Foxboro P0926HF I/A Series

Configurada para una ejecución precisa de la señal de reloj y una interfaz multimódulo dentro del DCS Foxboro I/A Series, la Foxboro P0926HF (Base de montaje modular P0926HF) proporciona una ejecución física y eléctrica directa. La unidad establece el enrutamiento físico del backplane y la terminación de red localizada necesarios para interconectar los procesadores de control de Fieldbus y los módulos de Fieldbus.

Especificaciones de hardware

Parámetro	Especificación
Modelo	P0926HF
Marca	Invensys Foxboro
Origen	EE. UU.
Peso	0,79 kg (1,75 lb)
Dimensiones	Diseño modular compacto
Temperatura de funcionamiento	-40 a +85 °C
Consumo de energía	Determinado por la carga del módulo montado (entrada de suministro nominal de 24 VCC)
Número de ranuras	8 ranuras
Capacidad del módulo	Admite 2 módulos FCP270 y 2 módulos FBM de 4 posiciones
Configuración base	4 posiciones
Protocolo del sistema	Fieldbus Foxboro I/A Series con funcionalidad de señal de reloj integrada
Certificaciones	CE, UL, CSA

Aislamiento canal a canal y diagnóstico de bucle

La arquitectura de la base de montaje P0926HF impone estrictas barreras de aislamiento canal a canal y de aislamiento canal a sistema en todas las rutas de ranura integradas. Esta separación galvánica evita los bucles de tierra y la diafonía al distribuir señales de protocolo de bucle HART de 4-20 mA o entradas de 0-10 VCC a través de módulos adyacentes.

El circuito de señal de reloj integrado proporciona una distribución de reloj síncrona para garantizar una marca de tiempo precisa para las variables de proceso continuas. Los módulos de Fieldbus instalados en esta base de montaje aprovechan las trazas subyacentes del backplane para realizar una validación continua del bucle, detección de fallas e informes de diagnóstico en tiempo real de circuitos abiertos/cortocircuitos a los controladores FCP270 primarios.

Preguntas frecuentes

P: ¿Se pueden intercambiar en caliente los módulos FCP270 mientras la base de montaje P0926HF está encendida? R: Sí. El plano de distribución de energía de la base de montaje admite la inserción y extracción en caliente de módulos FCP270 y FBM redundantes sin interrumpir las comunicaciones del backplane ni cortar la energía de las ranuras activas adyacentes.

P: ¿Cómo gestiona la base de montaje la latencia de la señal de reloj en las 8 ranuras? R: Las longitudes de las trazas físicas para las líneas de señal de reloj se ajustan estrictamente en las 8 posiciones de ranura. Esta geometría limita la asimetría de los datos para garantizar que el muestreo analógico simultáneo permanezca completamente sincronizado dentro de los límites de procesamiento determinísticos.

P: ¿Requiere la P0926HF puentes de configuración externos para asignar direcciones de ranura? R: No. El direccionamiento de ranuras está cableado en los pines del conector del backplane de la base de montaje. Los identificadores de posición se determinan automáticamente en función de la asignación de ranura física donde se instala el módulo.

Pautas de instalación en campo

Orientación de montaje y estabilidad estructural: Fije la base de montaje a una estructura de montaje horizontal o vertical dentro del gabinete utilizando hardware estándar. Asegúrese de que todos los sujetadores de montaje estén asegurados para evitar la deflexión de los conectores del backplane inducida por la vibración.
Conexión a tierra de blindaje y terminación de hilo de drenaje: Conecte los blindajes de los cables de cableado de campo directamente a la barra de tierra designada del gabinete. No enrolle ni conecte en cadena los hilos de drenaje del blindaje entre módulos de bus de campo adyacentes en la base de montaje; mantenga todas las terminaciones punto a punto.
Enrutamiento de la fuente de alimentación y calibre del cable: Encamine las entradas de alimentación redundantes de 24 VCC utilizando un calibre de cable mínimo de 14 AWG (2,5 mm²). Asegúrese de que los terminales de alimentación primarios y secundarios estén bloqueados en su lugar para garantizar un funcionamiento continuo durante los eventos de vibración.
Separación de tipos de señal: Mantenga una distancia mínima de 50 mm entre las líneas de bus de campo de baja tensión que salen de la base de montaje y cualquier distribución de energía de CA de alta tensión o cables de control de motor dentro del gabinete.
