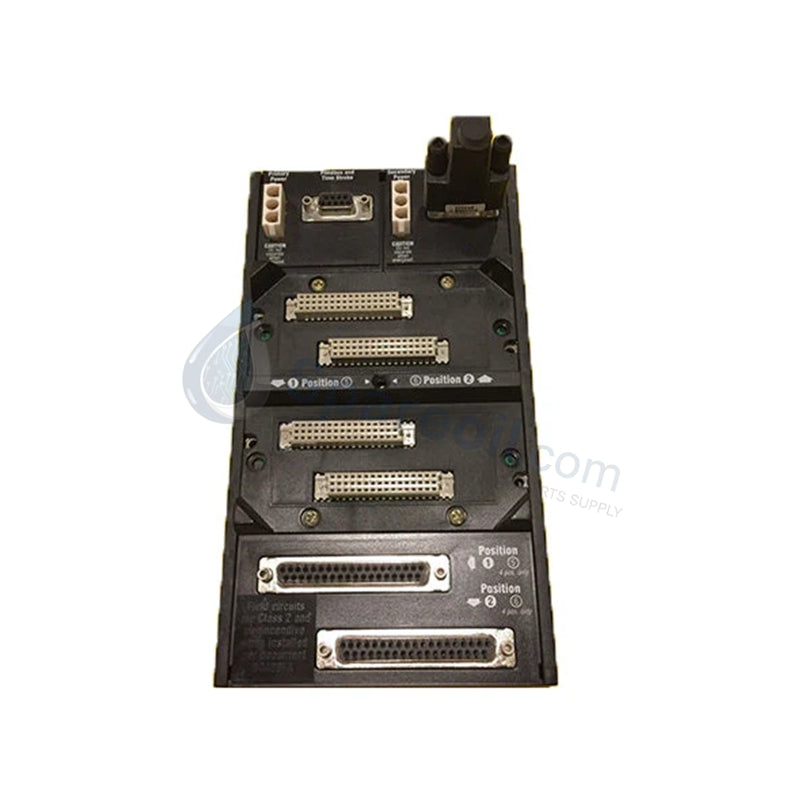

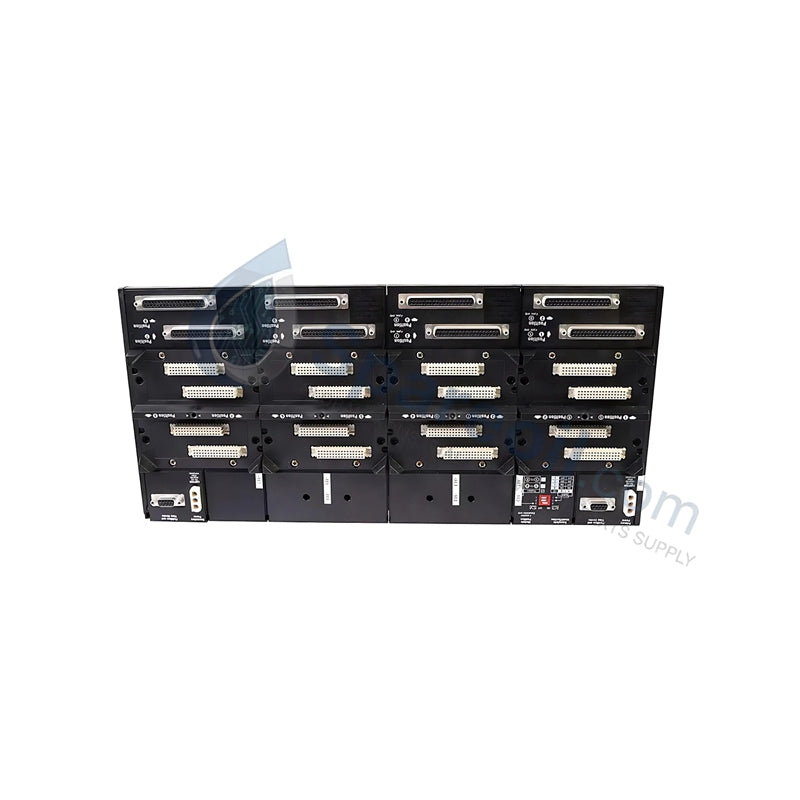

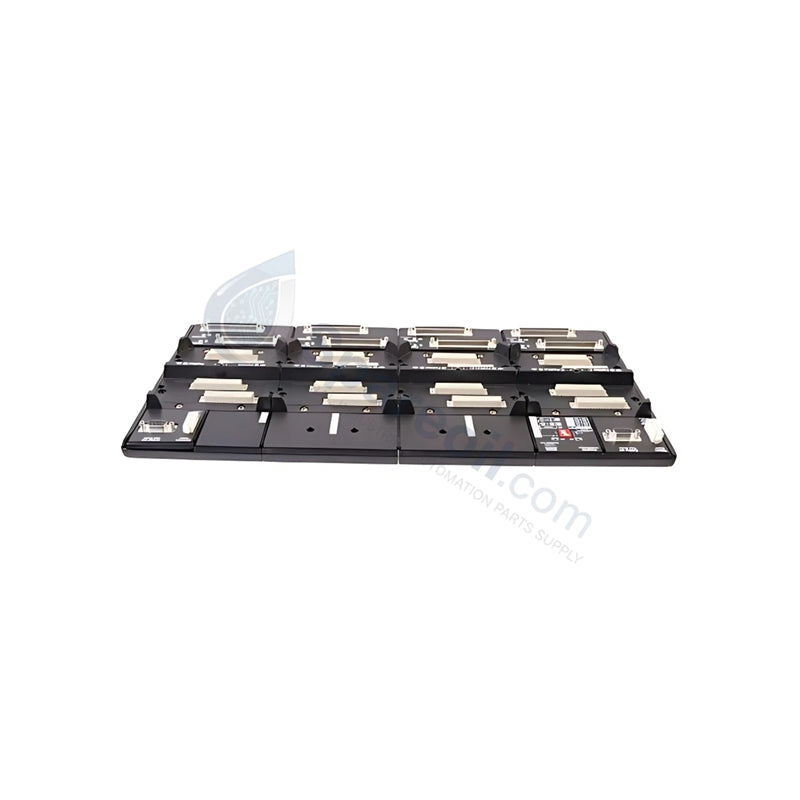

Base modular Foxboro P0926HTA de 8 ranuras

El Foxboro P0926HTA, también catalogado como el Módulo de Backplane Industrial P0926HTA, funciona como un componente de hardware dedicado para la distribución de la comunicación y el montaje de módulos de bus de campo dentro de los sistemas de control de la serie I/A de Foxboro. Configurado como un soporte de 8 ranuras, el conjunto establece una ejecución física/eléctrica directa para la señalización eléctrica, el enrutamiento de la comunicación de datos y las interfaces de los módulos de bus de campo (FBM) de la serie 200 montados en riel DIN.

Especificaciones de hardware

Conectividad de backplane de DCS y control de procesos

La arquitectura del backplane de la placa base integra rieles de alimentación y comunicación redundantes internos para mantener una conectividad persistente del bus de campo del módulo. Actúa como la interfaz principal del conjunto de terminación, asignando variantes de entrada brutas, incluidas señales de 4-20 mA, 0-10 VCC y de bajo nivel de 0-200 mV, directamente a las ranuras de procesamiento FBM individuales. Las pistas de seguimiento estructurales dentro de la carcasa del módulo garantizan la separación de las líneas de señal, suprimiendo la diafonía y protegiendo el bus de comunicación de múltiples placas de la interrupción electromagnética bajo una carga de densidad de E/S completa.

Preguntas frecuentes

P: ¿El backplane limita los parámetros de instalación intercambiables en caliente para los FBM de la serie 200 conectados? R: No, la placa base está construida específicamente para admitir la inserción y extracción de FBM intercambiables en caliente. Las guías mecánicas y los conectores internos del backplane alinean los pines de alimentación y las líneas de comunicación secuencialmente, lo que permite el intercambio en caliente sin causar transitorios de voltaje en las ranuras adyacentes o perder la sincronización del controlador central.

P: ¿Cómo se aísla la distribución física de energía entre ranuras separadas en esta placa base? R: El backplane pasivo distribuye rieles de 24 VCC redundantes en las 8 ranuras mediante técnicas individuales de aislamiento de trazas. Si bien el aislamiento de canal a canal y de canal a tierra depende del diseño del FBM insertado, la placa base garantiza que un cortocircuito localizado en una ranura FBM no corte la energía de las ranuras activas restantes.

P: ¿Qué tipo de terminaciones de cableado admite esta variante de hardware específica? R: Los bloques de conexión aceptan terminales de abrazadera de tornillo o de resorte, según la versión del conjunto de terminación de campo conectado. Proporciona una abrazadera de cableado directa para 16 a 32 puntos de terminación para manejar bucles complejos de dispositivos de campo analógicos o digitales de múltiples conductores.

Pautas de instalación en campo

• Montaje y conexión a tierra en riel DIN: Instale la placa base en un soporte de riel DIN estándar rígido y limpio. Asegúrese de que las lengüetas metálicas de conexión a tierra en la parte trasera se bloqueen firmemente al riel para proporcionar una ruta de conexión definitiva y de baja impedancia a la red de tierra de la caja estructural.
• Par de apriete del cableado de los terminales: Para los modelos que utilizan terminales de abrazadera de tornillo, verifique que todas las conexiones de cables de campo estén apretadas según los límites de las especificaciones estándar para evitar conexiones de alta resistencia o pérdida intermitente de la señal bajo vibraciones industriales.
• Cableado de alimentación redundante: Suministre dos alimentaciones de 24 VCC independientes de bloques de distribución de energía separados a los terminales de entrada del backplane. Esta estructura de redundancia permite el funcionamiento continuo durante caídas de la red eléctrica principal.
• Gestión y espacio libre de cables: Enrute todas las líneas de bucle de 4-20 mA y los cables de comunicación a través de los canales de gestión de cables designados. Mantenga una separación mínima de 30 cm entre estas rutas de señal de bajo voltaje y las líneas de alimentación de CA de alta corriente dentro de la caja del panel.
