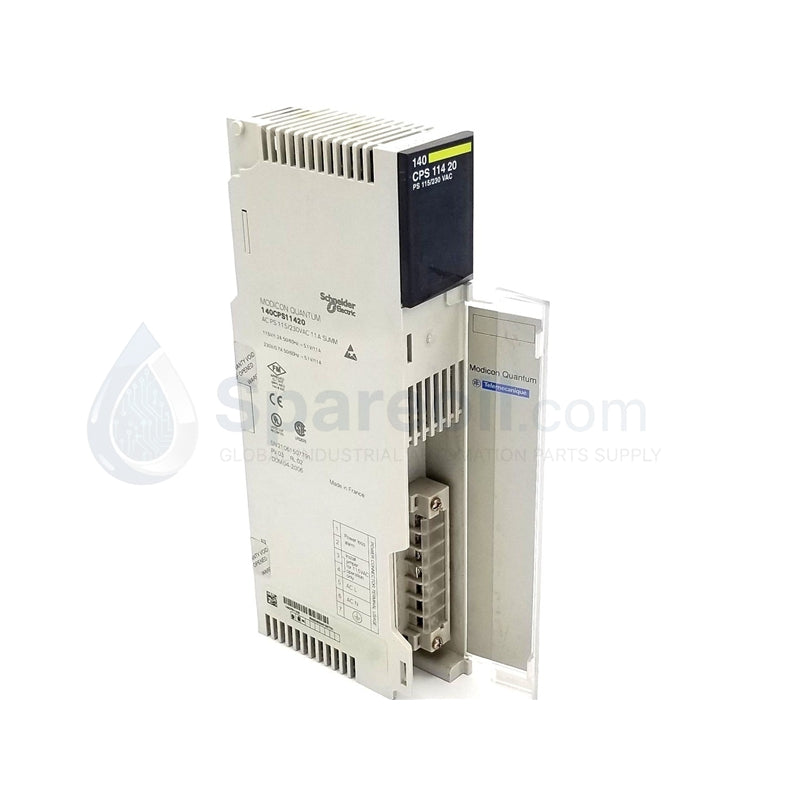

وحدة الإمداد بالطاقة المترددة من شنايدر إلكتريك 140CPS11420
تم تكوين وحدة Schneider Electric 140CPS11420 (وحدة الإمداد بالطاقة القابلة للجمع 140CPS11420) لتوزيع الطاقة في اللوحة الخلفية بنظام Modicon Quantum PLC بموثوقية عالية، وتوفر مخرجًا ثابتًا بجهد 5.1 VDC لوحدات المعالج المركزي والاتصالات والإدخال/الإخراج عبر بنية قابلة للجمع وتدعم التكرار.
المواصفات الفنية للأجهزة
| المعلمة | المواصفات |
|---|---|
| النموذج | 140CPS11420 |
| العلامة التجارية | Schneider Electric |
| المنشأ | غير محدد |
| الوزن | 0.65 كجم |
| الأبعاد | Standard Quantum Form Factor |
| درجة حرارة التشغيل | غير محددة |
| جهد الإدخال | 115 VAC (93–132 V) / 230 VAC (170–276 V) |
| جهد الإخراج | 5.1 VDC |
| تيار الإخراج | 11 أمبير (مستقل) / 20 أمبير (قابل للجمع) |
| العزل | 1500 VAC (من الابتدائي إلى الثانوي) |
إدارة الطاقة الصناعية والتكرار
تستخدم 140CPS11420 بنية قابلة للجمع تسمح بالتشغيل المتوازي، مما يزيد فعليًا من السعة الكلية للتيار إلى 20 أمبير أو يسهل التكرار بنظام N+1. عند تركيبها في لوحة خلفية تدعم التكرار، تتشارك الوحدات في حمل الطاقة، مما يضمن بقاء النظام مشحونًا في حالة تعطل وحدة فردية. تتضمن كل وحدة دوائر حماية مدمجة ضد الجهد الزائد والحمل الزائد، مما يوفر بيئة مقاومة للأخطاء لمعدات التحكم في العمليات. يتيح مخرج التلامس الجاف 1 NC إرسال إشارة تنبيه فورية إلى وحدة التحكم في حالة حدوث عطل داخلي في الطاقة، مما يسهل الصيانة الوقائية.
الأسئلة المتداولة
س: كيف يتم تحقيق سعة "قابلة للجمع" تبلغ 20 أمبير عند استخدام وحدتين؟
ج: عند تركيب وحدتين من 140CPS11420 في لوحة خلفية Quantum تدعم التكرار، تقوم دائرة اللوحة الخلفية بإدارة مشاركة الحمل المتوازي. يتم مزامنة الوحدات فيزيائيًا وكهربائيًا لدمج إخراج التيار الخاص بها، مما ينتج عنه سعة إجمالية تبلغ 20 أمبير مع الحفاظ على استقرار الجهد عند 5.1 VDC.
س: ما الإجراء الذي يجب اتخاذه إذا انطفأ مؤشر "Power OK" LED أثناء التشغيل؟
ج: يشير انطفاء مؤشر LED إما إلى فقدان طاقة الإدخال أو عطل داخلي في الوحدة. تحقق من مستويات جهد الإدخال المتردد مقابل نطاقات التشغيل المحددة (93-132 فولت أو 170-276 فولت). إذا كان الإدخال ضمن التفاوت المسموح به، تحقق من حالة مرحل التلامس الجاف NC؛ إذا كان التلامس مفتوحًا (مما يشير إلى عطل)، يجب استبدال الوحدة وفقًا لبروتوكولات سلامة النظام.
إرشادات التركيب في الموقع
- التركيب: تأكد من إدخال الوحدة بالكامل في فتحة مزود الطاقة المخصصة على اللوحة الخلفية لـ Quantum. قم بتأمين الوحدة باستخدام آلية القفل المدمجة لضمان السلامة الكهربائية لاتصال ناقل اللوحة الخلفية.
- التأريض: لضمان الامتثال لتقدير العزل 1500 VAC، تحقق من أن هيكل الوحدة مؤرض بشكل آمن بأرضية الحماية (PE) للنظام.
- الأسلاك: قم بتوصيل طاقة الإدخال المتردد باستخدام موصلات ذات تصنيف مناسب. حافظ على فصل صارم بين أسلاك الإدخال المتردد عالية الجهد وأسلاك الإشارة المستمرة منخفضة الجهد داخل الخزانة لمنع حقن الضوضاء الاستقرائية في اللوحة الخلفية للإدخال/الإخراج.
