140CPU65260 شنايدر موديكون كوانتوم ورقة البيانات والدليل الفني

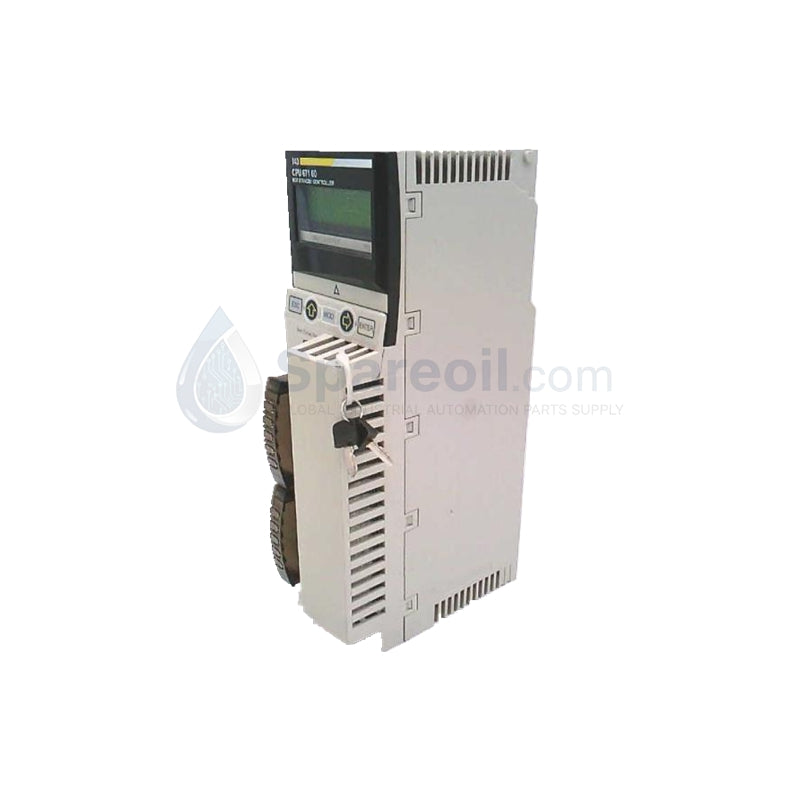

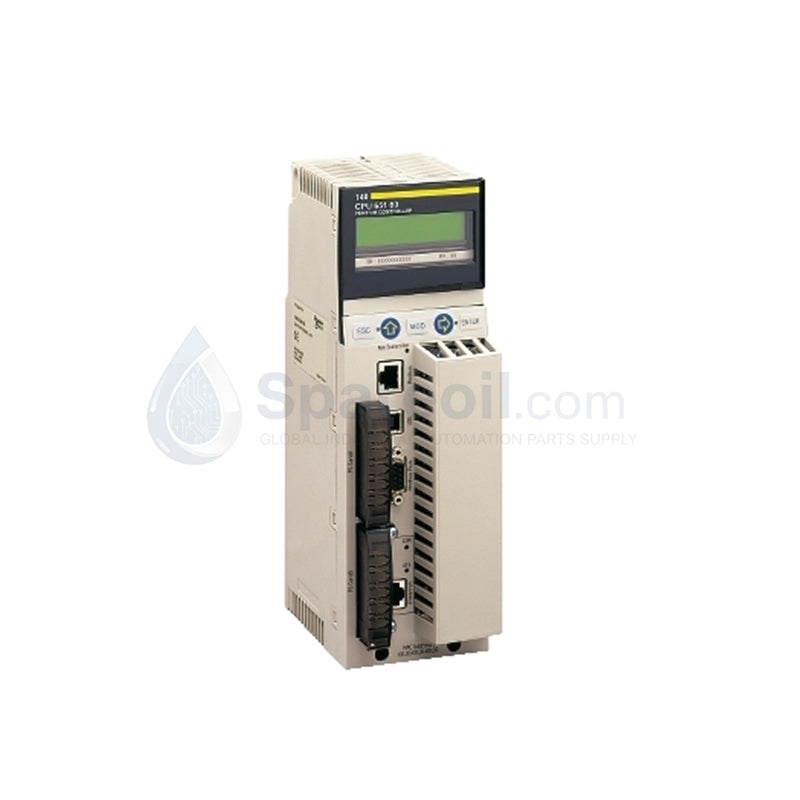

140CPU65260 وحدة معالجة شنايدر موديكون كوانتم يونيتي

140CPU65260 وحدة معالجة شنايدر موديكون كوانتم يونيتي

التوفر: 94 متوفر في المخزون

وحدة المعالجة المركزية Schneider 140CPU65260 Modicon Quantum Unity تم تكوين Schneider 140CPU65260 (وحدة المعالجة المركزية 140CPU65260 Unity Processor) لمهام الحوسبة...

رمز المنتج: 140CPU65260

Manufacturer: Schneider
Product No.: 140CPU65260
Product Type: وحدات المعالجة المركزية
Product Origin: France
Payment:T/T, Western Union
Weight: 910g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدة المعالجة المركزية Schneider 140CPU65260 Modicon Quantum Unity

تم تكوين Schneider 140CPU65260 (وحدة المعالجة المركزية 140CPU65260 Unity Processor) لمهام الحوسبة الصناعية والاتصالات عالية السرعة في منصات أتمتة Modicon Quantum، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا. ينفذ الجهاز منطق التحكم عبر وحدة معالجة مركزية مخصصة مقترنة بمعالج حسابي مساعد للتعامل مع حسابات النقطة العائمة وإجراءات مسح الإدخال/الإخراج واسعة النطاق دون تراكم زمن الوصول عبر اللوحة الخلفية.

مواصفات الجهاز

المعلمة	المواصفات
الموديل	140CPU65260
العلامة التجارية	شنايدر إلكتريك
المنشأ	الصين
الوزن	0.91 كجم (2.00 رطل)
الأبعاد	32.5 × 18.5 × 11 سم (أبعاد التعبئة والتغليف)
درجة حرارة التشغيل	0 إلى 60 درجة مئوية
استهلاك الطاقة	2760 مللي أمبير متطلبات تيار ناقل اللوحة الخلفية
نوع المعالج	وحدة معالجة Unity مع معالج حسابي مساعد
تردد الساعة	100 ميجاهرتز / 266 ميجاهرتز قدرة اندفاعية
ذاكرة الوصول العشوائي الداخلية (RAM)	3072 كيلوبايت (ما يصل إلى 7168 كيلوبايت برنامج و 8 ميجابايت تخزين ملفات عبر توسعة PCMCIA)
سعة الإدخال/الإخراج	31,744 إدخال/إخراج منفصل (عن بعد)، 500 إدخال/إخراج تناظري (موزع)
منافذ الاتصال	1 Modbus Plus (SUB-D 9)، 1 Ethernet TCP/IP (RJ45)، 1 Modbus (RJ45)، 1 USB
الرفوف المحلية المدعومة	حد أقصى 2 رف
درجة حرارة التخزين	-40 إلى 85 درجة مئوية
الشهادات	UL، CSA، CE، GOST، الموافقات البحرية

ناقل اللوحة الخلفية لـ PLC وتكامل الشبكة الحتمية

تعتمد وحدة Schneider 140CPU65260 على اتصال ناقل لوحة خلفية عالي السرعة لمزامنة بيانات العملية عبر عائلات إدخال/إخراج متعددة. نظرًا لقدرتها العالية على تغيير حجم كثافة الإدخال/الإخراج، فإن إدارة ما يصل إلى 31,744 نقطة بعيدة منفصلة تتطلب الالتزام الصارم بمصفوفات توافق فلاش البرامج الثابتة. يوفر منفذ Ethernet TCP/IP المدمج واجهات شبكة حتمية لاتصال SCADA، باستخدام مخازن داخلية مخصصة لفصل تنفيذ المنطق الدوري عن حركة مرور الشبكة غير المتزامنة. يسحب الوحدة تيارًا كبيرًا يبلغ 2760 مللي أمبير من اللوحة الخلفية لـ Quantum، مما يتطلب تقديرًا دقيقًا لميزانية إمداد الطاقة عند تحديد حجم تركيبات الرف المحلي لمنع انخفاضات الجهد أثناء أحداث تبديل الإدخال/الإخراج المتزامنة.

الأسئلة المتكررة

س: ما هي القيود المتعلقة بمتطلبات تيار ناقل اللوحة الخلفية العالي البالغة 2760 مللي أمبير؟

ج: يجب على مهندس التركيب التحقق من أن وحدة إمداد الطاقة Modicon Quantum المخصصة تمتلك سعة تيار متبقية كافية لتزويد حمل 2760 مللي أمبير الذي تتطلبه هذه الوحدة المعالج. سيؤدي التحميل الزائد على اللوحة الخلفية إلى إغلاق النظام أو التسبب في تنفيذ منطق غير مستقر.

س: هل يمكن توسيع التخزين الداخلي لوحدة 140CPU65260 لتطبيقات تسجيل البيانات؟

ج: نعم، تدعم بنية الذاكرة التوسع حتى 7168 كيلوبايت لتخزين البرامج إلى جانب تخصيص تخزين ملفات إضافي بسعة 8 ميجابايت باستخدام بطاقات ذاكرة PCMCIA خاصة يتم إدخالها مباشرة في فتحة اللوحة الأمامية.

إرشادات التركيب الميداني

منطق التركيب: قم بتثبيت الوحدة بإحكام في الفتحة المخصصة لرف Modicon Quantum المحلي المتوافق. تأكد من أن مشابك التأريض الموجودة في الجزء الخلفي من الوحدة تحقق اتصالًا ماديًا مباشرًا وغير مطلي بهيكل التأريض DIN-rail أو اللوحة الخلفية.
الإدارة الحرارية: حافظ على خلوص مادي واضح فوق وتحت مجموعة الرف للسماح بتدفق الهواء الحراري الطبيعي. يجب ألا تتجاوز درجة حرارة التشغيل 60 درجة مئوية في ظل ظروف الحمل الكامل.
الأسلاك والتدريع: يجب أن تستخدم جميع كابلات الاتصال المتصلة بمنافذ RJ45 Ethernet و Modbus و SUB-D 9 Modbus Plus أسلاك مزدوجة مجدولة ومحمية (STP). قم بتوصيل دروع الكابلات مباشرة بقضيب التأريض الوظيفي (FE) عند نقطة دخول اللوحة للتخفيف من التداخل الكهرومغناطيسي عالي التردد.
تسلسل الطاقة: قم بإيقاف تشغيل جميع مصادر الطاقة الرئيسية التي تزود رف اللوحة الخلفية قبل إدخال أو إزالة وحدة المعالج لتجنب عابرات الجهد الاستقرائية التي يمكن أن تتلف ذاكرة الفلاش الداخلية.
