140DAI55300 وحدة الإدخال المنفصلة من شنايدر إلكتريك

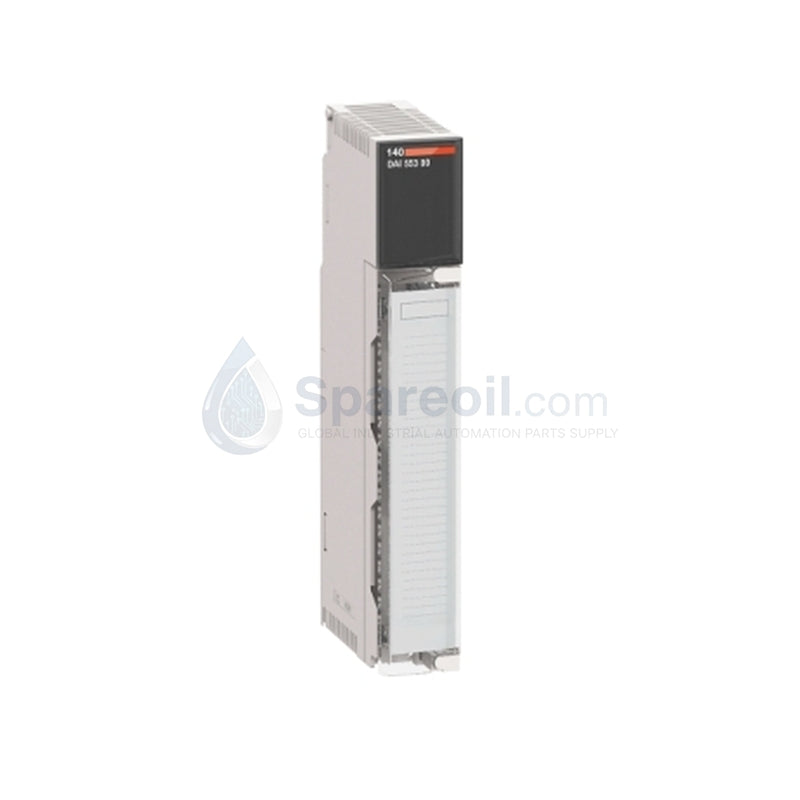

وحدات الإدخال الرقمية شنايدر موديكون كوانتوم 140DAI55300

وحدات الإدخال الرقمية شنايدر موديكون كوانتوم 140DAI55300

التوفر: 94 متوفر في المخزون

وحدة الإدخال المنفصلة Modicon Quantum 140DAI55300 من شنايدر إلكتريك تعمل الوحدة Schneider Electric 140DAI55300، والمصنفة أيضًا كوحدة الإدخال المنفصلة Schneider...

رمز المنتج: 140DAI55300

Manufacturer: Schneider
Product No.: 140DAI55300
Product Type: وحدة إدخال منفصلة
Product Origin: France
Payment:T/T, Western Union
Weight: 450g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدة الإدخال المنفصلة Modicon Quantum 140DAI55300 من شنايدر إلكتريك

تعمل الوحدة Schneider Electric 140DAI55300، والمصنفة أيضًا كوحدة الإدخال المنفصلة Schneider Electric 140DAI55300، كمكون أجهزة مخصص لتكامل إشارة التيار المتردد عالي الكثافة ضمن منصات Modicon Quantum Automation Platform. يعمل الجهاز كواجهة مادية تقوم بأخذ عينات من حالات التيار المتردد بجهد 115 فولت من مستشعرات المجال متعددة القنوات وتحويلها إلى 32 بت من بيانات الإدخال الثنائية عبر ناقل الأتمتة المحلي.

مواصفات الجهاز

المعلمة	المواصفات
الموديل	140DAI55300
العلامة التجارية	شنايدر إلكتريك
بلد المنشأ	فرنسا
الوزن	0.45 كجم
الأبعاد	ملف وحدة Modicon Quantum القياسية ذات الفتحة الواحدة
درجة حرارة التشغيل	0 إلى 60 درجة مئوية
استهلاك الطاقة	5 وات كحد أقصى
متطلبات تيار الناقل	300 مللي أمبير كحد أقصى
قنوات الإدخال	32 مدخلات منفصلة (4 مجموعات من 8 قنوات)
فئة الجهد	115 فولت تيار متردد
نطاق جهد الإدخال	80-132 فولت تيار متردد
تردد الشبكة	47-63 هرتز
تيار الإدخال	5 مللي أمبير في المتوسط لكل قناة
مقاومة الإدخال	12-15 كيلو أوم
وقت الاستجابة	من إيقاف التشغيل إلى التشغيل: أقل من 25 مللي ثانية؛ من التشغيل إلى إيقاف التشغيل: أقل من 30 مللي ثانية
جهد العزل	1780 فولت جذر متوسط تربيعي لمدة 60 ثانية (من مجموعة إلى مجموعة ومن مجموعة إلى ناقل)
متطلبات العنوان	كلمتان إدخال (32 بت إجمالاً)
التشخيصات	32 مصباح LED أخضر للقناة، 1 مصباح LED أحمر للخطأ الخارجي

التحكم الصناعي والشبكات المحددة

تطبق الوحدة استراتيجية رسم خرائط الواجهة الكثيفة للتعامل مع قياس كثافة الإدخال/الإخراج العالية ضمن تكوين فتحة Quantum واحدة. يدير معالج الاتصالات الداخلي عمليات نقل البيانات إلى شبكات Profinet / EtherNet/IP المحددة من خلال وحدات رأس الشبكة المتوافقة، مما يضمن مواعيد نهائية ثابتة للإرسال. ينفذ مشغلو الحقول التحديثات عبر ناقل اللوحة الخلفية بينما تتحقق إجراءات البرامج الثابتة الداخلية باستمرار من توافق وميض البرامج الثابتة للدائرة المنطقية لمنع انحراف التزامن أثناء مراحل المعالجة النشطة.

الأسئلة المتكررة

س: كيف يؤثر تخطيط تجميع القنوات في 140DAI55300 على توزيع الطور الكهربائي؟

ج: تستخدم قنوات الإدخال البالغ عددها 32 قناة 4 مجموعات معزولة مستقلة من 8 قنوات لكل منها، مما يتيح للأطقم الفنية توصيل أطوار كهربائية تيار متردد مختلفة في غطاء وحدة مادية واحدة.

س: ما الإجراءات التي يجب اتخاذها إذا أضاء مصباح LED الأحمر للخطأ في اللوحة الأمامية؟

ج: يجب على الفنيين فحص دوائر المجال على الفور للكشف عن أخطاء الأسلاك الخارجية أو الصمامات الواقية المحترقة، حيث تقوم الوحدة بتشغيل هذا المؤشر عند حدوث أعطال منطقية في الحلقة الخارجية.

إرشادات التركيب الميداني

أدخل البطاقة ذات الفتحة الواحدة مباشرة في مجموعة اللوحة الخلفية Modicon Quantum، واضغط بقوة حتى تتشابك ألسنة القفل الميكانيكية العلوية والسفلية مع إطار الرف.
قم بتوصيل موصلات طرف التيار المتردد بجهد 115 فولت باستخدام مسارات أنابيب منفصلة لكل مجموعة قنوات معزولة للحفاظ على الفصل الصحيح للطور وحدود العزل الكهربائي.
قم بتوصيل سلك تأريض مستمر من هيكل الرف مباشرة إلى ناقل تأريض الأرض المركزي للمصنع لإزالة الضوضاء الطفيلية من حلقات الإدخال عالية الكثافة.
اترك مسافة تهوية مناسبة في الجزء العلوي والسفلي من غلاف الفتحة لضمان بقاء التبديد الحراري السلبي ضمن الحدود التشغيلية المحددة.
