وحدة الإدخال التناظرية SAI143-H63 Yokogawa

وحدة إدخال تناظري 16 قناة | يوكوجاوا SAI143-H63

وحدة إدخال تناظري 16 قناة | يوكوجاوا SAI143-H63

التوفر: 10 متوفر في المخزون

وحدة الإدخال التناظري Yokogawa SAI143-H63 تم تكوين وحدة الإدخال التناظري Yokogawa SAI143-H63/PRP S3 (وحدة الإدخال التناظري SAI143-H63) لتحويل الإشارات عالي...

رمز المنتج: SAI143-H63/PRP

Manufacturer: Yokogawa
Product No.: SAI143-H63/PRP
Product Type: وحدات الإدخال التناظرية
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 810g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

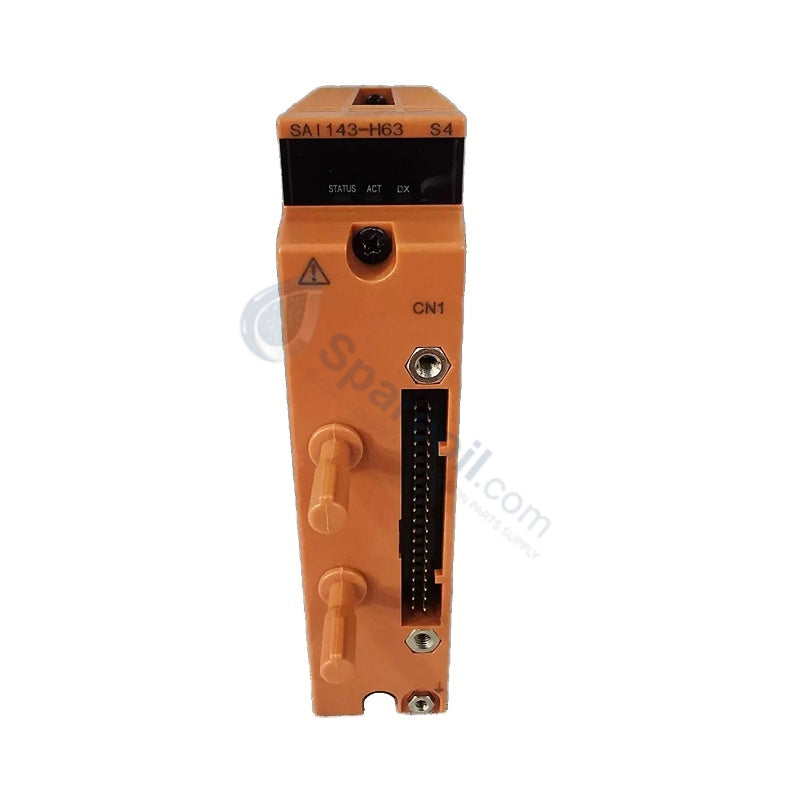

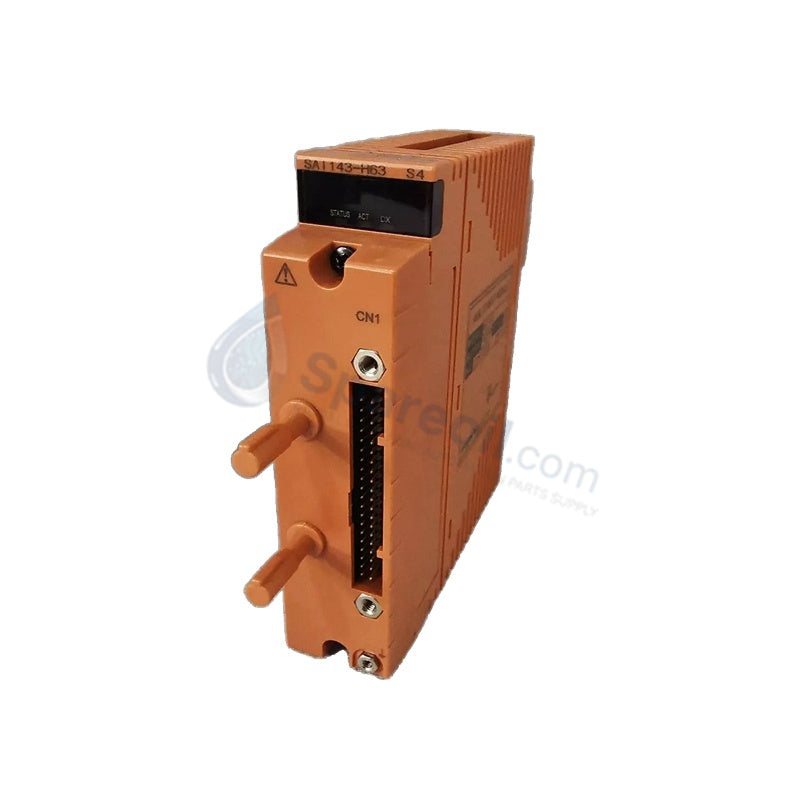

وحدة الإدخال التناظري Yokogawa SAI143-H63

تم تكوين وحدة الإدخال التناظري Yokogawa SAI143-H63/PRP S3 (وحدة الإدخال التناظري SAI143-H63) لتحويل الإشارات عالي السرعة في منصات CENTUM VP، وتوفر تنفيذًا فيزيائيًا/كهربائيًا مباشرًا لـ 16 حلقة جهاز إرسال.

توضيح اللاحقة ومصفوفة النموذج

توضح تسميات اللاحقة تكوينات البروتوكول والتقييمات البيئية لمنصة أجهزة SAI143:

SAI143: وحدة إدخال تناظري معزولة بـ 16 قناة (4 إلى 20 مللي أمبير)
-H: دعم مرور بروتوكول اتصال HART (HART 5 و 6 و 7)
6: مع واجهة كابل الإشارة (عزل الوحدة)
3: طلاء متوافق مع معيار ISA G3 ودرجة حرارة تشغيل ممتدة (-20 درجة مئوية إلى +70 درجة مئوية)
/PRP: دعم اتصال مزدوج المسار ببروتوكول التكرار المتوازي المتكامل
S3: تنفيذ أجهزة كود النمط 3

المواصفات الفنية

المعلمة	المواصفات
النموذج	SAI143-H63/PRP S3
العلامة التجارية	Yokogawa Electric Corporation
الأصل	اليابان / سنغافورة
الوزن	0.81 كجم
الأبعاد	130 × 45 × 245 ملم
درجة حرارة التشغيل	-20 درجة مئوية إلى +70 درجة مئوية
استهلاك الطاقة	320 مللي أمبير عند 5 فولت تيار مستمر، 550 مللي أمبير عند 24 فولت تيار مستمر
قنوات الإدخال	16 قناة، معزولة الوحدة
نطاق الإشارة	4 إلى 20 مللي أمبير تيار مستمر (مسموح به 0 إلى 25 مللي أمبير تيار مستمر)
أداء التحويل	دقة A/D 16 بت، دورة تحديث البيانات 40 مللي ثانية
الدقة	+/-16 ميكرو أمبير على مدى إدخال 0.05 إلى 23 مللي أمبير
عزل الإشارة إلى النظام	1.5 كيلو فولت تيار متردد لمدة دقيقة واحدة

بروتوكول حلقة 4-20 مللي أمبير HART والعزل بين القنوات

تقوم وحدة SAI143-H63 بمعالجة إشارات المجال التناظرية باستخدام محول A/D بدقة 16 بت، وتحديث جميع القنوات الـ 16 كل 40 مللي ثانية. تتيح إمكانيات مرور HART المدمجة إرسالًا متزامنًا لمتغيرات بروتوكول حلقة 4-20 مللي أمبير HART وبيانات التشخيص الرقمية إلى برنامج الإدارة المركزي. يتحمل العزل الجلفاني من الوحدة إلى النظام ما يصل إلى 1.5 كيلو فولت تيار متردد، مما يحمي منطق اللوحة الخلفية الداخلية من ضوضاء الوضع المشترك، وحلقات التأريض، وارتفاعات جهد المجال.

الأسئلة المتداولة

س: هل توفر وحدة SAI143-H63 طاقة للمجال لأجهزة الإرسال ثنائية الأسلاك؟

ج: نعم. تتميز الوحدة بوظيفة إمداد طاقة جهاز الإرسال المتكاملة التي توفر 16.15 إلى 26.4 فولت تيار مستمر (تيار محدود إلى 25 مللي أمبير) قابلة للاختيار عبر جميع القنوات الـ 16 في وقت واحد لتكوينات الحلقات ثنائية الأسلاك.

س: كيف يؤثر خيار /PRP على سلوك اتصال الشبكة أثناء فشل الخط؟

ج: يقوم خيار بروتوكول التكرار المتوازي (/PRP) بإرسال حزم إيثرنت مكررة عبر شبكتين مستقلتين في وقت واحد. إذا فشل مسار شبكة واحد، يتلقى العقدة الوجهة الحزمة عبر المسار الثانوي مع عدم وجود تأخير في تجاوز الفشل.

إرشادات التثبيت الميداني

قم بتركيب وحدة SAI143-H63 رأسيًا في فتحة الرف المخصصة، وقم بتثبيت مسامير الإبهام العلوية والسفلية للوحة لإنشاء تأريض صحيح للهيكل. تحقق من أن توصيلات الأسلاك الميدانية بكتلة الأطراف ذات الـ 16 قناة محكمة، مع الحفاظ على توجيه منفصل لكابلات الإشارة وخطوط الطاقة عالية الجهد. تأكد من إيقاف تشغيل مصدر طاقة اللوحة الخلفية قبل إدخال أو إزالة كتلة الأطراف لمنع حدوث تفريغات قوسية غير متوقعة أو انقطاع الإشارة.
