1606-XLS120EA AB مصدر طاقة تيار مستمر قابل للتعديل 24-28 فولت جديد

التوفر: 20 متوفر في المخزون

نظرة عامة على المنتج يعد Allen-Bradley 1606-XLS120EA مصدر طاقة ممتاز وعالي الكفاءة من نوع التبديل (Switched-Mode) ضمن سلسلة الأداء طويل...

رمز المنتج: 1606-XLS120EA

Manufacturer: Allen Bradley
Product No.: 1606-XLS120EA
Product Type: وحدات تغذية للتركيب على قضيب DIN
Product Origin: USA
Payment:T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

نظرة عامة على المنتج

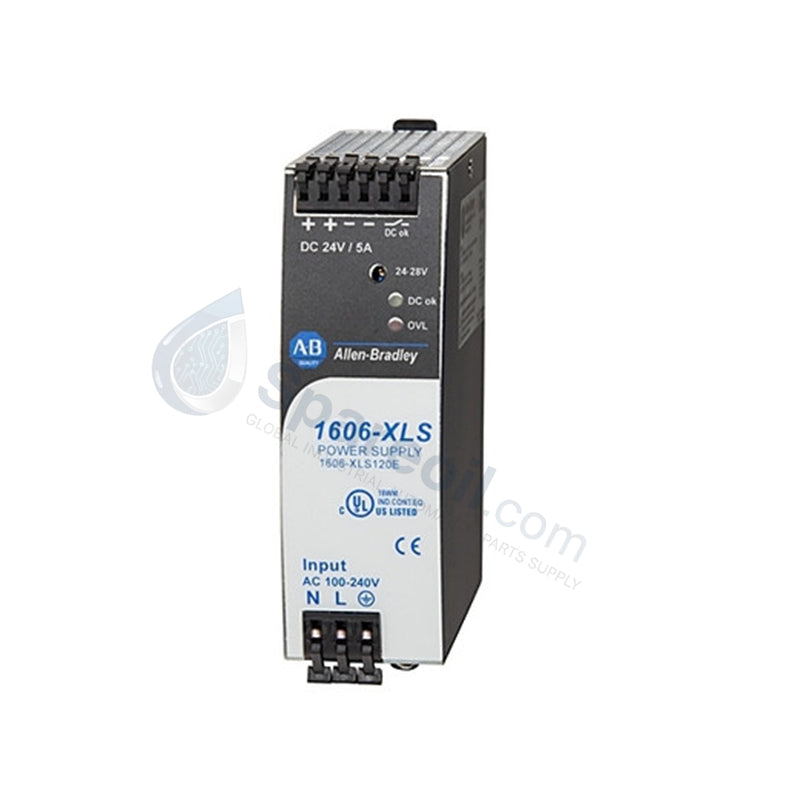

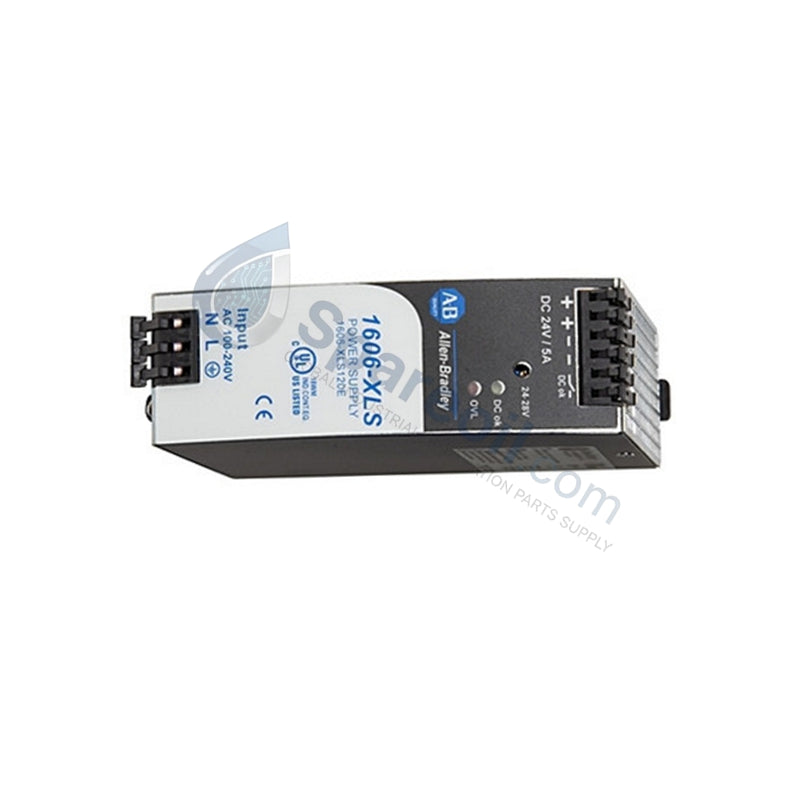

يعد Allen-Bradley 1606-XLS120EA مصدر طاقة ممتاز وعالي الكفاءة من نوع التبديل (Switched-Mode) ضمن سلسلة الأداء طويل الأمد 1606-XLS المتخصصة. تقوم هذه الوحدة أحادية الطور بتحويل كهرباء التيار المتردد العالمية المتغيرة إلى خرج تيار مستمر مستقر للغاية بقوة 24 فولت، مما يوفر تيارًا مستمرًا يبلغ 5 أمبير لتشغيل وحدات التحكم الصناعية الحساسة، وواجهات الآلة البشرية (HMIs)، وأجهزة الاستشعار الميدانية، وحلقات المشغلات. يسمح مقياس الجهد القابل للتعديل الموجود على اللوحة الأمامية بضبط دقيق لجهد الخرج حتى 28 فولت تيار مستمر للتعويض عن انخفاض الجهد الكهربائي عبر الكابلات الطويلة. بفضل حجمها النحيف للغاية وتصحيح معامل القدرة النشط، تعمل هذه الوحدة ذات العمر الافتراضي الطويل على تحسين مساحة الخزانة مع تصفية التوافقيات الكهربائية غير المرغوبة. نقوم بتخزين وتوزيع هذا المكون حصريًا كمنتج جديد 100% ومعبأ في المصنع الأصلي لضمان الموثوقية المطلقة والعمر التشغيلي الطويل داخل أنظمة التحكم الآلية الحديثة.

المواصفات الفنية

يوضح الجدول الهندسي التالي الحدود الكهربائية الدقيقة والمقاييس الحرارية ومعايير الاعتماد الدولية لمصدر الطاقة 1606-XLS120EA:

المواصفات	التفاصيل
الشركة المصنعة	Allen-Bradley / Rockwell Automation
رقم الكتالوج	1606-XLS120EA (1606XLS120EA)
سلسلة المنتج	1606-XLS (عائلة الأداء طويل العمر)
الحالة	مخزون أصلي جديد 100% من المصنع
نوع المنتج	مصدر طاقة صناعي بتبديل الوضع للتثبيت على قضيب DIN
الجهد الاسمي للإخراج	24 فولت تيار مستمر
نطاق الإخراج القابل للتعديل	من 24 إلى 28 فولت تيار مستمر
تيار الإخراج المقدر	5.0 أمبير مستمر عند 24 فولت تيار مستمر
الطاقة الاحتياطية قصيرة المدى	7.5 أمبير عند 24 فولت تيار مستمر (BonusPower)
نطاق جهد الإدخال المقدر	من 100 إلى 240 فولت تيار متردد، من 47 إلى 63 هرتز (Hz)
نطاق تشغيل مدخل التيار المستمر	من 88 إلى 360 فولت تيار مستمر
إجمالي طاقة الإخراج المقدرة	120 واط
الكفاءة النموذجية للطاقة	92.7 بالمائة عند الحمل الاسمي
تصحيح عامل القدرة	PFC نشط (0.91 نموذجي؛ متوافق مع EN61000-3-2)
فقدان الطاقة النموذجي	9.4 واط
وقت الاحتفاظ بالجهد	من 33 إلى 59 مللي ثانية (يعتمد على الحمل)
إدارة تيار الاندفاع الأولي	دائرة تحديد تيار الاندفاع الأولي النشطة المدمجة
واجهة مراقبة الحالة	أزواج تلامس مرحل DC OK معزولة
تكوين التركيب	هيكل قياسي 35 مم للتثبيت على قضيب DIN
آلية التبريد	الحمل الحراري الطبيعي للهواء (غلاف بدون مروحة)
درجة حرارة التشغيل	-25 إلى +70 درجة مئوية (تطبق تخفيضات للقدرة فوق +60 درجة مئوية)
مقياس تخفيض القدرة الحرارية	3 واط لكل درجة مئوية فوق +60 درجة مئوية
الأبعاد الفيزيائية	124 × 32 × 102 ملم
الوزن الصافي للجهاز	0.5 كجم (1.10 رطل)
شهادات المطابقة	UL, CE, CSA, ATEX, الفئة الأولى القسم 2 للمواقع الخطرة

المزايا الهندسية

تصميم نحيف يوفر مساحة في الخزانة: يقلل عرض الوحدة الفيزيائي البالغ 32 ملم من المساحة الأفقية المطلوبة على قضيب DIN داخل حاويات الكهرباء عالية الكثافة. يسمح هذا التصميم المدمج لمصممي اللوحات بتقليل حجم صناديق التحكم أو إضافة وحدات منطقية إضافية في المساحات الضيقة المعاد تركيبها.
قمع توافقي نشط ومدخل عالمي: تعمل شبكة تصحيح معامل القدرة النشطة (PFC) على تشكيل موجة تيار الدخل لتحقيق معامل قدرة عالٍ يبلغ 0.91. تتوافق هذه الدائرة تمامًا مع لوائح EN61000-3-2 وتسمح بالنشر العالمي عبر شبكات كهرباء اسمية مختلفة من 100 فولت تيار متردد إلى 240 فولت تيار متردد بدون مفاتيح اختيار المدخلات.
طاقة احتياطية عالية للتيارات العابرة (BonusPower): يوفر محرك الطاقة ما يصل إلى 7.5 أمبير من تيار الاحتياطي عند 24 فولت تيار مستمر للتعامل مع ارتفاعات تيار الاندفاع الاستقرائي المفاجئة. يسمح هذا المخزن المؤقت لمصدر الطاقة بتشغيل محركات التيار المستمر الثقيلة، والأحمال السعوية الضخمة، وصمامات الملف اللولبي المغناطيسية الكبيرة دون التعرض لانخفاض الجهد أو تشغيل إغلاقات الحمل الزائد المبكرة.
دروع أمان إلكترونية شاملة رباعية الطبقات: تقوم أجهزة المراقبة الإلكترونية المدمجة بتتبع حالة الإخراج باستمرار. تطبق الوحدة تسلسلات إغلاق وإعادة تشغيل تلقائية سريعة أثناء الدوائر القصيرة، وارتفاعات الجهد الزائد للإخراج، والأحمال الزائدة المستمرة، والارتفاعات الحرارية الناتجة عن درجات الحرارة العالية لحماية معالجات PLC النهائية.
تخزين مؤقت مكثف لانقطاع التيار الرئيسي: توفر مجموعة المكثفات الداخلية الهائلة وقت احتفاظ استثنائي يتراوح حتى 59 مللي ثانية. تعمل هذه القدرة على الاحتفاظ بالجهد على سد فجوات انقطاع التيار القصيرة وتغييرات شبكة المرافق في أجزاء من الثانية، مما يحافظ على تشغيل منطق الأتمتة الخاص بك دون التسبب في إعادة ضبط النظام.

الأسئلة الشائعة
- هل يمكنني تركيب 1606-XLS120EA بأي اتجاه مادي على سكة DIN؟

  لا. للحفاظ على الأداء الحراري الأمثل، يجب تركيب 1606-XLS120EA عموديًا على سكة DIN أفقية قياسية بحجم 35 ملم، مع التأكد من أن أطراف الإدخال تتجه إلى الأسفل. نظرًا لأن الوحدة تعتمد كليًا على التبريد بالحمل الحراري الطبيعي للهواء بدلاً من المراوح المتحركة، يجب الحفاظ على منطقة خلوص 40 ملم فوق و 20 ملم تحت الغلاف لتسهيل تدفق الهواء غير المقيد.
- ماذا يفعل تلامس مرحل "DC OK" المدمج داخل حلقة التحكم؟

  يعمل تلامس "DC OK" كمخرج مرحل جاف معزول ومدفوع بالأجهزة يراقب حالة جهد الخرج الفعلية. يظل التلامس مغلقًا عندما يظل الخرج أعلى من 22 فولت تيار مستمر؛ ويفتح فورًا إذا انخفض المستوى إلى ما دون هذا الحد، مما يسمح لوحدة التحكم المنطقية القابلة للبرمجة (PLC) المشرفة باكتشاف أعطال الطاقة على الفور وبدء عمليات إيقاف تشغيل الأدوات الآمنة في حالات الطوارئ.
- كيف تتصرف الوحدة عندما تتجاوز درجات حرارة لوحة التحكم المحيطة 60 درجة مئوية؟

  يعمل 1606-XLS120EA بدون أي تدهور في الأداء من -25 وحتى +60 درجة مئوية. عندما ترتفع درجات الحرارة الداخلية المحيطة للعلبة فوق +60 درجة مئوية، يجب تطبيق مقياس تخفيض مستمر لطاقة الخرج بمقدار 3 واط لكل درجة مئوية حتى الحد الأقصى المطلق لدرجة حرارة التشغيل +70 درجة مئوية لمنع دوائر الأمان الحرارية الداخلية من التعطل.
