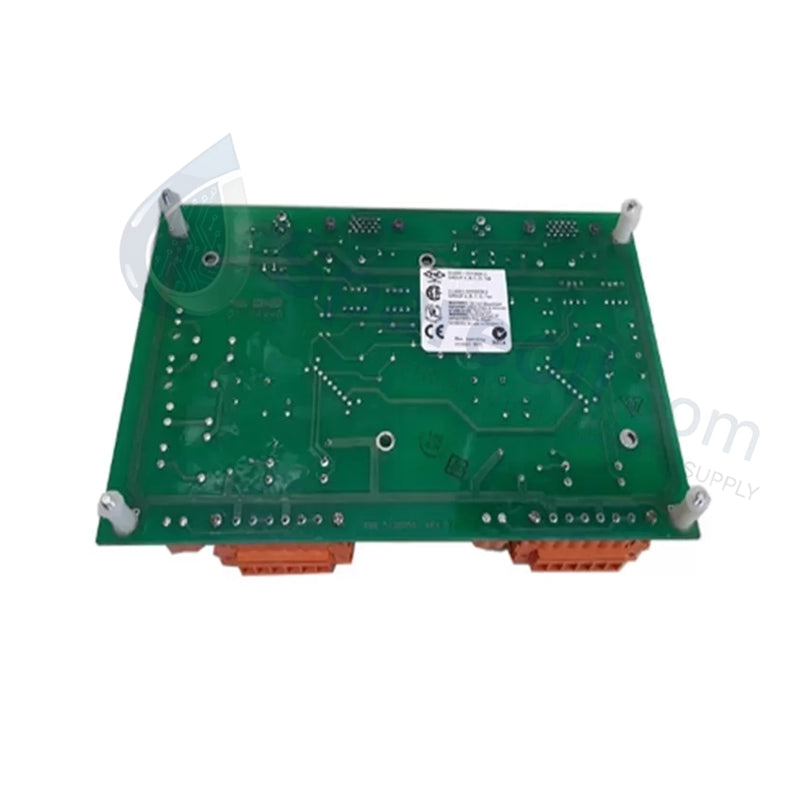

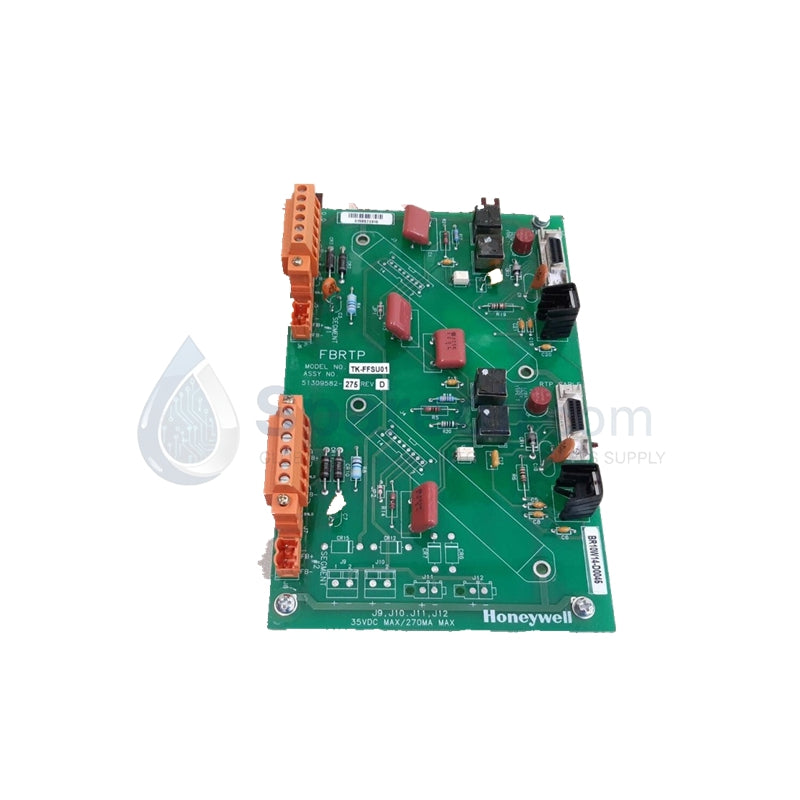

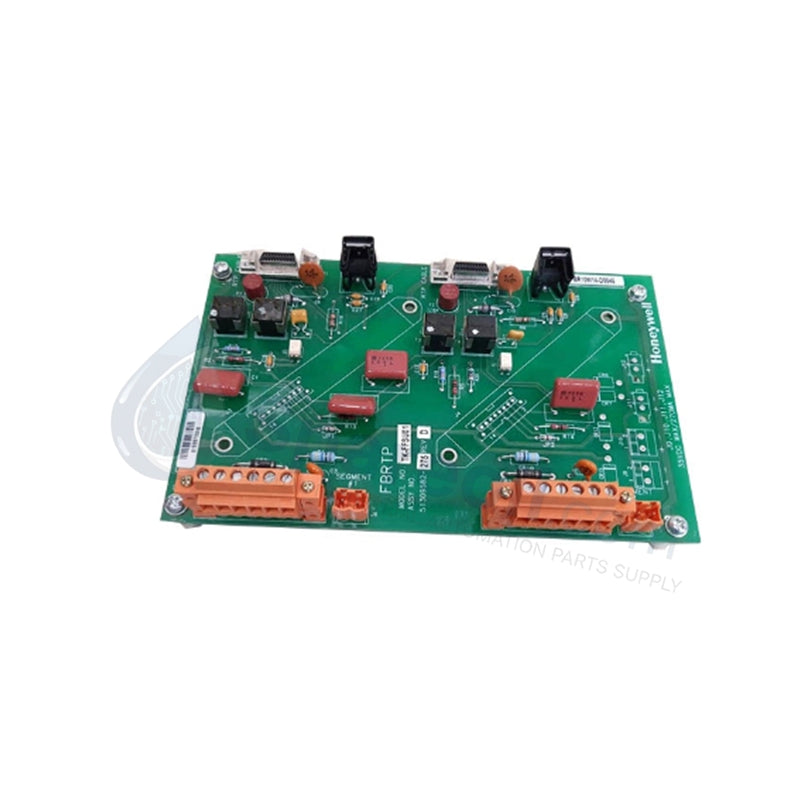

51309582-275 لوحة مكيف الطاقة Honeywell TK-FFSU01

التوفر: 99 متوفر في المخزون

نظرة عامة على المنتج يُعد Honeywell TK-FFSU01 (رقم الجزء: 51309582-275) بمثابة واجهة تكييف الطاقة الأساسية لأقسام Foundation Fieldbus (FF) H1...

رمز المنتج: TK-FFSU01 51309582-275

Manufacturer: Honeywell
Product No.: TK-FFSU01 51309582-275
Product Type: مؤسسة فيلدبص H1
Product Origin: USA
Payment:T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

نظرة عامة على المنتج

يُعد Honeywell TK-FFSU01 (رقم الجزء: 51309582-275) بمثابة واجهة تكييف الطاقة الأساسية لأقسام Foundation Fieldbus (FF) H1 ضمن معماريات Experion PKS وSeries A. يقوم هذا اللوح الجديد والأصلي بنسبة 100% بأكثر من مجرد توفير جهد تيار مستمر خام؛ فهو يقوم بمطابقة المعاوقة المعقدة لضمان بقاء إشارات الاتصال الرقمية عالية التردد سليمة عبر زوج الأسلاك. من خلال منع مصدر الطاقة من إضعاف البيانات الرقمية للتيار المتردد أو قصرها، يحافظ TK-FFSU01 على رابط قوي وخالٍ من الأخطاء بين الأجهزة الميدانية ونظام التحكم، حتى في قطاعات الشبكة ذات الازدحام الشديد.

المواصفات الفنية

المعلمة	تفاصيل المواصفات
الشركة المصنعة	هانيويل انترناشونال انك.
رقم الموديل	TK-FFSU01
رقم الجزء الهندسي	51309582-275
الدور الوظيفي	مكيّف طاقة H1 من نوع Foundation Fieldbus
جهد الإدخال	100–240 فولت تيار متردد عالمي (50/60 هرتز)
جهد الخرج	24 فولت تيار مستمر (مكيف لـ H1)
درجة حرارة التشغيل	−40 درجة مئوية إلى +85 درجة مئوية (−40 درجة فهرنهايت إلى +185 درجة فهرنهايت)
نطاق الرطوبة	5% إلى 95% رطوبة نسبية (بدون تكاثف)
الأبعاد	10.2 × 7.6 × 0.4 بوصة
تقييم السلامة	الفئة الأولى القسم 2 للمناطق الخطرة
التركيب	لوحة توصيل لرفوف طاقة FPDA

المزايا الهندسية

مطابقة المعاوقة المتقدمة: يتضمن TK-FFSU01 دوائر تكييف نشطة تخلق معاوقة عالية لإشارة التيار المتردد في Fieldbus مع الحفاظ على معاوقة منخفضة لطاقة التيار المستمر. يمنع هذا مصدر الطاقة من العمل كمصرف للإشارة، وبالتالي يزيد من نسبة الإشارة إلى الضوضاء عبر قسم H1.
تكامل الطاقة الشامل: يقبل الوحدة نطاق إدخال عالمي واسع (100–240 فولت تيار متردد). يسمح هذا للمهندسين بنشر نفس الأجهزة عالميًا عبر معايير الطاقة الإقليمية المختلفة دون الحاجة إلى محولات خفض إضافية أو وحدات طاقة محلية متخصصة.
المرونة الحرارية القصوى: تصنف هانيويل هذه اللوحة ضمن نطاق درجة حرارة هائل يتراوح من −40 درجة مئوية إلى +85 درجة مئوية. يضمن هذا التصلب الصناعي تنظيم الجهد المستقر في حاويات الحقول غير المكيفة أو مباني الأدوات البعيدة الواقعة في المناخات القاسية.
الامتثال للمناطق الخطرة: صُمم TK-FFSU01 للعمل في بيئات الفئة الأولى القسم 2، ويوفر الضمانات الأمنية اللازمة للتركيب في المناطق الصناعية المتطايرة. يلغي هذا الحاجة إلى حاويات إضافية باهظة الثمن مقاومة للانفجار في العديد من مخططات المصانع القياسية.
تصميم وحدات عالي الكثافة: تسمح بصمة PCB النحيفة بالتركيب عالي الكثافة داخل تجميع توزيع طاقة Fieldbus (FPDA). يعمل هذا على تحسين مساحة الخزانة، مما يتيح دعم أقسام H1 متعددة ضمن رف واحد.

الأسئلة الشائعة

هل يمكنني استخدام مصدر طاقة تيار مستمر 24 فولت قياسي بدلاً من TK-FFSU01؟

لا. تفتقر مصادر الطاقة القياسية إلى تكييف المعاوقة المحدد المطلوب لـ Foundation Fieldbus. سيعامل مصدر طاقة قياسي إشارة الاتصال الرقمي على أنها "ضوضاء" ويحاول تصفيتها، مما يؤدي فعليًا إلى قصر دائرة الاتصال الشبكي.

هل تدعم هذه اللوحة التكرار؟

بينما يدير TK-FFSU01 الفردي قطاعًا محددًا، فإن بنية رف FPDA تسمح عادةً بتكوينات لوحة متكررة. تحقق من تكوين هيكل FPDA الخاص بك للتأكد من أن لديك الفتحة الثانوية المتاحة للنسخ الاحتياطي 1:1.

كيف يمكنني استكشاف أخطاء فشل طاقة القطاع وإصلاحها؟

أولاً، تحقق من إدخال التيار المتردد الشامل عند أطراف رف FPDA. إذا كانت طاقة الإدخال موجودة ولكن قطاع H1 لا يزال مظلمًا، فافحص لوحة TK-FFSU01 بحثًا عن تلف مادي أو إجهاد حراري. يسمح التصميم المعياري "التوصيل والتشغيل" بـ "التبديل السريع" إذا كانت بنية القطاع تدعم طاقة متكررة.

هل هذا متوافق مع أجهزة الفئة C (C300)؟

تم تصميم TK-FFSU01 بشكل أساسي للفئة A ومعماريات Experion PKS التي تستخدم تجميع FPDA. بالنسبة لأنظمة الفئة C، تأكد من أن IOTA (وحدة إنهاء الإدخال والإخراج) الخاصة بك تدعم عامل شكل هذه اللوحة المحددة قبل التثبيت.
