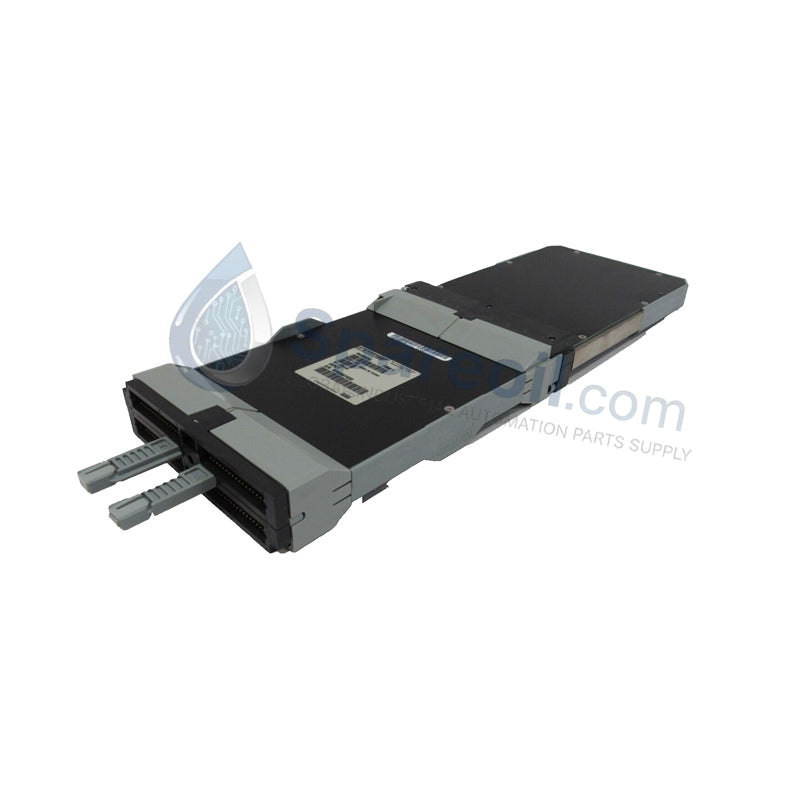

وحدات الإدخال التناظري Foxboro P0400DA FBM01
يعمل جهاز Foxboro P0400DA، المصنف أيضًا كوحدة الإدخال التناظري FBM01، كمكون مادي مخصص لاقتناء إشارات قياس التيار بثماني قنوات ضمن منصات Foxboro I/A Series. تنفذ الوحدة تحويلات تناظرية رقمية مادية مباشرة على تيارات الحلقة التي تتراوح من 0 إلى 20.4 مللي أمبير تيار مستمر عبر واجهة ناقل حقلي زائدة.
المواصفات الفنية للأجهزة
| المعلمة | المواصفات |
|---|---|
| الموديل | P0400DA (FBM01) |
| العلامة التجارية | Foxboro |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | وزن وحدة FBM القياسية |
| الأبعاد | أبعاد وحدة FBM القياسية |
| درجة حرارة التشغيل | من 0 إلى +60 درجة مئوية |
| استهلاك الطاقة | 14 واط كحد أقصى |
| نوع الوحدة | إدخال تناظري (تيار) |
| قنوات الإدخال | 8 قنوات مستقلة معزولة |
| نطاق الإدخال | من 0 إلى 20.4 مللي أمبير تيار مستمر |
| دقة القياس | +/-0.05% من المدى |
| دقة المحول التناظري الرقمي (A/D) | 16-بت |
| جهد العزل | 600 فولت تيار متردد بين القناة والقناة وبين القناة والأرض |
| الاتصال | واجهة ناقل حقلي زائدة |
| الذاكرة الداخلية | 16 ميجابايت SDRAM، 32 ميجابايت فلاش |
| مدخل الطاقة | من 26 إلى 42 فولت تيار مستمر |
| تبديد الحرارة | 12 واط كحد أقصى |
العزل الجلفاني وهندسة إشارة الحلقة
تحافظ كل قناة في الوحدة على عزل من قناة إلى قناة مصنّف بـ 600 فولت تيار متردد للقضاء على حلقات الأرض الميدانية وحماية معالجات التحكم الأولية من عابرات الارتفاع عالية الجهد. علاوة على ذلك، يعالج محول A/D ذو 16 بت خطوات تيار منفصلة عبر نطاقات من 0 إلى 20.4 مللي أمبير تيار مستمر، مما يستوعب عتبات التشخيص الزائدة عن المدى لأجهزة الإرسال ذات بروتوكول HART القياسي 4-20 مللي أمبير وأجهزة الحقل ذاتية التشغيل.
الأسئلة المتداولة
س: كيف تتعامل الوحدة مع تكرار ناقل اتصالات Fieldbus أثناء عطل المسار؟
ج: تحتوي الوحدة على دوائر داخلية متصلة بخطي Fieldbus مزدوجين. إذا حدث كسر مادي أو تدهور في الاتصال على المسار الأساسي، فإن الجهاز يوجه إطارات البيانات في الوقت الفعلي تلقائيًا عبر المسار الثانوي دون مقاطعة المسح النشط للمدخلات.
س: ما هي معلمات مصدر الطاقة المطلوبة لتشغيل الوحدة وأجهزة الإرسال الحلقية؟
ج: تقبل الوحدة نطاق إدخال طاقة مزدوج من 26 فولت تيار مستمر إلى 42 فولت تيار مستمر مباشرة عبر وصلات طاقة اللوحة الأساسية، وتستهلك حملًا أقصى يبلغ 14 واط تحت التشغيل الكامل للقنوات الثمانية.
إرشادات التركيب الميداني
أولاً، قم بمحاذاة موصلات تركيب لوحة الوحدة الأساسية مع فتحة اللوحة الخلفية المخصصة واضغط على الوحدة بقوة حتى تتشابك آلية التثبيت بالكامل مع تجميع سكة DIN.
بعد ذلك، قم بتوصيل جميع أسلاك الإدخال التناظري 4-20 مللي أمبير بكابلات زوجية مجدولة ومحمية، مع إبقاء الأسلاك الميدانية منفصلة عن خطوط توزيع الطاقة عالية الجهد بالتيار المتردد بمسافة لا تقل عن 200 مم لقمع التداخل الكهرومغناطيسي. قم بتوصيل جميع أسلاك تصريف الكابلات بقضيب التأريض الأرضي للنظام عند نقطة واحدة لمنع تيارات التأريض الدائرة.
أخيرًا، تحقق من أن تهوية الخزانة تسمح بتدفق هواء غير مقيد حول حاوية المبدد الحراري، مع الحفاظ على مستويات درجة الحرارة المحيطة بين 0 درجة مئوية و +60 درجة مئوية.
