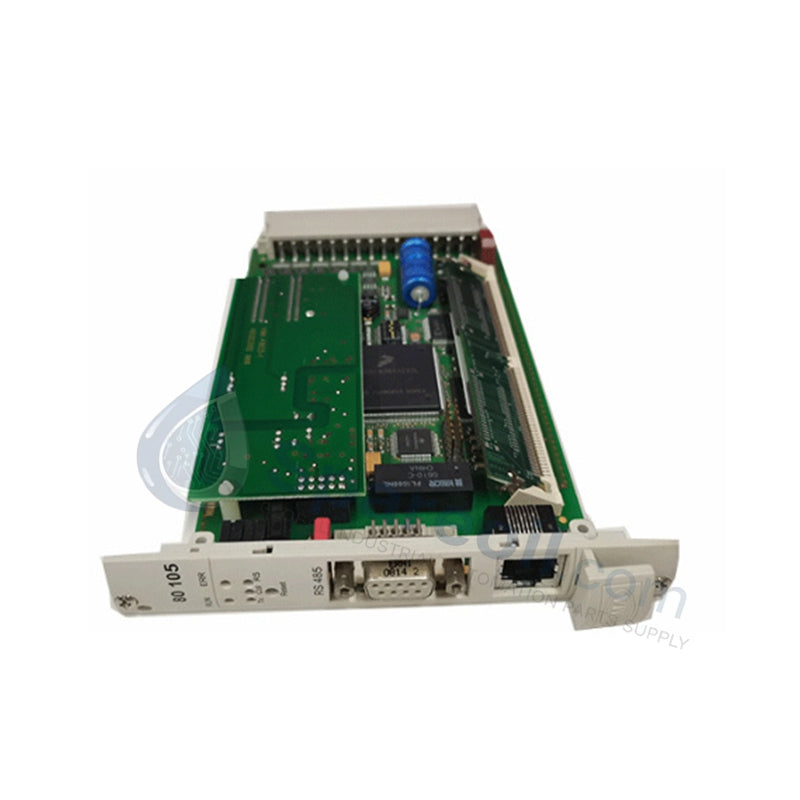

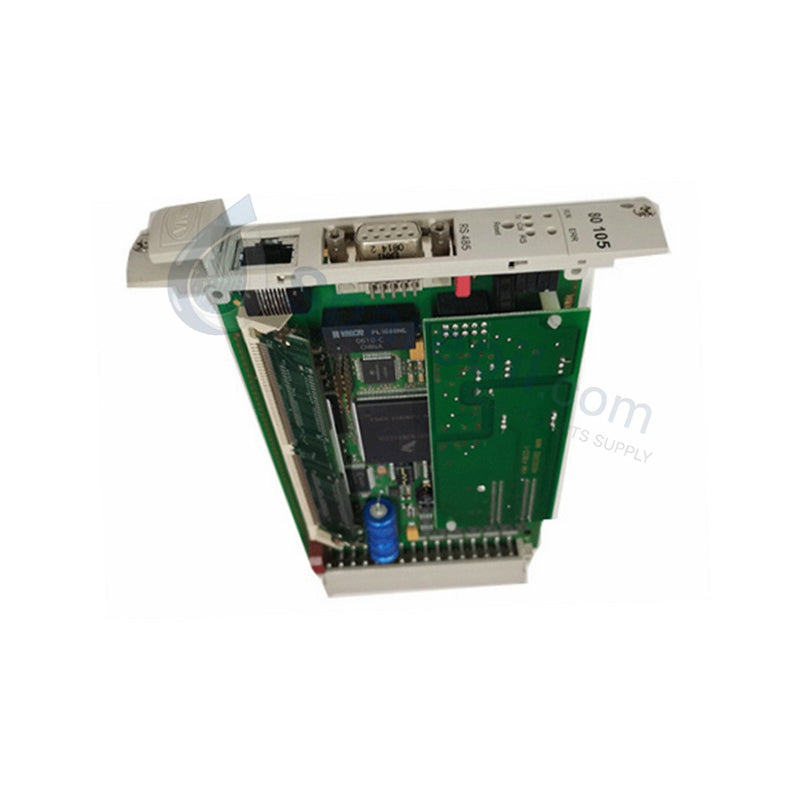

وحدة إخراج مرحل HIMA Planar4 80105 | مخزون جديد وأصلي

وحدة إخراج مرحل HIMA Planar4 80105 | مخزون جديد وأصلي

التوفر: 99 متوفر في المخزون

وحدة خرج التتابع HIMA 80105 Planar4 تعمل الوحدة HIMA 80105، والتي تُعرف أيضًا باسم وحدة خرج التتابع 80105، كمكون أجهزة...

رمز المنتج: 80105

Manufacturer: HIMA
Product No.: 80105
Product Type: وحدات خرج المرحلات
Product Origin: Germany
Payment:T/T, Western Union
Weight: 350g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدة خرج التتابع HIMA 80105 Planar4

تعمل الوحدة HIMA 80105، والتي تُعرف أيضًا باسم وحدة خرج التتابع 80105، كمكون أجهزة مخصص للتبديل الآمن للإشارة القائم على التتابع داخل أنظمة السلامة Planar4.

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	80105
العلامة التجارية	HIMA
بلد المنشأ	ألمانيا
الوزن	معايير وزن وحدة Planar4 القياسية
الأبعاد	أبعاد فتحة حامل Planar4 القياسية
درجة حرارة التشغيل	0 درجة مئوية إلى +60 درجة مئوية
استهلاك الطاقة	2-3 واط
نوع الخرج	نقاط تلامس التتابع
عدد المخارج	2-4 قنوات (حسب النوع)
جهد التحكم المقدر	24 فولت تيار مستمر لإمداد التحكم
قدرة التبديل	حتى 250 فولت تيار متردد / 5 أمبير
جهد العزل	1500 فولت تيار متردد
وقت الاستجابة	10 مللي ثانية
الرطوبة النسبية	5% إلى 95% بدون تكثف
شهادة السلامة	SIL 3 / SIL 4 (متوافق مع IEC 61508)
نمط التركيب	مثبت على حامل في اللوحة الخلفية Planar4

تنفيذ الحالة الآمنة من الفشل وبنية السلامة

تعمل الوحدة HIMA 80105 كطبقة تبديل كهروميكانيكية مصممة للحفاظ على تكوين تنفيذ حالة آمنة من الفشل افتراضية أثناء انقطاع المنطق الداخلي أو انقطاع التيار الكهربائي الكلي. للامتثال لبنى أنظمة السلامة SIL 3 / SIL 4، يتم ترتيب نقاط التلامس الميكانيكية لضمان عزل إيجابي ومفتوح الدائرة عندما تسجل حلقات منطق التحكم حالة إيقاف الطوارئ (ESD). يفصل حاجز العزل الكهربائي 1500 فولت تيار متردد التوصيلات العابرة لتبديل المجال عالي الجهد عن مصفوفة ناقل المنطق. يمنع هذا الفصل القائم على الأجهزة حدوث دوائر قصر في خطوط المجال الخارجية من حقن جهود زائدة مدمرة في إلكترونيات مراقبة الرف الفرعي المجاورة أو تعريض حلقات السلامة ذات الوحدات الثلاثية المتكررة (TMR) للخطر.

الأسئلة الشائعة

س: كيف تتعامل عناصر التتابع الميكانيكية داخل الوحدة 80105 مع ارتفاعات الحمل الاستقرائي؟

ج: تتميز نقاط التلامس الداخلية بتصنيف عزل يصل إلى 1500 فولت تيار متردد، ولكن القوى الدافعة الكهربائية المضادة الاستقرائية العالية (back-EMF) من الأحمال الاستقرائية يمكن أن تسبب تدهور نقاط التلامس أو لحامها. يجب تطبيق دوائر تخميد RC خارجية أو شبكات قمع الارتفاعات بشكل متوازٍ عبر حمل المجال للتخفيف من الانحناءات والحفاظ على العمر المتوقع لحلقة السلامة.

س: هل يمكن تبديل الوحدة 80105 بشكل فوري أثناء تنشيط مخارج المجال بشكل فعال؟

ج: لا. يُقيد التبديل الفوري للوحدة بينما تحمل حافلة اللوحة الخلفية أو حلقات المجال حملاً كهربائيًا نشطًا. يمكن أن يؤدي إزالة الوحدة تحت الحمل إلى توليد أقواس استقرائية عبر وصلات دبابيس اللوحة الخلفية الخلفية، مما يخاطر بإتلاف مشغلات التحكم ذات الحالة الصلبة.

إرشادات التركيب في الموقع

محاذاة وتركيب الرف الفرعي: قم بتوجيه الوحدة بشكل مستقيم على طول أدلة بطاقات الرف الفرعي Planar4. تأكد من أن كتل الموصل الخلفية تتوافق تمامًا مع حقل دبابيس اللوحة الخلفية قبل تطبيق القوة النهائية لقفل مثبتات تثبيت اللوحة الأمامية.
قمع الحمل الاستقرائي: قم بتركيب مكونات القمع الخارجية (الثنائيات لأحمال التيار المستمر، والمقاومات المتغيرة أو شبكات RC لأحمال التيار المتردد) مباشرة عند أطراف الجهاز الميداني. تمنع هذه الخطوة تغذية الارتفاعات العابرة عالية الجهد من الدخول إلى الوحدة عبر أسلاك المجال.
مصفوفة تأريض الدرع: قم بتوصيل جميع تدريع كابلات المجال الخارجية بلوحة ناقل تأريض العلبة المخصصة باستخدام موصل نحاسي منخفض المقاومة. لا تقم بالإشارة إلى دروع المجال بالخط المشترك للوحة الخلفية المحلية.
فصل مسار الكابلات: حافظ على مسارات كابلات مادية منفصلة داخل قنوات أسلاك لوحة التحكم. يجب ألا تسير خطوط إشارات حلقة التحكم 24 فولت تيار مستمر منخفضة الجهد بالتوازي مع حلقات التبديل عالية السعة 250 فولت تيار متردد لتجنب اقتران الضوضاء الاستقرائية.
