8237-1369 Woodward ProTech-GII ورقة البيانات والدليل الفني

التوفر: 99 متوفر في المخزون

نظام الحماية من السرعة الزائدة Woodward 8237-1369 ProTech-GII يُعد Woodward 8237-1369، المُفهرس أيضًا باسم نظام الحماية من السرعة الزائدة 8237-1369،...

رمز المنتج: 8237-1369

Manufacturer: Woodward
Product No.: 8237-1369
Product Type: أنظمة الحماية من السرعة الزائدة
Product Origin: USA
Payment:T/T, Western Union
Weight: 6500g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

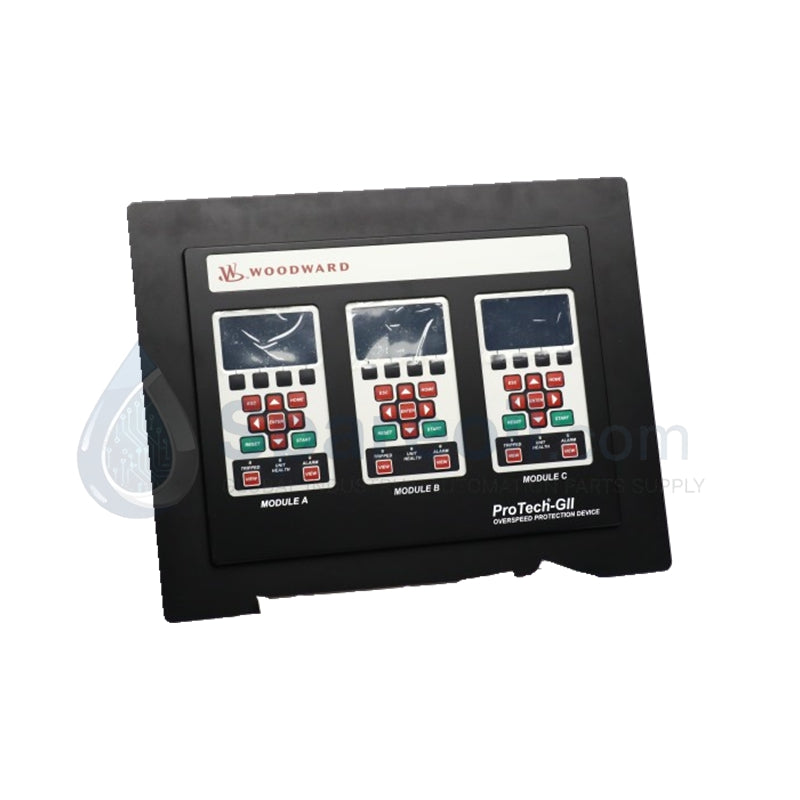

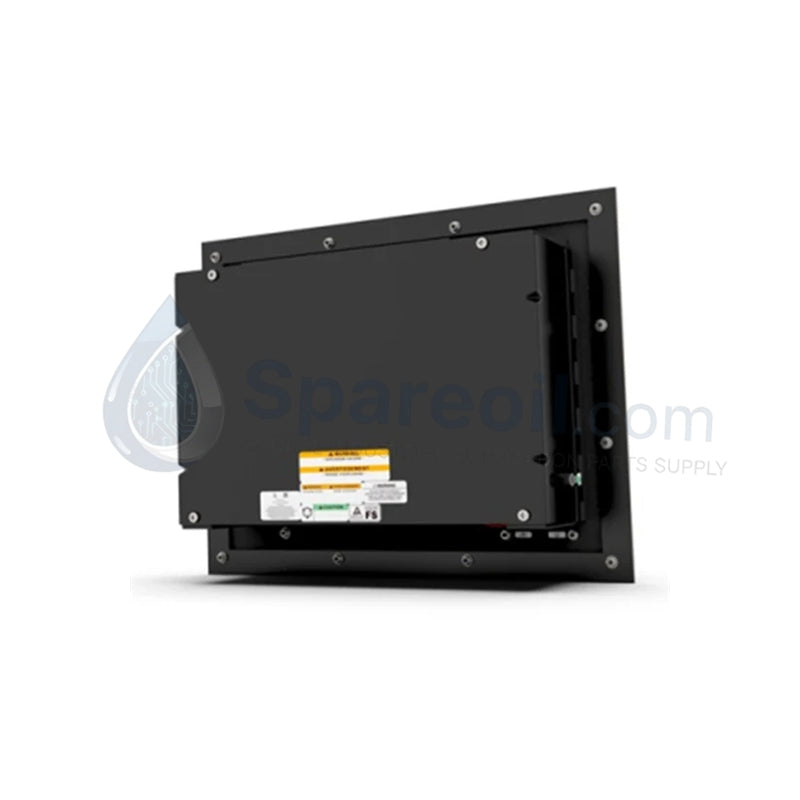

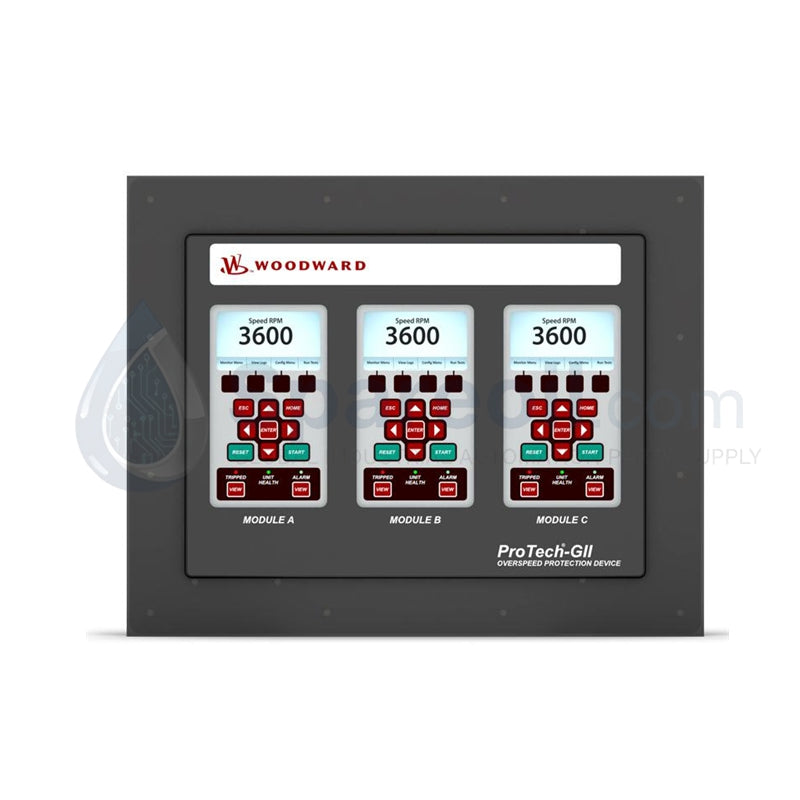

نظام الحماية من السرعة الزائدة Woodward 8237-1369 ProTech-GII

يُعد Woodward 8237-1369، المُفهرس أيضًا باسم نظام الحماية من السرعة الزائدة 8237-1369، مكونًا ماديًا مخصصًا لمراقبة السرعة الآمنة ضد الأعطال داخل منصات التوربينات الغازية والبخارية والمائية.

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	8237-1369
العلامة التجارية	Woodward
المنشأ	الولايات المتحدة الأمريكية
الوزن	6.5 كجم (14.3 رطل)
الأبعاد	بصمة هيكل ProTech-GII القياسية للتركيب على الرف
درجة حرارة التشغيل	-40 إلى +85 درجة مئوية
استهلاك الطاقة	يتم التكوين عبر مدخلين مزدوجين زائدين 24 فولت تيار مستمر (نطاق 18-32 فولت تيار مستمر)
منطق التصويت	2 من 3 (2oo3) ثلاثي الوحدات المتكرر (TMR)
وقت الاستجابة	أقل من 12 مللي ثانية عادةً
مدخلات استشعار السرعة	3 × مدخلات MPU سلبية أو نشطة مستقلة
مخرجات المرحلات	مرحلات التعثر (النوع A/C)، مرحلات الإنذار
المخرجات التناظرية	قراءات سرعة 4-20 مللي أمبير قابلة للتكوين
بروتوكولات الاتصال	Modbus RTU (RS-485) و Modbus TCP (Ethernet)
تصنيف العلبة	IP56
توافق EMC	EN61000-6-2 (المناعة)، EN61000-6-4 (الانبعاثات)

محركات الأقراص الصناعية والحاكمات وخصائص التحكم في السرعة

يعالج الجهاز ملفات تردد عالية الدقة من ثلاثة أجهزة استشعار مغناطيسية مستقلة لتنظيم حالات مرحلات التعثر على الأصول الدوارة الحرجة. يقوم منطق التصويت 2 من 3 (2oo3) بهيكلة حدود وقت استجابة حلقة التغذية الراجعة للمشغل الداخلي، مما يحقق استجابة تعثر فورية أقل من 12 مللي ثانية عند تسجيل تجاوز عتبة السرعة الزائدة. لعزل النواة المعالجة عن التداخل الكهرومغناطيسي عالي التردد الناتج عن البنية التحتية للمحركات الصناعية، يدمج الوحدة وحدات كبت التشويه التوافقي الداخلية جنبًا إلى جنب مع طبقات حماية معتمدة بمعيار EN61000-6-2. تحافظ ملفات تبديد الحرارة الغاطسة عبر الغلاف المصنف IP56 على تتبع منطق الحالة الثابتة دون إدخال تأخير في المعالجة في بيئات درجة الحرارة القصوى المستمرة.

الأسئلة المتكررة

س: كيف يعزل منطق التصويت الداخلي 2oo3 فشل مستشعر واحد دون إيقاف المحرك الرئيسي؟

ج: تعمل بنية التكرار المعياري الثلاثي (TMR) باستمرار على تشغيل خوارزميات تتبع السرعة المستقلة على جميع مدخلات MPU الثلاثة. إذا تعطل مستشعر واحد أو أرسل قيمًا خاطئة، فإن منطق 2oo3 الداخلي يتجاوز الخطأ الفردي، مما يسمح للقناتين المتبقيتين بالحفاظ على مراقبة الحماية والتخلص من التعثرات غير الضرورية.

س: هل يمكن تنفيذ الاختبارات الذاتية الدورية المؤتمتة أثناء تشغيل التوربين؟

ج: نعم. ينفذ الجهاز إجراءات الاختبار الذاتي الداخلية التي تتحقق من السلامة الكهربائية والوظيفية لمرحلات التعثر ولوحات المنطق الداخلية. يتم تنفيذ هذه الإجراءات بأمان بينما يظل الأصل قيد الخدمة، دون المخاطرة بإيقاف تشغيل عرضي.

س: ما هي معايير تكرار إدخال الطاقة المزدوج في هذا النظام؟

ج: يحتوي الجهاز على أطراف طاقة منفصلة ومعزولة مصممة لقبول خطوط مزدوجة زائدة 24 فولت تيار مستمر اسمية. يعمل الجهاز باستمرار عبر نطاق 18 فولت تيار مستمر إلى 32 فولت تيار مستمر، وينفذ تبديلًا تلقائيًا وسلسًا إذا تعرض مصدر طاقة واحد لانقطاع محلي.

إرشادات التركيب الميداني

قيود حماية طرف MPU: قم بتوجيه خطوط جهاز الاستشعار المغناطيسي المستقلة الثلاثة باستخدام كابلات ملتفة مزدوجة ومحمية ومخصصة. قم بتوصيل درع كل كابل حصريًا بقضيب التأريض المخصص على هيكل ProTech-GII لتقليل التداخل الكهربائي والحفاظ على إشارات الإدخال نظيفة.
توجيه مغلق لعلبة IP56: للحفاظ على تصنيف حماية الدخول IP56 ضد الغبار ونفاثات الماء عالية الضغط، استخدم وصلات أنابيب مرنة محكمة السوائل أو غدد ضغط لجميع مداخل الكابلات في خزانة الأطراف. قم بإغلاق أي منافذ دخول غير مستخدمة لمنع تراكم الرطوبة.
فصل اتصالات الشبكة: قم بتثبيت كابلات Modbus TCP Ethernet و Modbus RTU RS-485 في صواني أسلاك منفصلة منخفضة الجهد بعيدًا عن مخرجات مرحلات التعثر الرئيسية وخطوط الطاقة المترددة الثقيلة لحماية واجهات نقل البيانات من الضوضاء الحثية.
