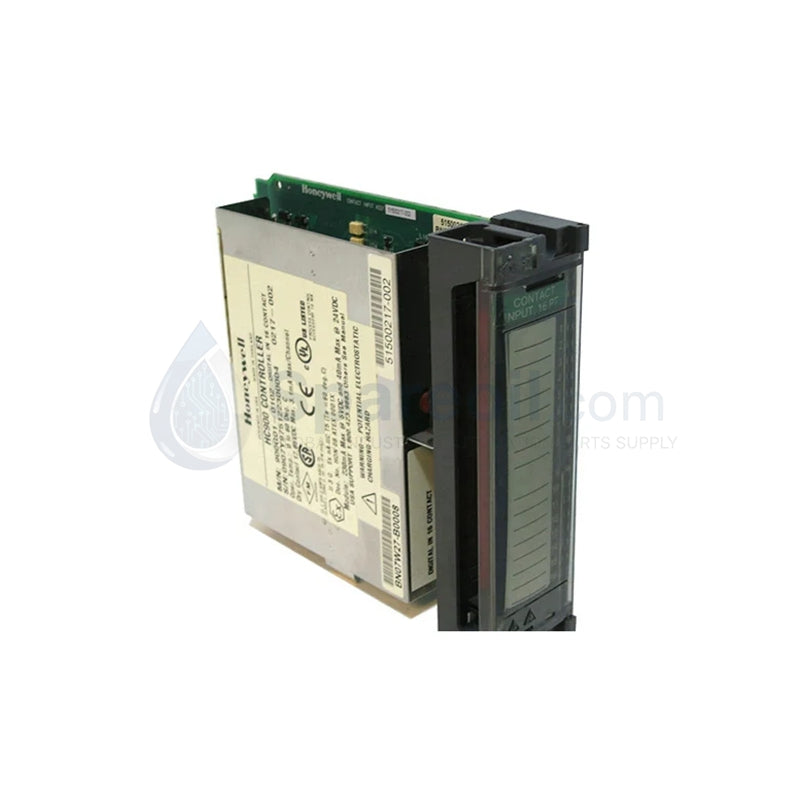

900H02-0001 وحدة الإخراج الرقمي من هانيويل

900H02-0001 وحدة الإخراج الرقمي من هانيويل | مخزون جديد وأصلي

التوفر: 99 متوفر في المخزون

وحدة الإخراج الرقمي من سلسلة Honeywell 900H02-0001 HC900 تم تكوين Honeywell 900H02-0001 (وحدة الإخراج الرقمي Honeywell 900H02) لتشغيل الأجهزة الميدانية...

رمز المنتج: 900H02-0001

Manufacturer: Honeywell
Product No.: 900H02-0001
Product Type: وحدات الخرج الرقمية
Product Origin: USA
Payment:T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدة الإخراج الرقمي من سلسلة Honeywell 900H02-0001 HC900

تم تكوين Honeywell 900H02-0001 (وحدة الإخراج الرقمي Honeywell 900H02) لتشغيل الأجهزة الميدانية المنفصلة في نظام التشغيل الآلي ControlEdge HC900، وهي توفر تنفيذًا ماديًا/كهربائيًا مباشرًا.

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	900H02-0001
العلامة التجارية	Honeywell
رقم الجزء	51500225-001
قنوات الإخراج	16 قناة (منظمة في مجموعتين من 8)
نوع الإخراج	مصدر التيار (تبديل الطاقة الذكي)
جهد التشغيل	10 إلى 32 فولت تيار مستمر (يعمل حتى 6.5 فولت تيار مستمر)
الحد الأقصى لتيار الإخراج	1 أمبير لكل نقطة / 8 أمبير إجمالي لكل وحدة
تيار الاندفاع	4 أمبير لمدة 10 مللي ثانية (قابلة للتكرار كل ثانيتين)
انخفاض الجهد في حالة التشغيل	0.3 فولت تيار مستمر عند حمل 1 أمبير
وقت الاستجابة	6 مللي ثانية تشغيل / 6 مللي ثانية إيقاف (حد أقصى)
استهلاك الطاقة	340 مللي أمبير @ 5 فولت تيار مستمر تيار اللوحة الخلفية
العزل	قناة إلى لوحة خلفية ومجموعة إلى مجموعة
درجة حرارة التشغيل	0 إلى 60 درجة مئوية
الأبعاد	عامل شكل فتحة رف HC900 قياسي
الوزن	0.35 كجم
المنشأ	الولايات المتحدة الأمريكية

بروتوكولات التحكم في عملية DCS والدوائر

تستخدم وحدة Honeywell 900H02-0001 عزلًا مستقلاً من قناة إلى قناة وحواجز كهربائية من مجموعة إلى مجموعة للحفاظ على سلامة إشارة التشغيل عبر مسارات التحكم في الإخراج المنفصل. تتكامل كل دائرة من دوائر الإخراج الـ 16 مباشرةً مع مصفوفة تبديل الطاقة الذكية (IPS) التي تُجري تشخيصات في الوقت الفعلي على خط حمل 24 فولت تيار مستمر المتصل. في حالة حدوث ماس كهربائي جانبي للحقل أو حالة حمل حراري زائد، تستدعي الوحدة معلمات تحديد التيار المحلي وحماية إيقاف التشغيل الحراري. يضمن هذا الاحتواء أن الارتفاعات المفاجئة للجهد العابر، أو التغذية الراجعة الحثية من ملفات المرحلات الثقيلة، أو أخطاء التأريض داخل حلقة أجهزة معينة لا تعطل سكة طاقة اللوحة الخلفية المشتركة للنظام أو تعرض تنفيذ حالات سلامة التعشيق المجاورة للخطر.

الأسئلة المتداولة

س: هل تدعم وحدة 900H02-0001 الإدراج والإزالة عبر الإنترنت (RIUP/hot-swap) داخل هيكل HC900؟

ج: نعم، تسمح بنية الأجهزة بالتبديل السريع تحت التشغيل بينما تظل اللوحة الخلفية مزودة بالطاقة. ومع ذلك، يجب فصل كتل أطراف الأسلاك الميدانية قبل إزالة الوحدة فعليًا لمنع حدوث دوائر قصيرة عرضية عبر مصدر حلقة 24 فولت تيار مستمر الخارجي.

س: ما هو متطلب ميزانية تيار اللوحة الخلفية للوحة الإخراج الرقمي هذه؟

ج: تسحب الوحدة حدًا أقصى يبلغ 340 مللي أمبير من مصدر طاقة منطق 5 فولت تيار مستمر الذي يتم توصيله عبر اللوحة الخلفية لـ HC900. يجب تشغيل الأحمال الميدانية الخارجية بواسطة نظام توزيع طاقة منفصل ومخصص بجهد 10 إلى 32 فولت تيار مستمر.

س: كيف يتم تكوين نقاط الإخراج للاستجابة عند فقدان كامل لاتصال وحدة التحكم؟

ج: أثناء انتهاء مهلة ناقل اللوحة الخلفية أو فشل وحدة التحكم، تقوم الوحدة تلقائيًا بتنفيذ عملية حالة آمنة، مما يجبر جميع مخرجات مصدر التيار الـ 16 على إزالة الطاقة (0 فولت تيار مستمر) لمنع التشغيل غير المقصود للمعدات الميدانية.

إرشادات التركيب الميداني

تثبيت كتلة الأطراف: استخدم كتلة الأطراف القابلة للإزالة المخصصة من Honeywell لتوصيل الأسلاك الميدانية. تأكد من تثبيت حزمة أسلاك الأطراف باستخدام براغي التثبيت المادية قبل تطبيق طاقة الحلقة الخارجية على النظام.
التدريع وتوزيع التأريض: قم بتوصيل جميع خطوط مشتركة لإمداد الطاقة DC الخارجية ودروع الكابلات بقضيب التأريض الرئيسي لأجهزة الخزانة. لا تقم بلف موصلات التأريض بين وحدات الإدخال/الإخراج المنفصلة لمنع تكوين مسارات تأريض متوازية.
فصل الدوائر: حافظ على الفصل المادي داخل أنابيب الأسلاك بين خطوط الإشارة المنفصلة منخفضة الجهد 24 فولت تيار مستمر المتصلة بالوحدة وأي خطوط توزيع كهربائية AC عالية الجهد.
كابحات الحمل الحثي الخارجية: قم بتركيب صمامات ثنائية (دايودات) فلايباك خارجية أو فارستورات مباشرة عبر أطراف جميع الأحمال الحثية المتصلة، مثل الملفات اللولبية وملفات التلامس الميكانيكية، لقمع الارتفاعات المفاجئة للجهد الحثي أثناء انقطاع الدائرة.
