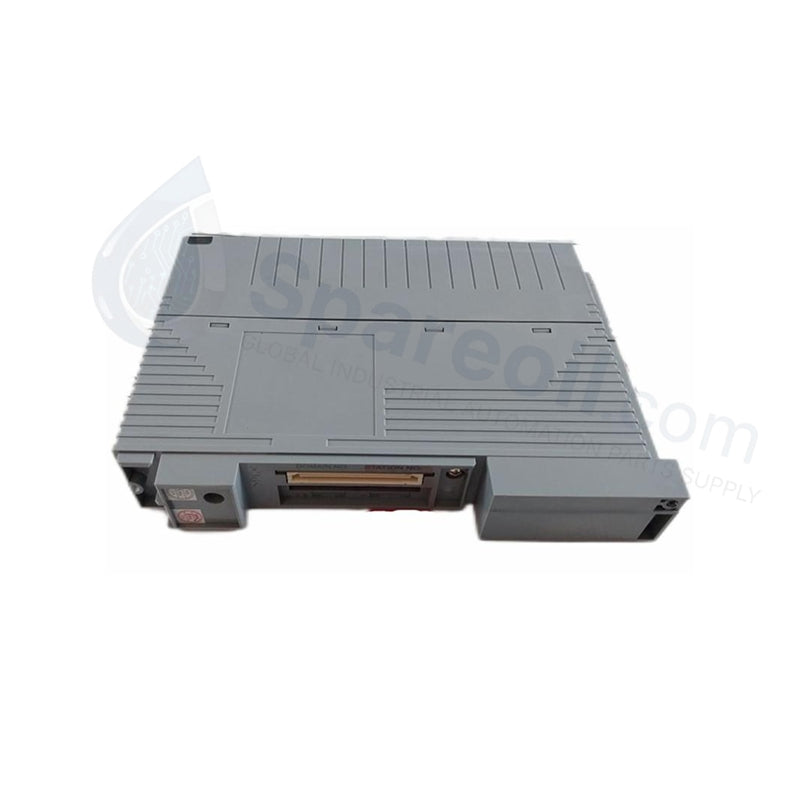

وحدة الإخراج التناظري من يوكوجاوا AAI543-S50

وحدة إخراج تناظري AAI543-S50 Yokogawa CENTUM VP

وحدة إخراج تناظري AAI543-S50 Yokogawa CENTUM VP

التوفر: 99 متوفر في المخزون

وحدة خرج تناظري Yokogawa AAI543-S50 تم تكوين وحدة Yokogawa AAI543-S50 (وحدة الخرج التناظري AAI543) لتوزيع إشارة التيار عالية الدقة في...

رمز المنتج: AAI543-S50 S1

Manufacturer: Yokogawa
Product No.: AAI543-S50 S1
Product Type: وحدات الإخراج التناظري
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 400g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدة خرج تناظري Yokogawa AAI543-S50

تم تكوين وحدة Yokogawa AAI543-S50 (وحدة الخرج التناظري AAI543) لتوزيع إشارة التيار عالية الدقة في شبكات DCS و I/O البعيدة، وهي توفر تنفيذًا كهربائيًا مباشرًا لتحويل الإشارة الرقمية إلى تناظرية للمشغلات المثبتة في الحقل.

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	AAI543-S50
العلامة التجارية	Yokogawa
المنشأ	اليابان
الوزن	0.4 كجم
الأبعاد	عامل شكل I/O قياسي من Yokogawa
درجة حرارة التشغيل	0 درجة مئوية إلى +60 درجة مئوية
استهلاك الطاقة	230 مللي أمبير (5 فولت تيار مستمر)، 540 مللي أمبير (24 فولت تيار مستمر)
عدد القنوات	16 مخرجًا معزولًا
نطاق إشارة الخرج	4-20 مللي أمبير تيار مستمر
الدقة	±0.1% FS (نموذجي)
مقاومة الحمل	0-750 أوم

التحكم في عملية DCS وعزل الإشارة

يدير AAI543-S50 16 قناة خرج تيار مستقلة، يتميز كل منها بعزل جلفاني مخصص للتخلص من حلقات الأرض وضوضاء الوضع المشترك. تفرض هذه الوحدة توافق بروتوكول حلقة HART 4-20 مللي أمبير عند دمجها مع وحدات العقد القائمة على EB401، مما يسهل التشخيص في الوقت الفعلي للمشغلات المتصلة. توفر الدوائر الداخلية منطقًا مكافئًا لتعويض الوصلة الباردة لحلقات التيار، مما يضمن ترجمة أوامر التحكم الرقمية من مضيف CENTUM VP إلى إشارات تيار دقيقة بفترة تحديث تبلغ 10 مللي ثانية. في التكوينات المتكررة، تستخدم الوحدة بنية ناقل مزدوجة للحفاظ على استمرارية الحلقة، مع أوقات استجابة للتبديل تصل إلى 2 مللي ثانية اعتمادًا على تكوين اللاحقة.

الأسئلة المتداولة

س: هل يدعم AAI543-S50 عمليات الإخراج الحساسة للسلامة SIL3؟

ج: لا، هذه الوحدة غير معتمدة SIL3. على الرغم من أنها متوافقة ماديًا مع محطات التحكم ProSafe-RS، إلا أن مراحل إخراجها مخصصة للتحكم في العمليات القياسية، وليس لوظائف الأمان.

س: كيف تتعامل الوحدة مع انخفاض الإشارة أثناء حدث تجاوز الفشل المتكرر؟

ج: في التكوينات القياسية، يكون انتقال تجاوز الفشل ≤100 مللي ثانية. إذا كان التطبيق يتضمن مشغلات حساسة تطلق إنذارات عند انخفاض لحظي أقل من 4 مللي أمبير، فإن استخدام اللاحقة سريعة الاستجابة (≤2 مللي ثانية) مطلوب للحفاظ على استقرار العملية.

إرشادات التثبيت الميداني

تركيب اللوحة الخلفية: تأكد من أن الوحدة مثبتة بالكامل في الفتحة المخصصة لمحطة التحكم الميداني (FCS) أو عقدة الإدخال/الإخراج عن بعد. تحقق من أن ذراع القفل الميكانيكي في وضع التثبيت لضمان اتصال كهربائي موثوق به مع ناقل اللوحة الخلفية.
توصيل الأسلاك بالطرفيات: استخدم موصل MIL المحدد أو كتل الطرفيات بمشابك الضغط. تأكد من أن دروع كابلات الإشارة التناظرية مؤرضة في نقطة واحدة، ويفضل أن تكون عند مدخل الخزانة، لمنع التداخل الكهرومغناطيسي.
التحقق من الإشارة: قبل تنشيط المشغل، قم بإجراء فحص للحلقة للتحقق من أهداف الإخراج 4 مللي أمبير (نطاق الصفر) و 20 مللي أمبير (النطاق الكامل). استخدم مقياس متعدد معاير للتحقق من دقة التيار عند نقطة الإنهاء.
البيئة: حافظ على درجة الحرارة الداخلية للخزانة ضمن نطاق 0 درجة مئوية إلى +60 درجة مئوية. في البيئات التي تتجاوز هذه الحدود، يجب تطبيق تبريد بالهواء القسري لمنع انحراف الأداء.
