ورقة بيانات والدليل الفني لنظام Yokogawa CENTUM VP طراز AAM11-S2

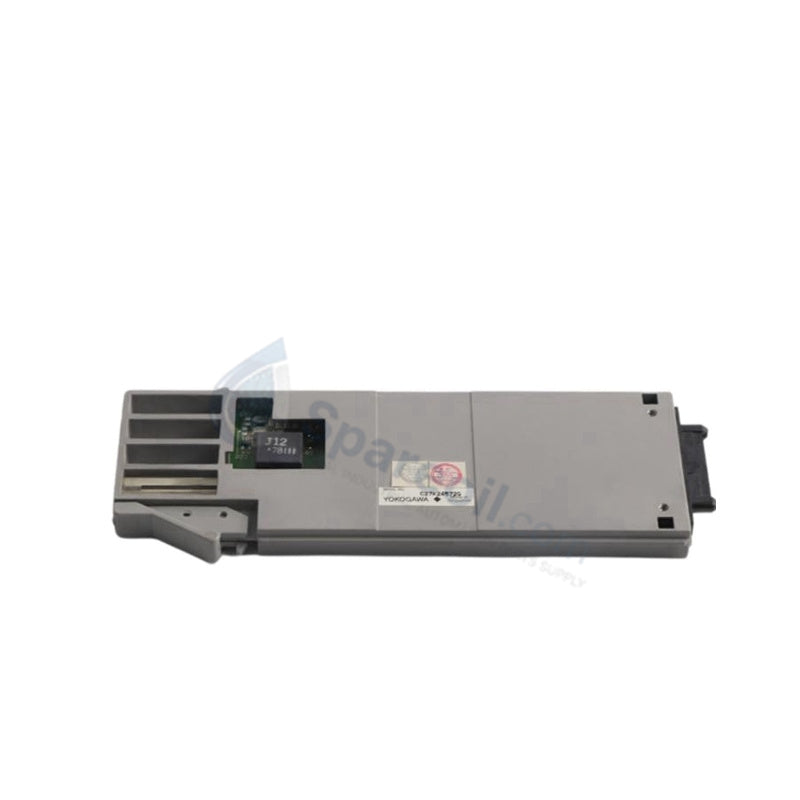

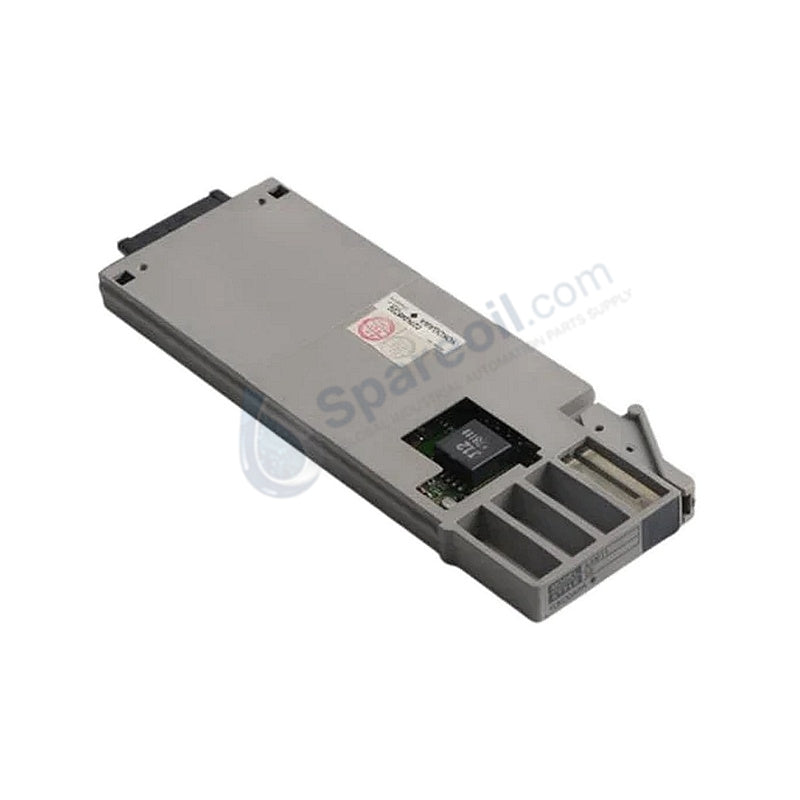

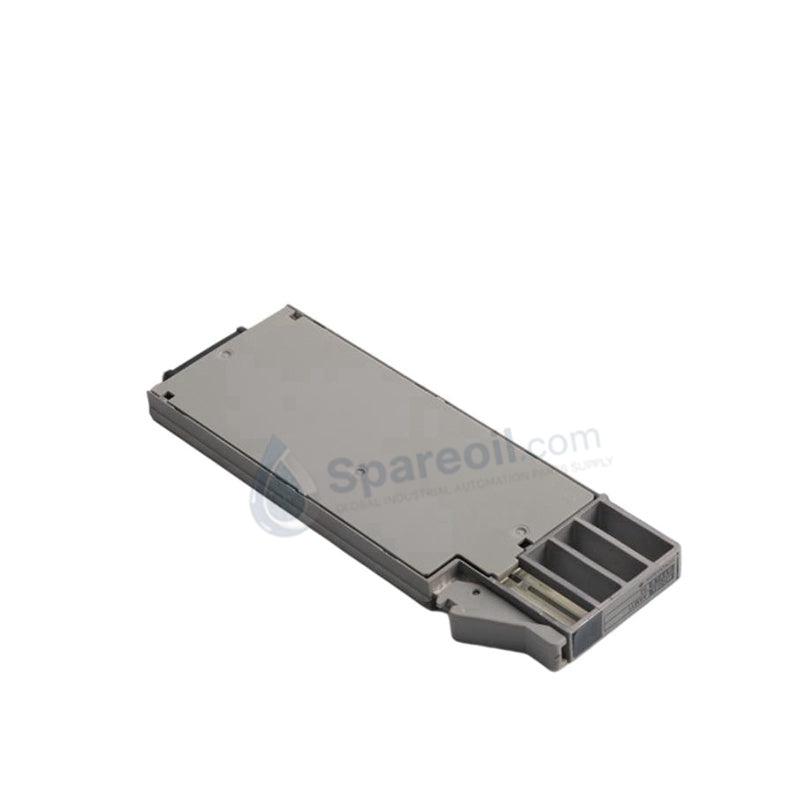

وحدة إدخال تناظري AAM11-S2 Yokogawa | مخزون جديد وأصلي

وحدة إدخال تناظري AAM11-S2 Yokogawa | مخزون جديد وأصلي

التوفر: 20 متوفر في المخزون

وحدة الإدخال التناظري Yokogawa AAM11-S2 CENTUM VP تعمل وحدة الإدخال التناظري Yokogawa AAM11-S2، والمدرجة أيضًا تحت اسم AAM11، كمكون مادي...

رمز المنتج: AAM11/S2

Manufacturer: Yokogawa
Product No.: AAM11/S2
Product Type: وحدات الإدخال التناظرية
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدة الإدخال التناظري Yokogawa AAM11-S2 CENTUM VP

تعمل وحدة الإدخال التناظري Yokogawa AAM11-S2، والمدرجة أيضًا تحت اسم AAM11، كمكون مادي مخصص لتحويل إشارة النبض وتنفيذ الإخراج المساعد ضمن أنظمة CENTUM VP. تقوم هذه الوحدة بتهيئة إشارات التيار المستمر 4-20 مللي أمبير من أجهزة الإرسال والمستشعرات عبر بنية ESB bus و ER bus. باستخدام تحويل A/D بدقة 16 بت، تحوّل هذه الوحدة المدخلات التناظرية إلى قيم رقمية دقيقة مع الحفاظ على عزل جلفاني قوي. يضمن أسلوب مراجعة S2 الامتثال لمعايير الحماية البيئية ISA Standard G3 للتشغيل داخل وحدات عقد الإدخال/الإخراج الصناعية القاسية.

تفصيل اللاحقة ومصفوفة النموذج

اللاحقة / رمز الخيار	المواصفات الفنية / تفاصيل التكوين
AAM11	بنية وحدة تحويل الإشارة الأساسية لمعالجة الإدخال التناظري
-S2	تحدد مستوى مراجعة نمط S2، ومعلمات واجهة التثبيت الخاصة بالعش، والطلاء المطابق لمعيار ISA G3 للبيئات القاسية

مواصفات الأجهزة

المعلمة	المواصفة
النموذج	AAM11-S2 (AAM11/S2)
العلامة التجارية	Yokogawa
الأصل	اليابان
الوزن	0.3 كجم (1.54 رطل للشحن)
الأبعاد	120 × 25 × 130 ملم
درجة حرارة التشغيل	0 إلى +55 درجة مئوية
استهلاك الطاقة	تخصيص طاقة اللوحة الخلفية القياسي عبر ناقل ESB
قنوات الإدخال	16 مدخلاً تناظرياً معزولاً
أنواع الإشارات	4-20 مللي أمبير تيار مستمر
الدقة	تحويل A/D بدقة 16 بت
الدقة	+/-0.1% من المدى
فترة التحديث	100 مللي ثانية لكل قناة
مقاومة الإدخال	250 أوم
العزل	عزل جلفاني من قناة إلى قناة ومن قناة إلى نظام
واجهة ناقل النظام	ناقل ESB / ناقل ER عبر وحدات العقد ANB10D، ANB10S، ANT502، ANR10D

خصائص التحكم في العمليات وأجهزة DCS

تم تصميم الوحدة للدمج في بنى DCS، وتستخدم عزلًا جلفانيًا من قناة إلى قناة ومن قناة إلى نظام لقمع الضوضاء الكهربائية المشتركة ومنع حلقات جهد الأرض بين الأجهزة الميدانية واللوحة الخلفية. تقوم دوائر المعالجة التناظرية بتنفيذ دورات تحويل 16 بت بشكل مستمر عبر 16 قناة تيار معزولة بينما تدعم بروتوكول إشارة حلقة HART 4-20 مللي أمبير. تراقب خوارزميات الفحص الذاتي المدمجة سلامة الإشارة، وتكتشف أعطال حلقة الدائرة المفتوحة، وتُعلم عن أخطاء الاتصال عبر واجهة ناقل ESB، مما يحافظ على توفر حلقة تحكم عالية في ظل تداخل المجال الكهرومغناطيسي الشديد.

الأسئلة المتكررة

س: ما هو معيار الحماية البيئية الذي يوفره رمز الخيار -S2 لوحدة AAM11؟

ج: تشير اللاحقة -S2 إلى الامتثال لمواصفات الطلاء المطابق لمعيار ISA Standard G3. وهذا يوفر مقاومة معززة ضد الملوثات المسببة للتآكل المحمولة جوًا، والرطوبة العالية، والأبخرة الكيميائية القاسية الشائعة في مصانع المعالجة الصناعية.

س: كيف تتعامل الوحدة مع عزل الإشارة عبر قنوات الإدخال التناظرية الـ 16؟

ج: تتضمن الوحدة حواجز عزل جلفانية فردية لكل قناة إدخال وكذلك بين الأطراف الميدانية واللوحة الخلفية للنظام. يتيح هذا التكوين عزل ارتفاعات الجهد العابر ويمنع حلقات الأرض من التأثير على قنوات القياس المجاورة أو وحدة التحكم الرئيسية في DCS.

س: هل يمكن تبديل AAM11-S2 أثناء عمليات النظام عبر الإنترنت؟

ج: نعم، بشرط أن تدعم وحدة العقدة المضيفة (مثل ANB10D أو ANR10D) وتكوين طاقة الخزانة استبدال الوحدة أثناء التشغيل. يضمن العزل الجلفاني من قناة إلى قناة أن إزالة أو إدخال الوحدة لا يعطل معالجة الإشارة على بطاقات الإدخال/الإخراج المجاورة داخل نفس الرف.

إرشادات التثبيت الميداني

قم بتركيب الوحدة بإحكام في الفتحة المخصصة لها داخل وحدة الإدخال/الإخراج Yokogawa ANB10D، ANB10S، ANT502، أو ANR10D المثبتة على قضبان DIN أو إطارات الرفوف القياسية.
قم بتوصيل جميع أسلاك حلقة التيار 4-20 مللي أمبير باستخدام أزواج الكابلات المجدولة والمحمية لتقليل ضوضاء الإشارة الخارجية والتداخل.
قم بتوصيل جميع أسلاك تصريف درع الكابل بقضيب أرضي مشترك للأجهزة، مع الحفاظ على مقاومة الأرض أقل من 10 أوم.
تحقق من إعدادات عزم ربط أطراف المسمار وتأكد من تعشيق لا يقل عن 5 لفات كاملة لمنع تسخين الأطراف وتلامس الأسلاك المتقطع.
حافظ على مساحة خالية حول مسارات تهوية الخزانة لضمان الحمل الحراري الطبيعي للهواء ضمن نطاق درجة حرارة التشغيل المحدد من 0 إلى +55 درجة مئوية.
