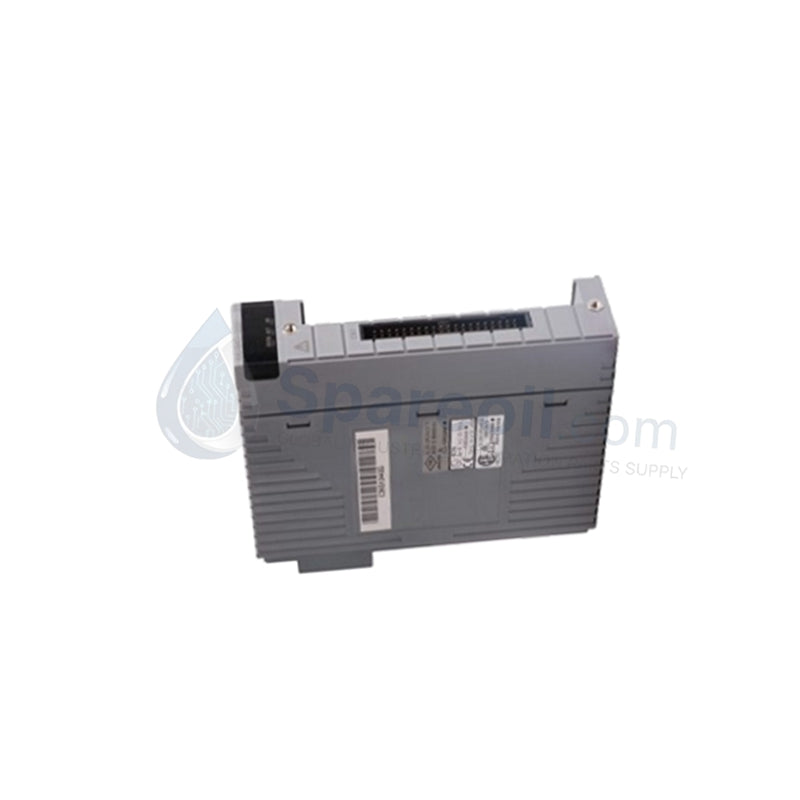

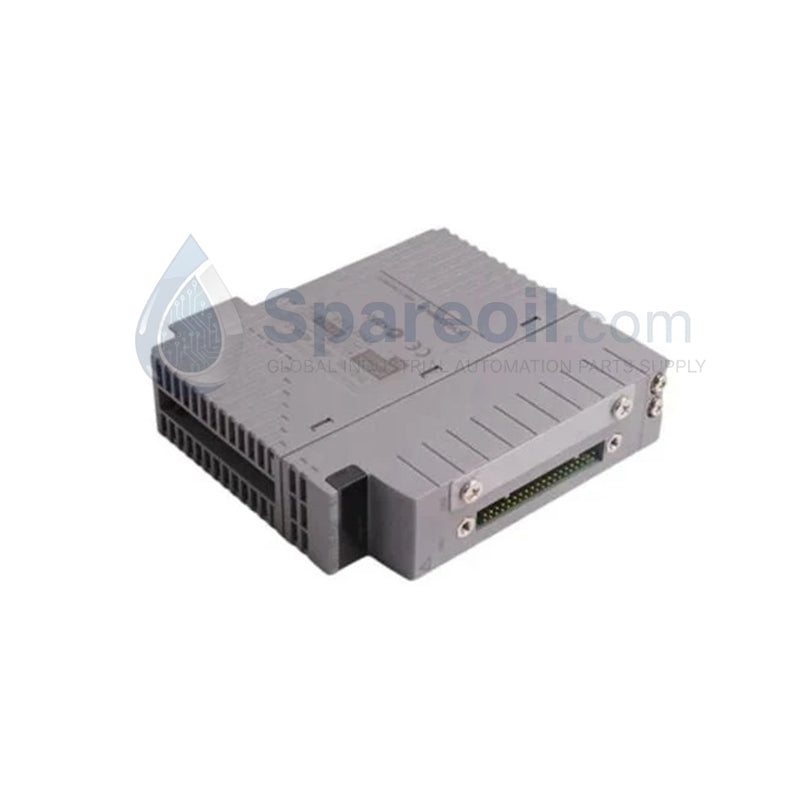

وحدة الإدخال التناظري YOKOGAWA AAP849-S50
تعمل وحدة الإدخال التناظري YOKOGAWA AAP849-S50، والمُفهرسة أيضاً باسم AAP849، كمكون مادي مخصص لجمع مدخلات الإشارة التناظرية وتحويل متغيرات العمليات ضمن بنيات أنظمة التحكم CENTUM VP وCS 3000 وProSafe-RS.
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| الموديل | AAP849-S50 |
| العلامة التجارية | يوكوجاوا |
| المنشأ | اليابان |
| الوزن | 0.9 كجم |
| الأبعاد | 130 × 45 × 245 ملم |
| درجة حرارة التشغيل | -20 إلى 70 درجة مئوية |
| استهلاك الطاقة | 5 فولت تيار مستمر: ~600 مللي أمبير، 24 فولت تيار مستمر: ~550 مللي أمبير |
| قنوات الإدخال | 32 نقطة إدخال تناظرية |
| نطاق الإشارة | 4-20 مللي أمبير تيار مستمر (مسموح: 0-25 مللي أمبير) |
| الدقة | +/-0.1% من النطاق الكامل |
| تحويل A/D | دقة 16 بت |
| تردد تحديث البيانات | 40 مللي ثانية |
| العزل | القناة إلى النظام: 1.5 كيلو فولت تيار متردد لمدة دقيقة واحدة |
| معاوقة الإدخال | 250 أوم (مدعوم بالطاقة)، >=500 كيلو أوم (غير مدعوم بالطاقة) |
عزل القناة ودمج التحكم في العمليات
تعتمد بنيات نظام التحكم الموزع (DCS) من يوكوجاوا على عزل صارم للقناة عن النظام وتنفيذ مستقر للحلقة للحفاظ على سلامة الإشارة عبر شبكات الأسلاك الميدانية عالية الكثافة. تقوم الوحدة بمعالجة حلقات التيار القياسية 4-20 مللي أمبير، باستخدام دوائر تحويل A/D داخلية بدقة 16 بت لرقمنة القياس عن بعد من الميدان بمعدل تحديث 40 مللي ثانية. يمنع التصنيف العالي للعزل الجلفاني العازل للكهرباء بمقدار 1.5 كيلو فولت تيار متردد فروق الجهد الأرضي من الانتشار إلى الناقلات الخلفية للنظام الداخلي، مما يحافظ على دقة تعويض الوصلة الباردة ويحمي عقد النظام المجاورة أثناء ظروف العابرة الميدانية.
الأسئلة المتكررة
س: ما هو سلوك معاوقة الإدخال للوحدة عند إزالة الطاقة عن اللوحة الخلفية؟
ج: عند عدم تشغيلها، تتحول معاوقة الإدخال من حمل التشغيل النشط البالغ 250 أوم إلى حالة معاوقة عالية تزيد عن 500 كيلو أوم، مما يمنع انقطاع الحلقة تمامًا في الدوائر الميدانية غير المزودة بالطاقة.
س: كيف يحمي عزل القناة عن النظام الأجهزة الإلكترونية المتصلة باللوحة الخلفية أثناء أعطال التأريض الميدانية؟
ج: توفر محولات العزل المدمجة ومقارنات الضوء حاجز تحمل بقوة 1.5 كيلو فولت تيار متردد لمدة دقيقة واحدة بين أطراف التوصيل الميدانية ومنطق النظام، لاحتواء ارتفاعات الجهد العالية على مستوى القناة.
إرشادات التركيب في الموقع
ضع أدلة محاذاة البطاقة في الفتحة المخصصة لهيكل العقدة (مثل ANB10D أو ANB10S)، واضغط بقوة حتى يتم تثبيت موصلات اللوحة الخلفية للوحدة بالكامل، ثم أحكم ربط مسامير التثبيت العلوية والسفلية. قم بتعرية موصلات كابل الإشارة وفقًا لمواصفات الشركة المصنعة، وقم بتثبيت الأسلاك الميدانية في كتل الأطراف باستخدام حدود عزم الدوران الموصى بها للحفاظ على تلامس منخفض المقاومة.
قم بتوجيه خطوط إشارة الإدخال عبر مسارات أسلاك الأجهزة المخصصة، مع إبقاء قنوات الطاقة عالية الجهد مفصولة بمسافة لا تقل عن 300 ملم. قم بتوصيل جميع أسلاك درع الكابلات مباشرة بمسار التأريض لخزانة الجهاز عند نقطة تأريض واحدة لقمع تداخل الضوضاء عالية التردد الخارجية عبر الحلقات التناظرية.
