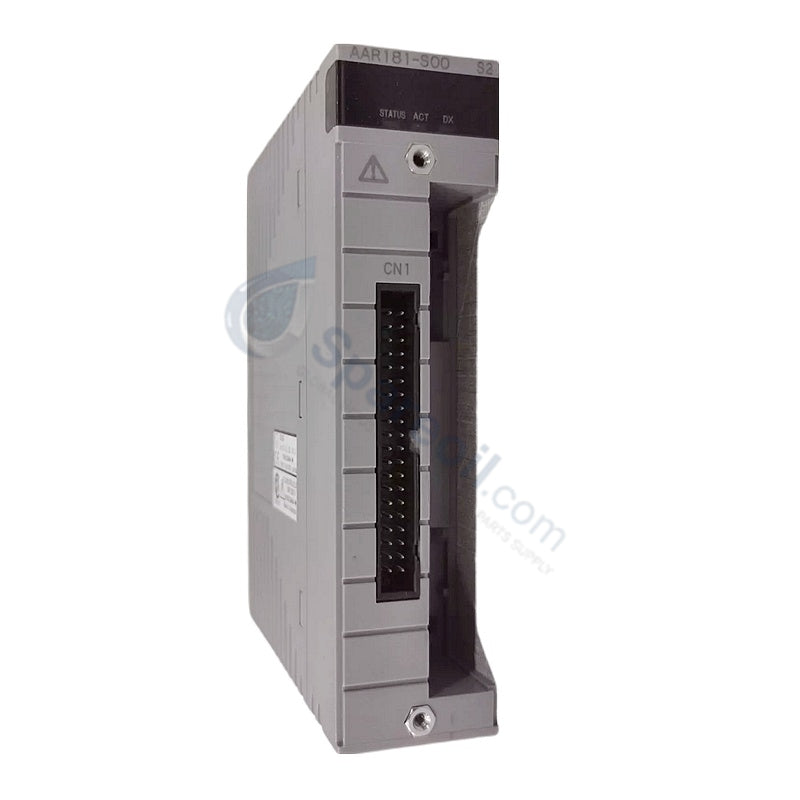

AAR181-S00 S2 وحدة إدخال RTD ذات 16 قناة من Yokogawa CENTUM VP

التوفر: 10 متوفر في المخزون

وحدة إدخال AAR181-S00 S2 CENTUM VP RTD من Yokogawa تعمل وحدة Yokogawa AAR181-S00 S2، والمُدرجة أيضًا باسم وحدة إدخال RTD...

رمز المنتج: AAR181-S00 S2

Manufacturer: Yokogawa
Product No.: AAR181-S00 S2
Product Type: وحدات الإدخال التناظرية
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 200g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدة إدخال AAR181-S00 S2 CENTUM VP RTD من Yokogawa

تعمل وحدة Yokogawa AAR181-S00 S2، والمُدرجة أيضًا باسم وحدة إدخال RTD AAR181، كمكون أجهزة مخصص للحصول على درجة الحرارة بدقة عالية ضمن منصات أنظمة التحكم CENTUM VP و CS 3000. تتصل الوحدة بما يصل إلى 16 عنصر مستشعر RTD مستقل من 3 أسلاك (بما في ذلك Pt100) عبر عمليات المجال الصناعي، وتقوم بتحويل التغيرات الفيزيائية للمقاومة إلى قيم رقمية لدرجة الحرارة. تقوم العزلة البصرية بين القنوات بحماية دوائر المعالجة الداخلية من حلقات الأرض والضوضاء الكهرومغناطيسية الخارجية. تتضمن النسخة ذات اللاحقة S2 طبقة واقية متوافقة على مجموعات الدوائر المطبوعة الداخلية لنشرها المستمر في البيئات المسببة للتآكل أو الرطوبة العالية.

تفسير اللاحقة ومصفوفة النموذج

الرمز الأساسي	رمز الخيار	الوصف
AAR181		وحدة إدخال RTD (16 قناة، متوافقة مع CENTUM VP / CS 3000)
	-S	نوع قياسي
	0	إصدار أساسي
	0	دائماً 0
	S2	طلاء متوافق للبيئات القاسية

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	AAR181-S00 S2
العلامة التجارية	Yokogawa
الأصل	الولايات المتحدة الأمريكية
الوزن	0.20 كجم
الأبعاد	130 × 125 × 32 مم
درجة حرارة التشغيل	-20 إلى +55 درجة مئوية
استهلاك الطاقة	3.0 واط كحد أقصى (600 مللي أمبير عند 5 فولت تيار مستمر)
قنوات الإدخال	16 قناة (RTD بثلاثة أسلاك)
توافق RTD	مستشعرات Pt100 و RTD القياسية بثلاثة أسلاك
تيار الإثارة	1 مللي أمبير لكل قناة
نطاق جهد الإدخال	+/-5 فولت تيار مستمر
الدقة	+/-0.1% من المقياس الكامل
عزل الإشارة	عزل بصري لكل قناة (تحمل 1500 فولت تيار متردد)
نوع التركيب	لوحة قاعدة وحدة التحكم الميدانية / سكة DIN

خصائص حلقة العملية وعزل الإشارة

تتضمن الوحدة عزلًا بصريًا بين القنوات مصممًا لتحمل جهد ديليكتري 1500 فولت تيار متردد لمنع اختلافات الجهد الميداني من إتلاف التحويلات الرقمية. تم تصميم الوحدة للعمل ضمن بيئات بروتوكول حلقة HART 4-20 مللي أمبير وهياكل DCS الموزعة، وتقوم بتنفيذ تشخيصات داخلية مستمرة للكشف عن حالات الدائرة المفتوحة للمستشعر، واختلالات مقاومة الخط، وتقلبات إمدادات الطاقة الداخلية. توفر إجراءات تحويل الإشارة التناظرية إلى الرقمية بيانات درجة حرارة خطية مباشرة إلى لوحة التحكم الخلفية لوحدة التحكم الميدانية المركزية.

الأسئلة المتداولة

س: هل يدعم AAR181-S00 S2 التبديل السريع عبر الإنترنت أثناء تشغيل وحدة التحكم؟

ج: يمكن للفنيين استبدال الوحدة على لوحة أساسية مُنشطة دون مقاطعة تشغيل وحدة التحكم الميدانية أو بطاقات الإدخال/الإخراج المجاورة، بشرط فصل الكتل الطرفية وفقًا لبروتوكولات السلامة القياسية للمصنع.

س: ما هي الحماية التي يوفرها رمز الخيار S2 للتجميع المادي؟

ج: تشير اللاحقة S2 إلى طلاء متوافق صناعي يتم تطبيقه على تجميعات لوحة الدوائر، مما يحمي آثار النحاس والمكونات المركبة على السطح من الملوثات المحمولة جوًا والغازات المسببة للتآكل والرطوبة المكثفة.

إرشادات التثبيت الميداني

افصل حلقات الإثارة المساعدة والكتل الطرفية الميدانية قبل إدخال البطاقة أو إزالتها من هيكل الرف.
قم بمحاذاة حواف لوحة الدوائر المطبوعة مع قضبان التوجيه داخل الفتحة المستهدفة على لوحة القاعدة لوحدة التحكم الميدانية.
ادفع البطاقة بقوة إلى موصل اللوحة الخلفية حتى يتم تعشيق مزاليج التثبيت العلوية والسفلية بالكامل.
قم بتأمين أسلاك الطرف الميداني بموصل اللوحة الأمامية، مع التأكد من توافق مواصفات عزم ربط براغي الطرف مع وثائق الخزانة.
قم بتأريض جميع دروع كابلات RTD عند نقطة حافلة تأريض واحدة داخل حاوية المجال لتجنب إنشاء حلقات أرضية.
حافظ على مسافة مادية لا تقل عن 200 مم بين أسلاك RTD ذات المستوى المنخفض والموصلات عالية الجهد للتيار المتردد داخل قنوات الأسلاك.
