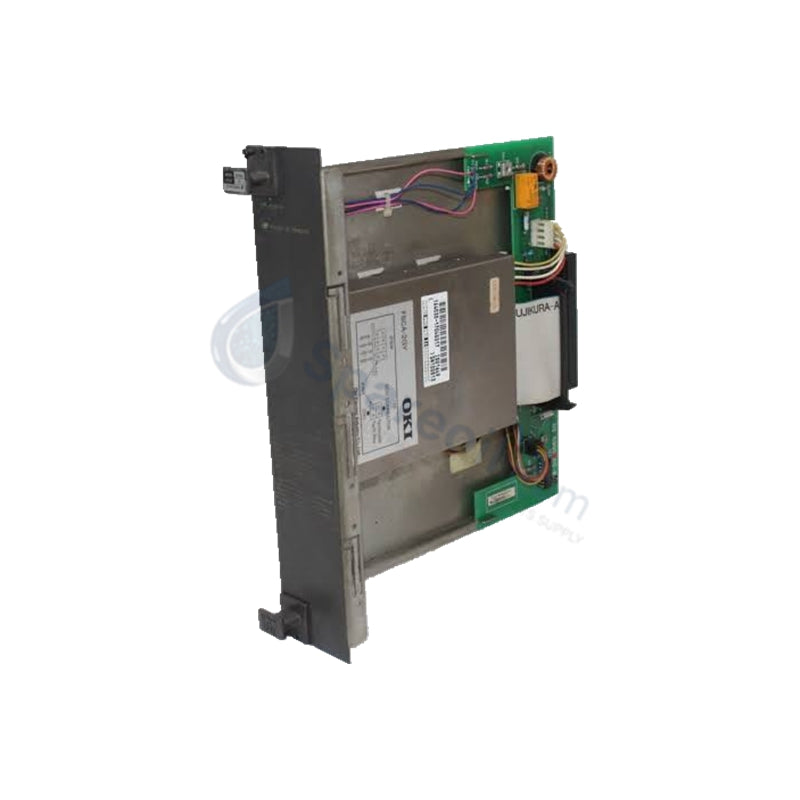

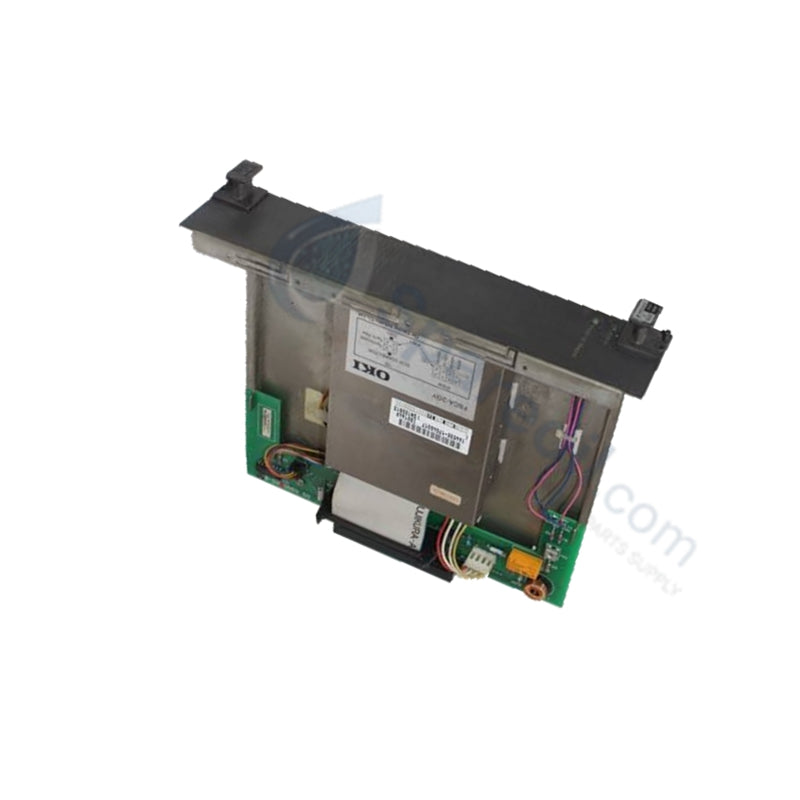

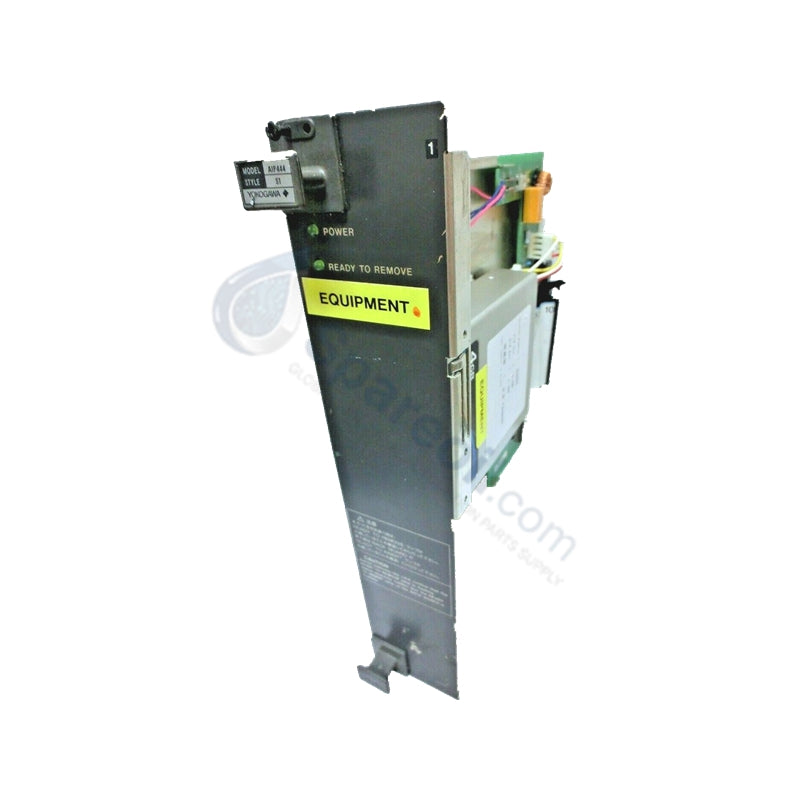

وحدة إدخال تناظري YOKOGAWA AIP444-S1
تم تكوين وحدة الإدخال التناظري YOKOGAWA AIP444-S1 (AIP444-S1) لاكتساب الإشارات بدقة عالية في منصات شبكة CENTUM VP FIO، وتوفر تنفيذًا ماديًا وكهربائيًا مباشرًا للمراقبة التناظرية متعددة القنوات.
مواصفات الجهاز
| المعلمة | المواصفات |
|---|---|
| الموديل | AIP444-S1 |
| العلامة التجارية | YOKOGAWA |
| المنشأ | اليابان |
| الوزن | 0.8 كجم |
| الأبعاد | 130 × 25 × 250 مم |
| درجة حرارة التشغيل | من 0 درجة مئوية إلى +55 درجة مئوية |
| استهلاك الطاقة | 6 إلى 8 واط |
| قنوات الإدخال | 16 قناة معزولة |
| نطاق الإشارة | 4-20 مللي أمبير تيار مستمر |
| الدقة | +/- 0.1% من المدى |
اتصال وعزل التحكم في العمليات
تعمل الوحدة ضمن بنية CENTUM VP Field I/O (FIO)، وتتصل مباشرة بوحدة التحكم الميدانية (FCU) لتنفيذ أخذ عينات محددة. لضمان سلامة البيانات، يطبق التصميم عزلًا صارمًا من قناة إلى قناة وعزلًا من قناة إلى اللوحة الخلفية، مما يمنع بشكل فعال تداخل الوضع الشائع في التركيبات عالية الكثافة. تقوم التشخيصات المتكاملة بإجراء مراقبة مستمرة لحالة الوحدة والكشف عن الدائرة المفتوحة، مما يوفر تحديثات الحالة في الوقت الفعلي لوحدة التحكم عبر ناقل اللوحة الخلفية.
الأسئلة الشائعة
س: ما هي متطلبات العزل الأساسية لمدخلات إشارة AIP444-S1؟
ج: توفر الوحدة عزلًا من قناة إلى قناة ومن قناة إلى اللوحة الخلفية لمنع حلقات التأريض. يجب إنهاء التدريع بشكل صحيح عند نقطة دخول الخزانة للحفاظ على هذا الفصل الغلفاني أثناء انتقال الإشارة.
س: هل AIP444-S1 قابل للتبديل السريع داخل وحدة عقدة FIO؟
ج: تم تصميم الوحدة للاستخدام في اللوحات الأساسية FIO (A2BE1D/A2BE2D). بينما يتم دعم الإدخال المادي، تحقق من تكوين العقدة المحدد وحالة تكرار وحدة المعالجة المركزية قبل الاستخراج لمنع انقطاع حلقة التحكم.
إرشادات التركيب الميداني
- إدخال اللوحة الخلفية: قم بمحاذاة الوحدة مع الفتحة المخصصة على اللوحة الأساسية A2BE1D أو A2BE2D. تأكد من أن دبابيس الموصل متصلة بالكامل وقم بتأمين الوحدة باستخدام آليات القفل المدمجة لمنع الانفصال الناتج عن الاهتزاز.
- التدريع والتأريض: استخدم كبلات زوجية ملتوية محمية عالية الجودة لجميع حلقات 4-20 مللي أمبير. قم بتوجيه كبلات الإشارة بعيدًا عن خطوط التيار المتردد عالية الجهد للحفاظ على نسب الإشارة إلى الضوضاء. قم دائمًا بإنهاء دروع الكابلات عند ناقل التأريض المخصص، وليس غلاف الوحدة، لتحسين مناعة الضوضاء.
- الإدارة الحرارية: نظرًا لتبديد الطاقة من 6 إلى 8 واط، تحقق من أن نظام تهوية الخزانة يحافظ على درجات الحرارة المحيطة ضمن النطاق من 0 درجة مئوية إلى +55 درجة مئوية لمنع شيخوخة المكونات المتسارعة.
