AIP521 صحيفة بيانات ودليل فني لـ Yokogawa CENTUM VP

التوفر: 99 متوفر في المخزون

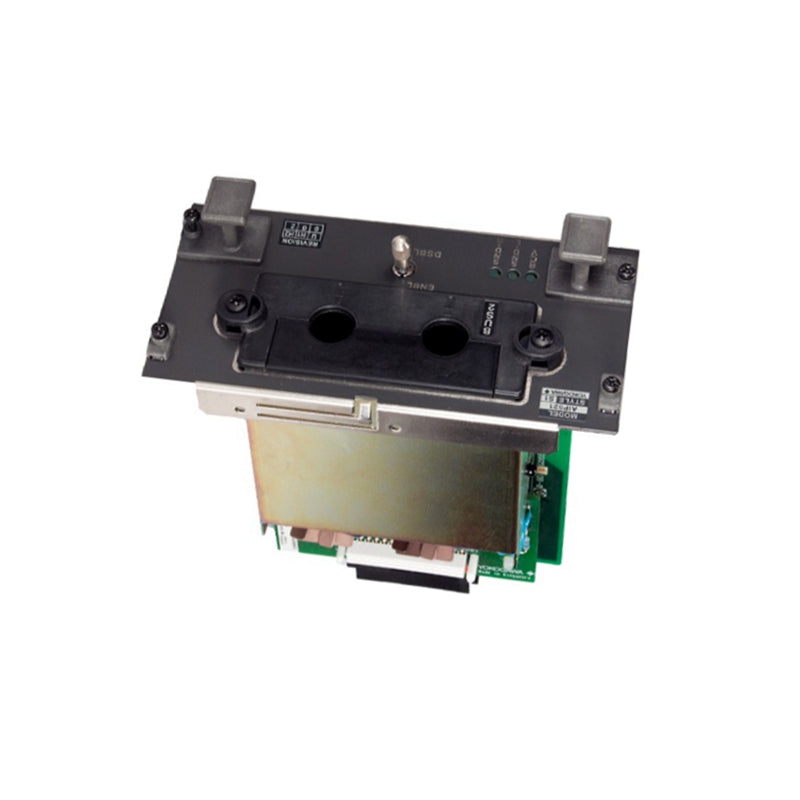

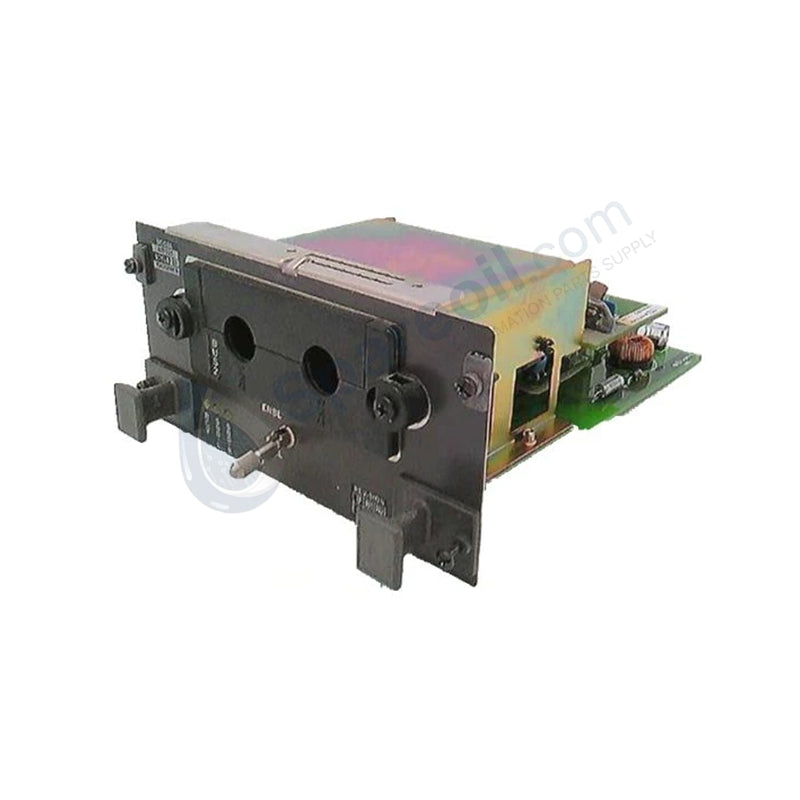

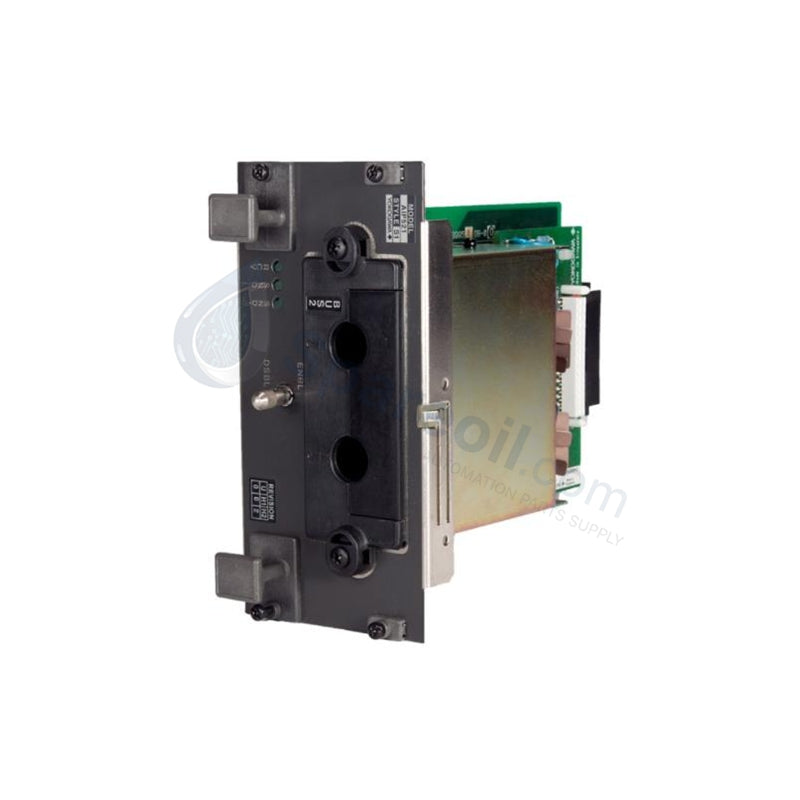

Yokogawa AIP521 CENTUM Series يعمل جهاز Yokogawa AIP521، والمفهرس أيضاً باسم قارن ناقل التحكم/وحدة الإدخال التناظري Yokogawa AIP521، كمكون مادي...

رمز المنتج: AIP521

Manufacturer: Yokogawa
Product No.: AIP521
Product Type: وحدات الإدخال التناظرية
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

Yokogawa AIP521 CENTUM Series

يعمل جهاز Yokogawa AIP521، والمفهرس أيضاً باسم قارن ناقل التحكم/وحدة الإدخال التناظري Yokogawa AIP521، كمكون مادي مخصص لاقتناء إشارات التيار 4-20 مللي أمبير ضمن أنظمة CENTUM VP / CS 3000.

المواصفات الفنية للأجهزة

المعلمة	المواصفة
النموذج	AIP521
العلامة التجارية	Yokogawa
المنشأ	اليابان
الوزن	0.3 كجم للوحدة الأساسية / 2.0 كجم وزن الشحن
الأبعاد	107.5 مم × 130 مم × 32.8 مم (15.2 سم × 5.1 سم × 22.9 سم العبوة)
درجة حرارة التشغيل	0 إلى +55 درجة مئوية
استهلاك الطاقة	230 مللي أمبير عند 5 فولت تيار مستمر / 540 مللي أمبير عند 24 فولت تيار مستمر
قنوات الإدخال	16 قناة معزولة
نطاق الإشارة	4-20 مللي أمبير تيار مستمر
مقاومة الإدخال	250 أوم
الدقة الأساسية	+/-0.1% من المقياس الكامل
فترة تحديث المسح	10 مللي ثانية
عزل القناة	1500 فولت تيار متردد لمدة دقيقة واحدة (قناة إلى نظام)
الرطوبة النسبية	5-95% رطوبة نسبية، غير متكثفة

التحكم في العمليات وأنظمة التحكم الموزعة (DCS)

يتصل هذا المكون المادي بالنظام الفرعي لمدخلات ومخرجات المجال (FIO) لتوسيع نطاق متغيرات العملية التناظرية في الوقت الفعلي. تقوم دوائر الإدخال بتوجيه الحلقات الواردة عبر شبكة مقاومة إدخال دقيقة بقيمة 250 أوم لتحويل حالات تيار المجال إلى إشارات معالجة داخلية. ينفذ الهيكل عزلًا مستمرًا من قناة إلى نظام مصنّف بـ 1500 فولت تيار متردد لعزل منطق اللوحة الخلفية الداخلية عن حلقات التأريض وشذوذات الجهد الناتجة عن المجال. يعمل تخطيط الـ 16 قناة بشكل مستقل عن معلمات البرامج الثابتة الخارجية، ويكبح الضوضاء عالية التردد ذات النمط المشترك عبر طبقة بروتوكول حلقة HART بـ 4-20 مللي أمبير، مع الحفاظ على قيود تحديث البيانات ضمن نافذة مسح ثابتة تبلغ 10 مللي ثانية.

الأسئلة المتكررة

س: كيف يتتبع AIP521 أعطال الدائرة المفتوحة في حلقات المجال النشطة 4-20 مللي أمبير؟

ج: تقيس الطبقة التشخيصية الداخلية باستمرار قيم تيار الحلقة على كل قناة. إذا تسبب سلك مقطوع أو عطل جهاز إرسال في انخفاض تيار حلقة القناة إلى ما دون عتبة الدائرة المفتوحة 0.65 مللي أمبير، تقوم الوحدة بتحديد كلمة حالة عطل القناة عبر ناقل اللوحة الخلفية FIO.

س: ما هي قيود تيار اللوحة الخلفية عند تنفيذ استبدال ساخن لهذه الوحدة؟

ج: تدعم الوحدة التنفيذ المباشر للتبديل الساخن ضمن تكوينات عقد FIO الزائدة. أثناء الاستخراج أو الإدخال الفعلي، تحد المشابك المحلية لطاقة اللوحة الخلفية من تيارات الاندفاع العابرة على قضبان 5 فولت تيار مستمر و 24 فولت تيار مستمر، مما يمنع انخفاض الجهد من مقاطعة البطاقات المجاورة العاملة.

إرشادات التثبيت الميداني

التعشيق الميكانيكي للوحة القاعدة FIO: وجه الوحدة على طول أدلة المحاذاة العمودية لفتحة لوحة القاعدة FIO المختارة. اضغط على التجميع للداخل حتى ينغلق قابس اللوحة الخلفية متعدد المسامير في المقبس، ثم قم بتثبيت المثبتات الميكانيكية المدمجة.
توصيل الأسلاك وقمع الضوضاء: قم بإنهاء حلقات إشارة التيار 4-20 مللي أمبير في تجميع كتلة الأطراف المخصصة. حافظ على فصل مادي بين كابلات التيار التناظري ذات الجهد المنخفض هذه وخطوط المحركات ذات التيار المتردد عالية الجهد أو دوائر محركات السرعة المتغيرة لتحسين قمع التداخل.
البنية التحتية لتأريض الدرع: قم بتوصيل جميع دروع كابلات المجال الخارجية بقضيب تأريض مخصص وموحد داخل خزانة الجهاز. يمنع توصيل الدرع الصحيح اقتران المجال الكهرومغناطيسي من تغيير دقة اقتناء الإشارة التناظرية كاملة النطاق.
